Descriere

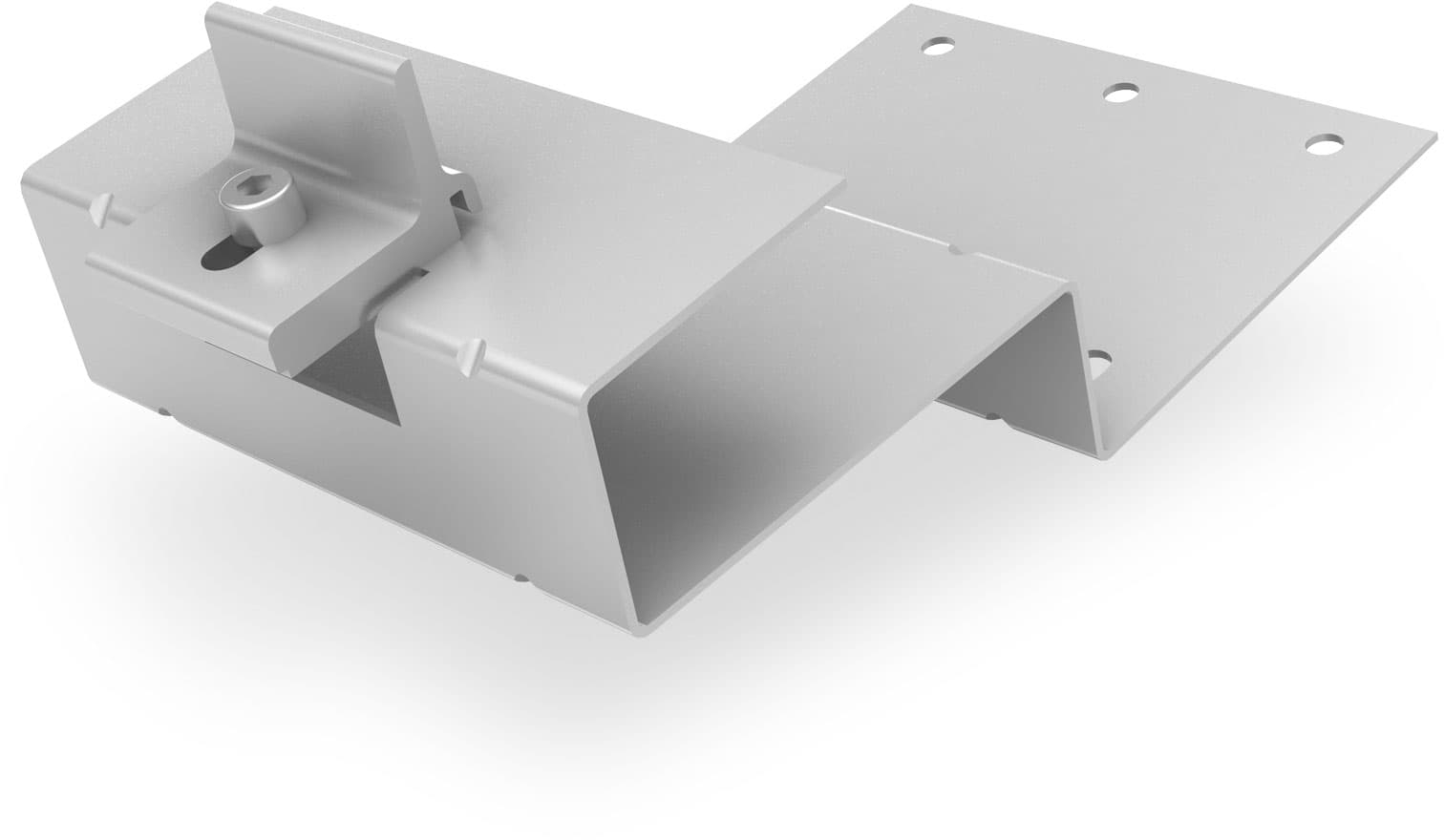

CrossHook 2 FLA Set este un carlig de acoperis pentru structuri fotovoltaice instalate pe acoperisuri inclinate cu tigla plata din beton. Modelul este destinat fixarii sinei de montaj SingleRail si reprezinta solutia de legatura dintre structura din lemn a acoperisului si profilul de aluminiu al sistemului fotovoltaic. In documentatia actuala, acest model este prezentat si sub denumirea SingleHook 2.

Carligul are corpul principal realizat din otel inoxidabil 1.4301. Setul include un Climber 36 50 cu canal lung, realizat din aluminiu EN AW 6063 T66, precum si un surub cu cap cilindric M8 x 20 din inox A2. Placa de baza are dimensiunile de 150 x 128 x 2 mm, iar bratul are latimea de 150 mm si grosimea de 2 mm. Inaltimea sub brat este de 44 mm, inaltimea bratului este de 46 mm, inaltimea totala este de 100 mm, iar adancimea bratului este de 116 mm. Greutatea este de aproximativ 0.99 kg pe set, iar reglajul disponibil este de 10 mm.

Montajul se realizeaza pe capriori, dupa ridicarea tiglelor din zona de fixare, iar sina SingleRail se prinde de carlig prin elementul Climber preasamblat. Este destinat exclusiv acoperisurilor cu tigle plate din beton care respecta cerintele BS EN 490. Pentru o asezare corecta a invelitorii, montajul trebuie realizat astfel incat sa ramana un spatiu de minimum 5 mm intre carlig si tigla; acolo unde este necesar, tiglele trebuie prelucrate conform instructiunilor de instalare.

Dimensionarea numarului de carlige, a distantelor dintre punctele de prindere si a suruburilor pentru lemn se face in functie de structura acoperisului, zona de vant, incarcarile de zapada, tipul tiglei si configuratia campului fotovoltaic. Instalarea trebuie efectuata de personal calificat, cu respectarea proiectului tehnic, a instructiunilor sistemului de montaj si a masurilor de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat acoperisurilor inclinate cu tigla plata din beton, utilizate pentru montarea structurilor fotovoltaice cu sina SingleRail.

Ce include setul?

Setul include carligul de acoperis, elementul Climber 36 50 cu canal lung si un surub cu cap cilindric M8 x 20.

Din ce materiale este realizat?

Carligul este din otel inoxidabil 1.4301, elementul Climber este din aluminiu EN AW 6063 T66, iar surubul este din inox A2.

Este necesara verificarea structurii acoperisului?

Da. Numarul punctelor de fixare si alegerea suruburilor pentru lemn trebuie stabilite conform structurii acoperisului, incarcarilor de vant si zapada si proiectului de montaj.

Este inclusa sina de montaj?

Nu. Setul contine carligul si elementele de conectare la sina; sina de montaj se selecteaza separat in functie de configuratia instalatiei.
