Descriere

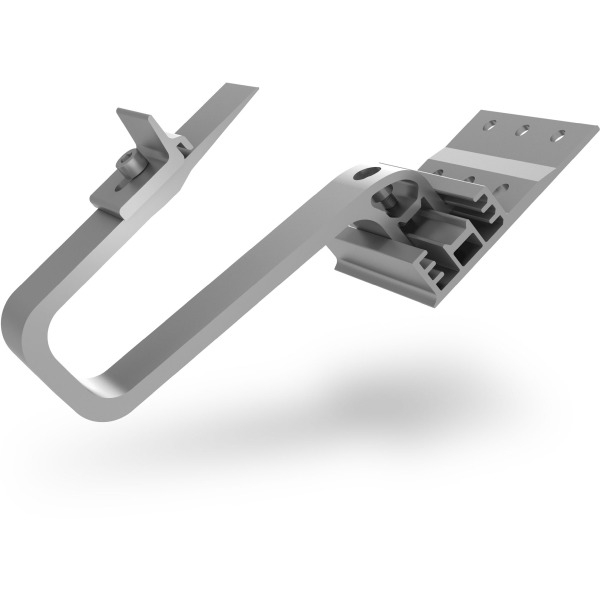

CrossHook 3S long este un carlig de acoperis pentru realizarea substructurii sistemelor fotovoltaice pe acoperisuri inclinate acoperite cu tigla. Bratul lung permite adaptarea la configuratii de invelitoare care necesita o raza mai mare a carligului, iar placa de baza reglabila contribuie la pozitionarea corecta a punctului de sustinere fata de tigla si sipca. Este conceput pentru fixarea sinelor de montaj compatibile din sistemele SingleRail si CrossRail.

Constructia foloseste aluminiu EN AW 6063 T66 pentru placa de baza, brat si piesa Climber 36 50 cu gaura alungita, precum si elemente de fixare din otel inoxidabil A2 70. Placa de baza are latimea de 100 mm, iar reglajul pe inaltime este disponibil la 40, 47 si 55 mm. Carligul are o latime de 35 mm si grosimea materialului de 8,5 mm; dimensiunile indicate pentru ansamblu includ adancimea bratului de 140,3 mm, lungimea placii de baza de 123,9 mm si inaltimea totala reglabila de 123, 130 sau 137 mm. Greutatea este de aproximativ 650,5 g pe bucata.

Pentru montaj, carligul se fixeaza mecanic in caprior, cu elemente de prindere pentru lemn dimensionate conform proiectului si structurii acoperisului. Ansamblul este livrat cu Climber 36 50 premontat si suruburi cu cap cilindric pentru racordarea sinei. Reglajele dintre componentele metalice se strang la cuplul de 16 Nm, conform fisei tehnice. Tigla trebuie prelucrata local numai in masura necesara pentru a evita sprijinirea acesteia pe carlig si pentru a pastra planeitatea invelitorii.

Utilizarea este destinata exclusiv acoperisurilor inclinate cu tigla si unei structuri portante verificate. Numarul de carlige, distantele dintre punctele de fixare, tipul si dimensiunea suruburilor pentru caprior, precum si incarcarea admisibila se stabilesc prin proiectarea sistemului in functie de acoperis, zapada, vant si modulele utilizate. Montajul trebuie executat de personal calificat, cu respectarea instructiunilor sistemului de montaj si a cerintelor locale de siguranta la lucru la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit carligul CrossHook 3S long?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla si structura portanta din lemn verificata pentru incarcarile proiectului.

Ce reglaj pe inaltime ofera acest carlig de acoperis?

Placa de baza permite trei pozitii de reglaj pe inaltime: 40 mm, 47 mm si 55 mm.

Cu ce sine de montaj este compatibil?

Este utilizat pentru fixarea sinelor de montaj din sistemele SingleRail si CrossRail.

Ce componente sunt incluse pentru conectarea sinei?

Ansamblul include piesa Climber 36 50 premontata si suruburi cu cap cilindric pentru realizarea conexiunii cu sina de montaj.

Care este cuplul de strangere indicat pentru conexiunile ansamblului?

Fisa tehnica indica un cuplu de strangere de 16 Nm pentru conexiunile mentionate ale ansamblului.
