Descriere

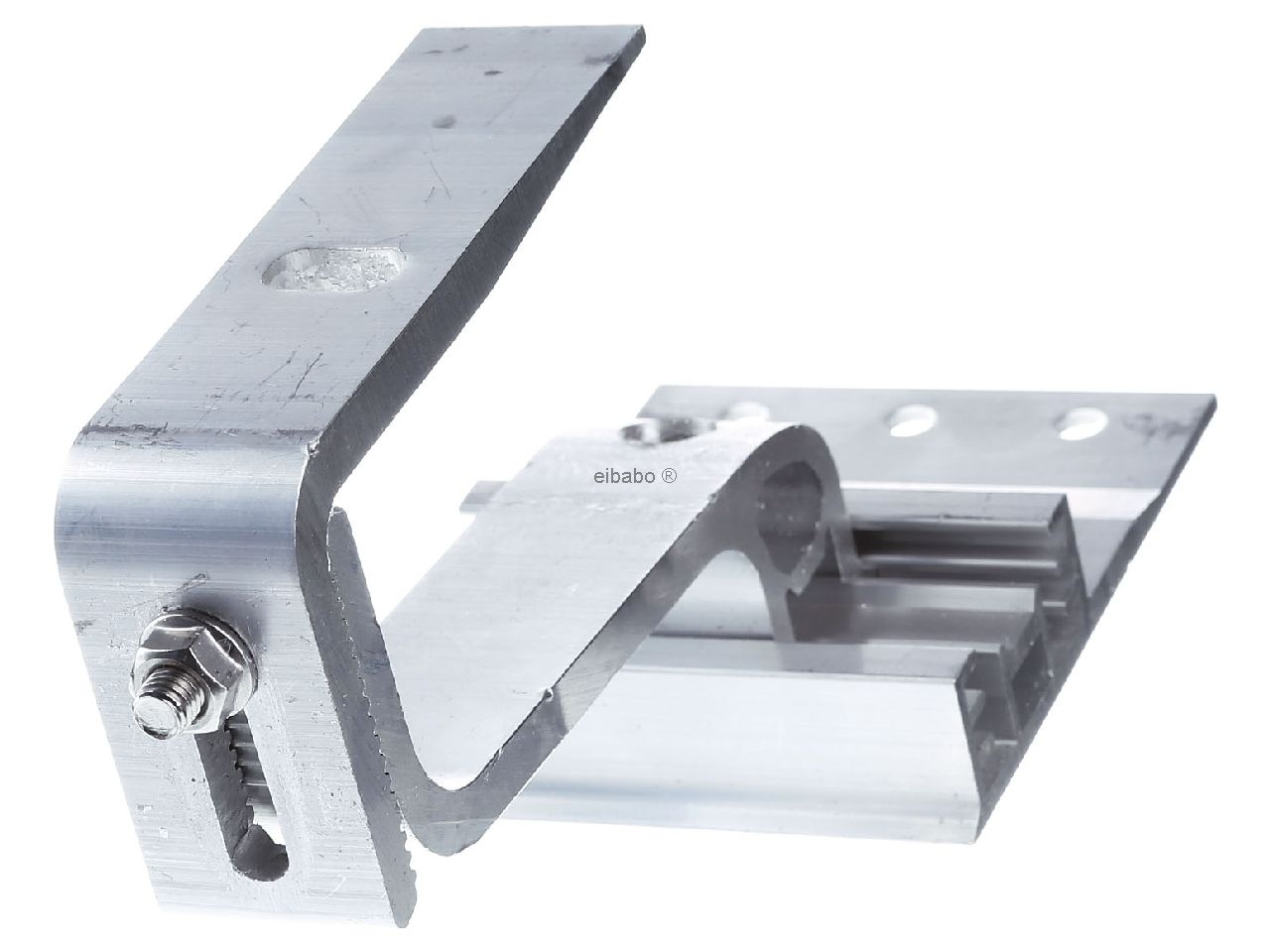

CrossHook 4S+ PAN este un carlig de acoperis destinat realizarii punctelor de sustinere pentru structurile fotovoltaice montate pe acoperisuri inclinate cu tigla. Rolul sau este de a prelua sina de montaj deasupra invelitorii si de a permite formarea unei substructuri aliniate pentru modulele fotovoltaice. Constructia reglabila il recomanda pentru situatiile in care geometria tiglelor, a sipcilor sau a capriorilor necesita ajustarea pozitiei sinei.

Placa de baza are dimensiunile de 124 x 100 mm si permite trei pozitii de reglaj al inaltimii sub suport: 40, 47 sau 54 mm. Suportul are latimea de 35 mm si dispune de o cursa de reglaj de 30 mm. Inaltimea totala reglabila este cuprinsa intre 120,5 si 165 mm. Elementul principal este realizat din aluminiu EN AW-6063 T66, iar componentele de asamblare sunt din otel inoxidabil A2.

Montajul se realizeaza pe substructura acoperisului, sub tigla, iar sina SolidRail se fixeaza vertical prin fanta alungita a suportului. Reglajele permit pozitionarea sinei la cota necesara, astfel incat structura fotovoltaica sa poata fi aliniata corect. Alegerea suruburilor pentru lemn, pozitia carligelor si distantele dintre punctele de fixare trebuie stabilite conform configuratiei acoperisului si proiectului de montaj.

Pentru siguranta instalatiei, capacitatea portanta a acoperisului, starea capriorilor si rezistenta invelitorii trebuie verificate inainte de montaj. Instalarea trebuie efectuata conform instructiunilor sistemului de montaj, cu respectarea calculelor de incarcare pentru vant si zapada aplicabile locatiei. Tiglele trebuie repozitionate fara a fi fortate, iar toate imbinarile trebuie stranse la cuplul indicat in documentatia de montaj.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat sistemelor fotovoltaice instalate pe acoperisuri inclinate cu tigla, unde sina portanta trebuie sustinuta de substructura din lemn.

Ce posibilitati de reglaj ofera?

Placa de baza permite selectarea uneia dintre cele trei cote de 40, 47 sau 54 mm, iar suportul adauga o cursa de reglaj de 30 mm. Inaltimea totala poate fi ajustata intre 120,5 si 165 mm.

Cu ce sina de montaj se utilizeaza?

Suportul are fanta alungita pentru montaj vertical pe sina SolidRail.

Din ce material este realizat?

Corpul principal este realizat din aluminiu EN AW-6063 T66, iar componentele de asamblare sunt din otel inoxidabil A2.

Ce trebuie verificat inainte de instalare?

Este necesara verificarea structurii de lemn, a tipului de tigla, a capacitatii portante a acoperisului si a incarcarilor locale de vant si zapada. Configuratia finala trebuie stabilita conform instructiunilor de montaj si proiectului tehnic.
