Descriere

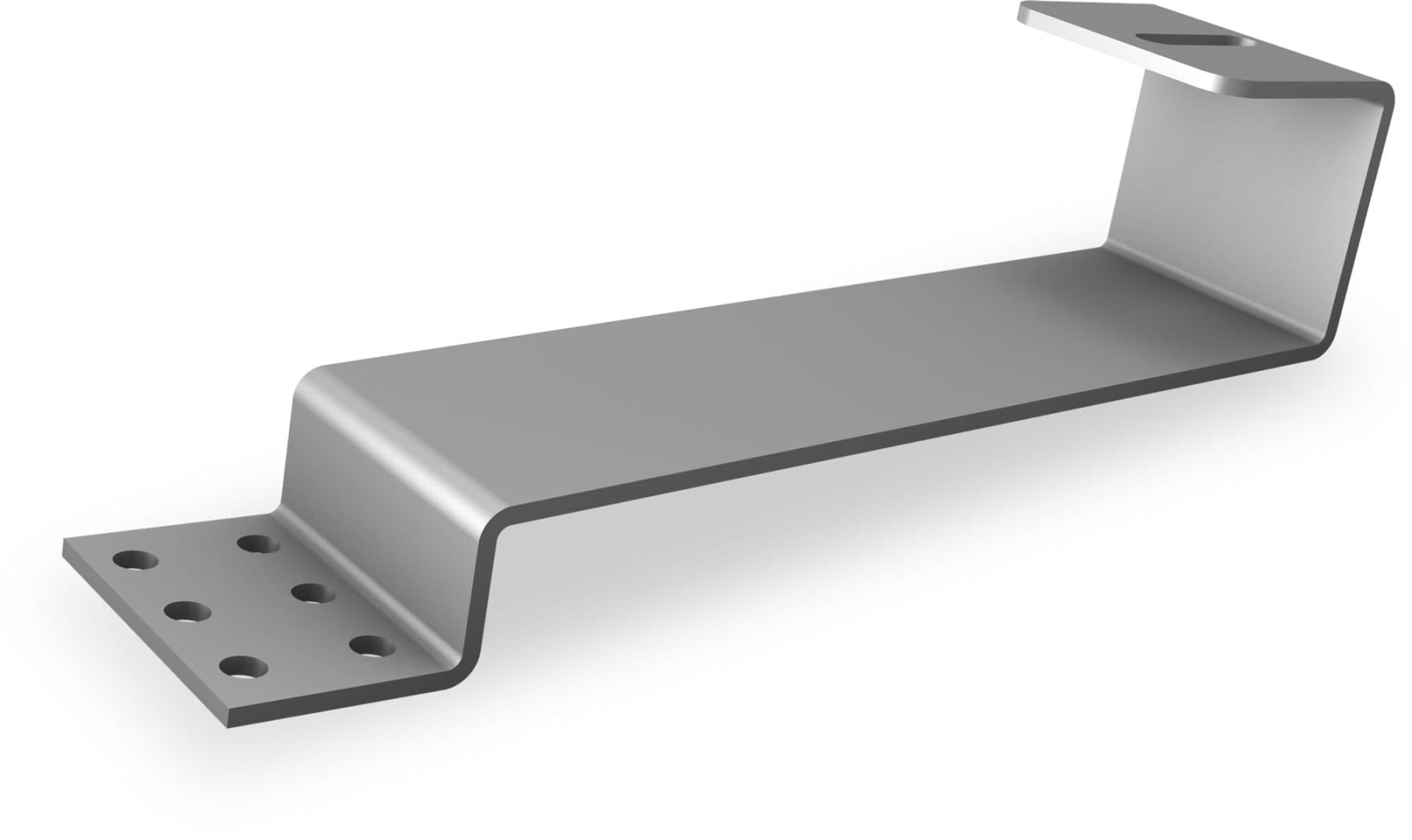

Carligul de acoperis este destinat fixarii componentelor unei structuri fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla ceramica plata, de tip tigla solzi cu acoperire dubla. Forma sa permite preluarea profilului de montaj deasupra planului invelitorii, oferind o baza de conectare pentru realizarea unei substructuri de panouri fotovoltaice pe acoperis.

Componenta este fabricata din otel Magnelis 1.0242, clasa S250GD+ZM310. Are o inaltime totala de aproximativ 119 mm, un brat cu sectiunea de 75 x 4 mm si o inaltime sub brat de 33 mm. Bratul este prevazut cu orificiu alungit, conceput pentru reglajul pozitiei la montaj si pentru prinderea profilului SolidRail cu surub cu cap ciocan si piulita M10.

Montajul se realizeaza prin pozitionarea placii de baza pe structura portanta a acoperisului, in functie de configuratia invelitorii si de proiectul structurii fotovoltaice. Dupa fixarea carligului, profilul SolidRail se conecteaza prin orificiul alungit al bratului. Reglajul disponibil prin fanta de montaj ajuta la alinierea profilului, astfel incat structura sa poata fi adaptata corect la geometria acoperisului.

Pentru o instalare sigura, distanta dintre carlige, tipul si numarul elementelor de prindere, pozitia fata de capriori si incarcarile din vant sau zapada trebuie stabilite prin proiectarea sistemului. Montajul trebuie efectuat fara deteriorarea tiglelor si fara compromiterea etanseitatii acoperisului. Verificati compatibilitatea tuturor componentelor structurii si respectati instructiunile de montaj aplicabile configuratiei proiectului.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat acoperisurilor inclinate cu invelitoare din tigla ceramica plata, inclusiv configuratii de tigla solzi cu acoperire dubla.

Cu ce profil de montaj se conecteaza?

Carligul este conceput pentru montarea profilelor SolidRail, prin bratul prevazut cu orificiu alungit.

Care sunt dimensiunile principale?

Inaltimea totala este de aproximativ 119 mm, bratul are 75 x 4 mm, iar inaltimea sub brat este de 33 mm.

Din ce material este realizat?

Este realizat din otel Magnelis 1.0242, clasa S250GD+ZM310.

Ce trebuie verificat inainte de montaj?

Este necesara verificarea structurii acoperisului, a compatibilitatii cu invelitoarea si profilele de montaj, precum si dimensionarea sistemului pentru incarcarile locale de vant si zapada.
