Descriere

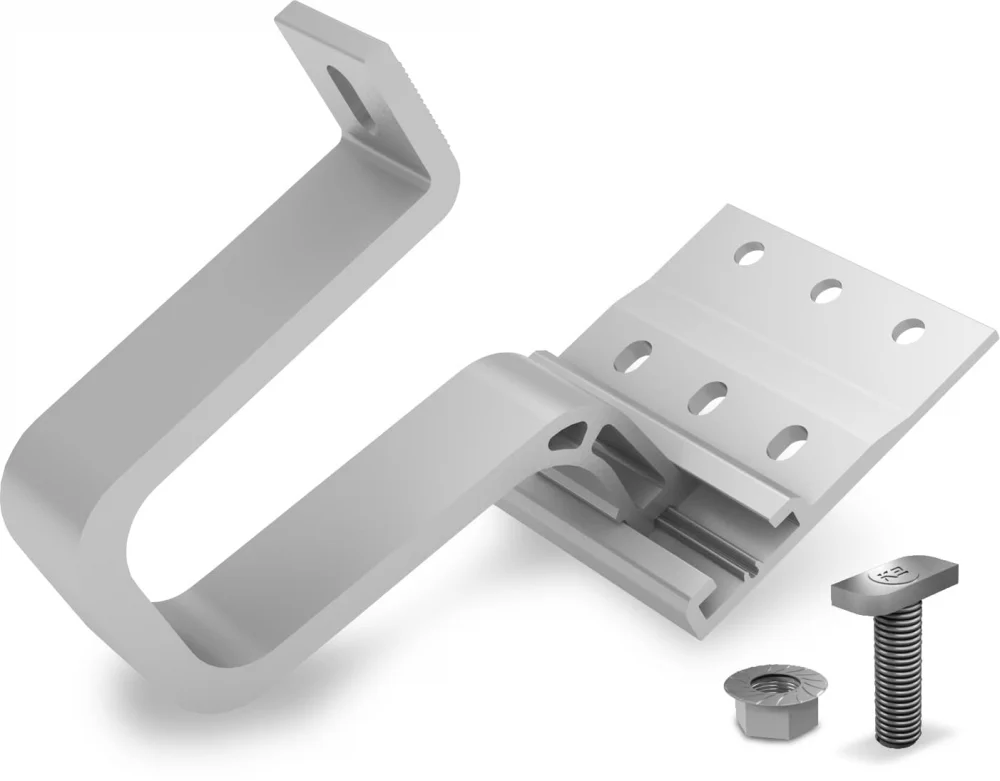

SingleHook 1.1 Set PAN este un carlig de acoperis destinat fixarii componentelor unui sistem fotovoltaic pe acoperisuri inclinate cu invelitoare din tigla. Acesta creeaza punctul de prindere dintre structura acoperisului si sina de montaj SingleRail, fiind potrivit pentru realizarea substructurii mecanice a panourilor fotovoltaice in proiecte rezidentiale sau comerciale.

Componenta este fabricata din aluminiu EN AW-6063 T66 si este livrata cu materialul necesar pentru montarea sinei: surub T si piulita de blocare. Carligul are latimea de 35 mm, iar grosimea materialului carligului este de 8,5 mm. Placa de montaj are dimensiunile de 100 mm latime, 106,5 mm lungime si 13,2 mm inaltime. Greutatea neta este de aproximativ 0,46 kg.

Montajul se realizeaza prin fixare cu suruburi in structura portanta a acoperisului, sub tigla, fiind necesara strapungerea invelitorii. Orificiul alungit al suportului ajuta la pozitionarea sinei SingleRail in timpul instalarii. Dupa ancorarea carligului, sina se fixeaza cu surubul T si piulita de blocare incluse in set.

Produsul este destinat exclusiv acoperisurilor inclinate cu tigla si nu este recomandat pentru acoperisuri plane, fatade sau instalari la sol. Dimensionarea numarului de carlige, alegerea suruburilor pentru capriori si configurarea structurii trebuie stabilite conform proiectului, tipului de invelitoare, structurii lemnului si incarcarilor locale de vant si zapada. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor sistemului de montaj si a regulilor de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este destinat carligul SingleHook 1.1 Set PAN?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla.

Ce include setul?

Setul include carligul de acoperis, un surub T si o piulita de blocare pentru fixarea sinei SingleRail.

Din ce material este fabricat carligul?

Carligul este fabricat din aluminiu EN AW-6063 T66.

Este potrivit pentru acoperis plan sau montaj la sol?

Nu. Este destinat acoperisurilor inclinate cu tigla, nu acoperisurilor plane, fatadelor sau instalatiilor la sol.

Este necesara gaurirea acoperisului la montaj?

Da. Fixarea se realizeaza cu suruburi in structura portanta a acoperisului, iar montajul necesita strapungerea invelitorii.
