Descriere

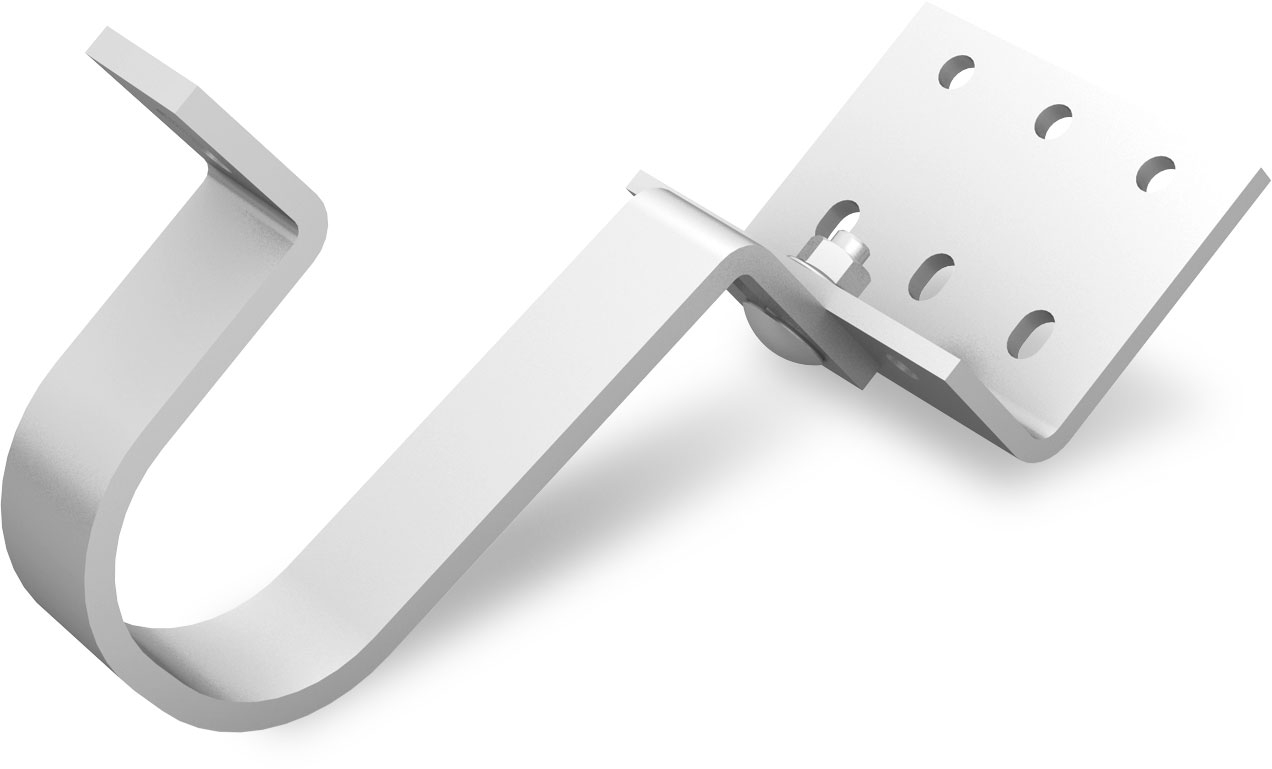

SingleHook Vario PAN este un carlig de acoperis destinat fixarii componentelor de montaj fotovoltaic pe acoperisuri inclinate cu invelitoare din tigla. Solutia permite realizarea unei legaturi intre structura acoperisului si sina de montaj, fiind conceputa pentru utilizare in sistemul SingleRail. Bratul prevazut cu fanta alungita permite pozitionarea si reglarea pe inaltime a sinei in timpul instalarii.

Carligul are reglaj pe doua niveluri, iar suportul este reglabil continuu pe placa de baza pentru adaptarea la diferite configuratii ale sipcilor. Este fabricat din otel inoxidabil 1.4016, iar elementele de asamblare sunt din otel inoxidabil A2-70. Placa de baza are 100 mm latime, 75 mm lungime si 6 mm grosime; carligul are 30 mm latime si grosime de material de 6 mm. Pachetul include surub cu cap in T si piulita de blocare pentru montarea sinei SingleRail.

Montajul se realizeaza pe acoperis inclinat cu tigla, prin fixarea placii de baza in structura de rezistenta a acoperisului cu suruburi adecvate proiectului. Dupa stabilirea pozitiei, bratul carligului se ajusteaza pentru alinierea corecta a sinei, iar sina SingleRail se fixeaza cu surubul cu cap in T si piulita de blocare incluse. Distantele dintre punctele de fixare, tipul suruburilor pentru structura si configuratia finala trebuie stabilite conform proiectului de montaj si incarcarii din zona.

Produsul necesita strapungerea invelitorii si este destinat exclusiv acoperisurilor inclinate cu tigla. Nu este destinat montajului pe acoperis plat, fatada, sisteme integrate in acoperis sau structuri la sol. Instalarea trebuie efectuata de personal calificat, cu verificarea capacitatii structurii, a compatibilitatii tiglelor si a etanseitatii locale dupa montaj.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit carligul SingleHook Vario PAN?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla.

Este compatibil cu sinele SingleRail?

Da. Carligul este proiectat pentru sistemul de montaj SingleRail si include surub cu cap in T si piulita de blocare pentru prinderea sinei.

Carligul permite reglarea pe inaltime?

Da. Are reglaj pe doua niveluri si permite reglarea continua a bratului pe placa de baza, pentru adaptare la diferite configuratii ale sipcilor.

Poate fi utilizat pe acoperis plat sau pe fatada?

Nu. Este destinat acoperisurilor inclinate cu tigla si nu este indicat pentru acoperis plat, fatada, montaj integrat in acoperis sau structuri la sol.

Sunt incluse elementele pentru fixarea in structura acoperisului?

Sunt incluse elementele pentru montarea sinei SingleRail. Suruburile pentru fixarea carligului in structura acoperisului se aleg separat, in functie de suport si de proiectul de montaj.
