Descriere

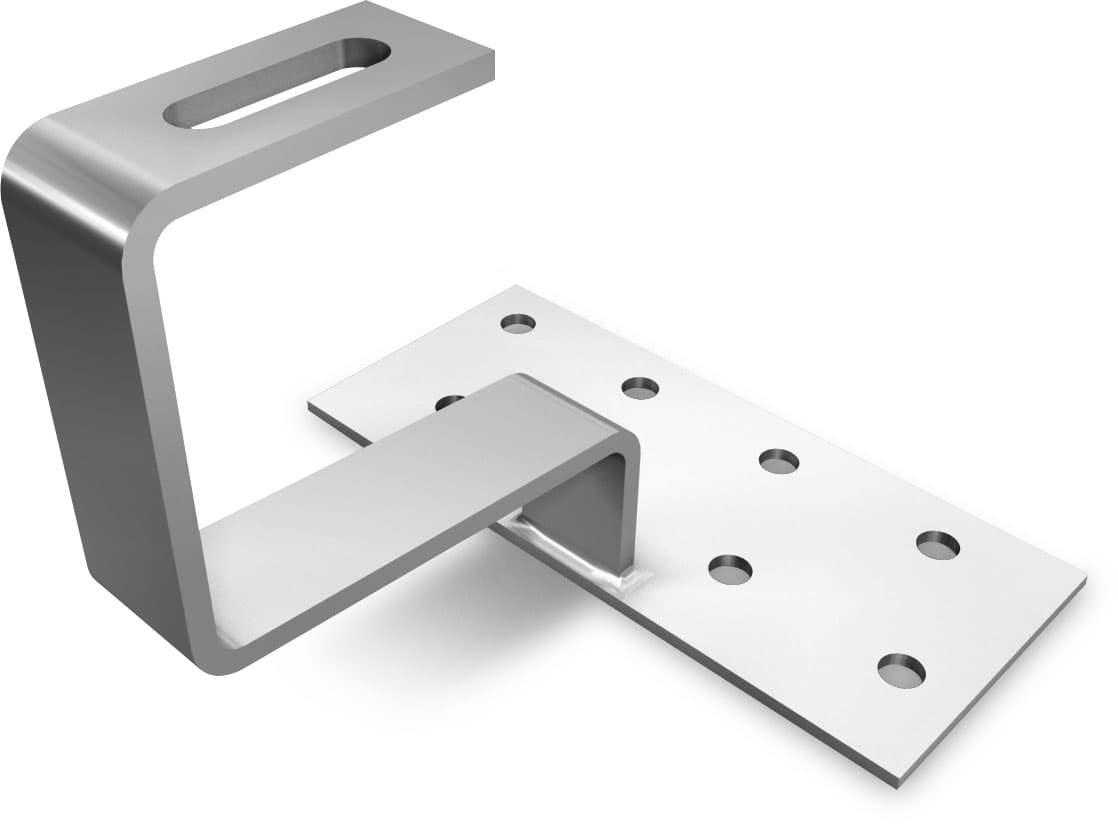

SolidHook PAN H38 124 35x6 este un carlig structural in forma Z pentru fixarea componentelor unei structuri fotovoltaice pe acoperisuri inclinate acoperite cu tigla profilata. Este conceput ca element de legatura intre structura portanta a acoperisului si sina de montaj, oferind un punct de sustinere pentru instalatii fotovoltaice rezidentiale sau comerciale realizate pe invelitori compatibile.

Carligul este fabricat din otel inoxidabil 1.4016, conform EN 10088-2, cu limita minima de curgere Rp0,2 de 260 N/mm2. Placa de baza masoara 180 x 80 x 4 mm. Bratul are sectiunea de 35 x 6 mm, iar geometria produsului include o inaltime sub brat de 38 mm, inaltimea bratului de aproximativ 69 mm, inaltime totala de 124 mm si adancimea bratului de 91 mm. Greutatea este de aproximativ 0,844 kg pe bucata.

Placa de baza se fixeaza pe structura acoperisului cu elemente de prindere selectate corespunzator suportului. Bratul este prevazut cu fanta alungita pentru montarea sinei SolidRail prin surub cu cap ciocan si piulita M10. Produsul este compatibil cu sistemele de montaj InsertionRail si SolidRail. Elementele pentru montarea sinei nu sunt incluse.

Carligul nu este reglabil si este destinat exclusiv aplicatiilor pe acoperis inclinat cu tigla profilata. Inainte de instalare trebuie verificata compatibilitatea cu forma tiglei, dimensiunea sipcilor si structura portanta a sarpantei. Pozitionarea carligelor, alegerea suruburilor si distantele dintre punctele de fixare se stabilesc conform proiectului structural, incarcarilor locale de vant si zapada si instructiunilor de montaj ale sistemului.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest carlig?

Este destinat acoperisurilor inclinate acoperite cu tigla profilata si se utilizeaza ca element de fixare pentru structura de montaj a panourilor fotovoltaice.

Care sunt dimensiunile principale ale carligului?

Placa de baza are 180 x 80 x 4 mm, bratul are sectiunea de 35 x 6 mm, inaltimea sub brat este de 38 mm, iar inaltimea totala este de 124 mm.

Sunt incluse elementele pentru fixarea sinei?

Nu. Elementele pentru montarea sinei nu sunt incluse. Conectarea se realizeaza prin fanta bratului, utilizand un surub cu cap ciocan si o piulita M10 compatibile.

Este reglabil pe inaltime?

Nu, acest carlig are geometrie fixa si nu este reglabil.

Cu ce tipuri de sine poate fi utilizat?

Este compatibil cu sistemele de sine InsertionRail si SolidRail.
