Descriere

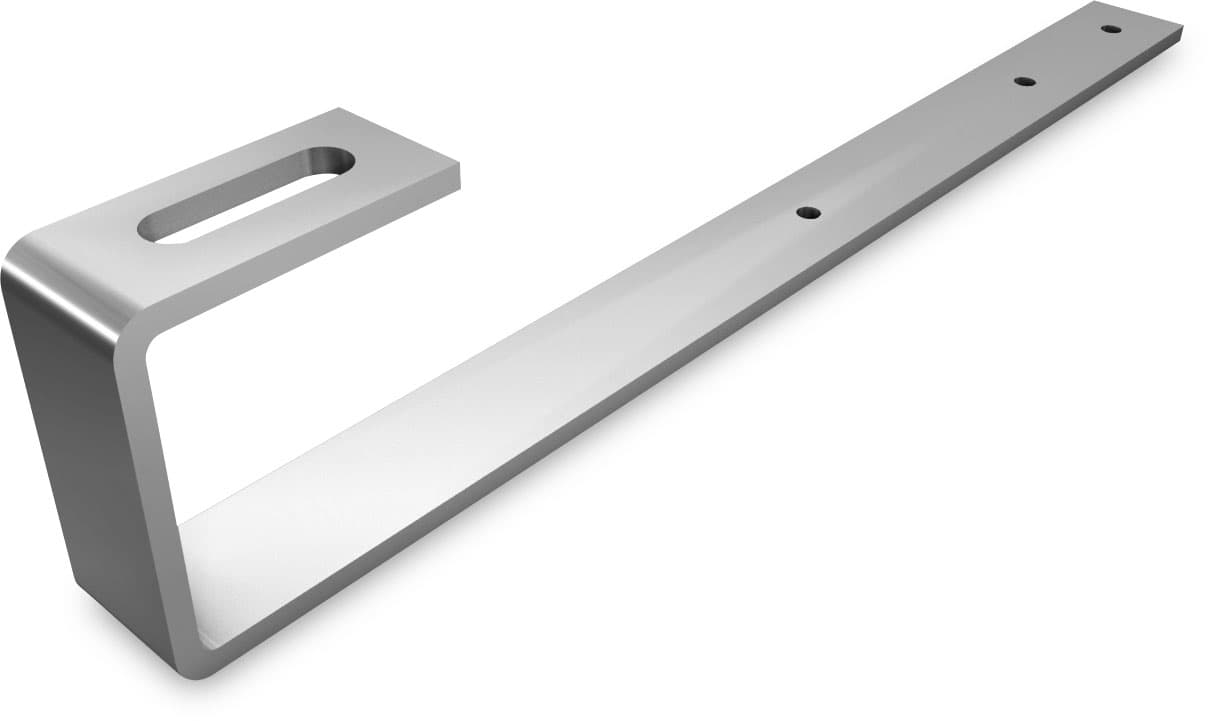

SolidHook SLA H0 72 40x6 este un carlig de acoperis destinat ancorarii componentelor unei structuri fotovoltaice pe acoperisuri inclinate cu invelitoare din ardezie. Piesa formeaza punctul de legatura dintre structura suport a acoperisului si sina de montaj, fiind proiectata pentru utilizare in sistemul SolidRail. Fanta alungita din zona superioara permite pozitionarea si prinderea sinei cu un surub cu cap ciocan M10.

Carligul este realizat din otel inoxidabil A2, material 1.4301, cu suprafata nefinisata. Bratul de fixare are dimensiunile de 40 x 250 x 6 mm, iar inaltimea totala a carligului este de 72 mm. Latimea carligului este de 40 mm, grosimea materialului este de 6 mm, iar greutatea unei piese este de aproximativ 0,664 kg. Constructia nu este reglabila.

Montajul se realizeaza pe acoperis inclinat, cu strapungerea invelitorii si ancorare prin suruburi in structura de rezistenta a acoperisului. Sina SolidRail se fixeaza in fanta carligului cu un surub T M10 compatibil. Produsul nu include elemente de fixare pentru sina sau pentru ancorarea in structura acoperisului, acestea fiind selectate separat in functie de suportul existent si de configuratia proiectului.

Pentru o instalare sigura, pozitia carligelor, distantele dintre punctele de ancorare si elementele de prindere trebuie stabilite prin calculul structurii si in functie de tipul real al acoperisului, incarcarea din vant si zapada. Montajul trebuie efectuat fara deteriorarea functiei de protectie la apa a invelitorii din ardezie si cu respectarea instructiunilor sistemului de montaj utilizat.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest carlig?

Este destinat acoperisurilor inclinate cu invelitoare din ardezie, pentru fixarea unei structuri de montaj fotovoltaic.

Cu ce sina de montaj este compatibil?

Carligul este destinat utilizarii cu sistemul de sine SolidRail si se conecteaza la sina printr-un surub cu cap ciocan M10 compatibil.

Elementele de fixare sunt incluse?

Nu. Piesa nu include feroneria pentru fixarea sinei si nici elementele pentru ancorarea in structura acoperisului.

Este un carlig reglabil?

Nu, constructia acestui carlig nu este reglabila.

Din ce material este fabricat?

Este fabricat din otel inoxidabil A2, material 1.4301, cu grosimea de 6 mm.
