Descriere

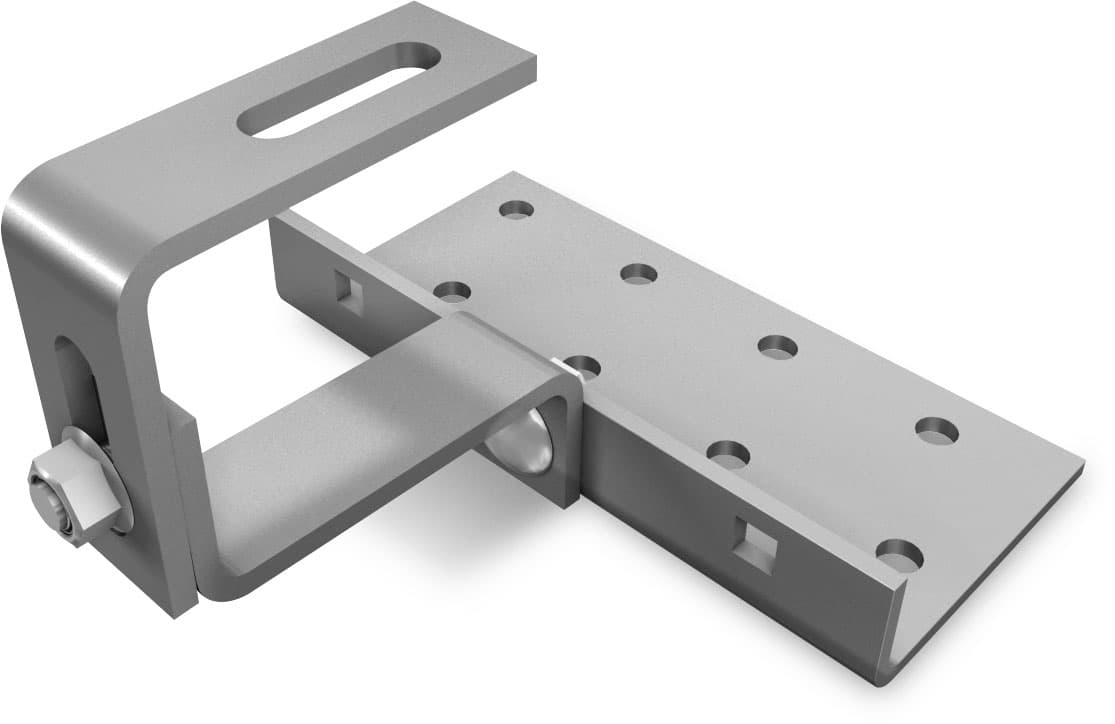

SolidHook Vario 2 este un carlig de acoperis in forma Z, destinat fixarii componentelor sistemului fotovoltaic pe acoperisuri inclinate acoperite cu tigla. Reglajul pe doua nivele permite adaptarea pozitiei consolei la geometria invelitorii si a structurii suport, pentru realizarea unei conexiuni corecte intre caprior si sina de montaj.

Placa de baza are dimensiunile de 140 x 55 x 5 mm, iar consola are sectiunea de 30 x 6 mm. Inaltimea de sub consola este reglabila intre 49 si 58 mm, inaltimea consolei este reglabila intre 57 si 76 mm, iar inaltimea totala a ansamblului este cuprinsa intre 128 si 156 mm. Adancimea consolei este de 94 mm. Componenta este realizata din otel inoxidabil 1.4016, iar elementele de fixare ale ansamblului sunt din inox A2 70.

Consola este prevazuta cu fanta alungita pentru montarea verticala a sinei SolidRail, utilizand surub cu cap ciocan si piulita M10 compatibile. Carligul se ancoreaza mecanic in structura de lemn a acoperisului, iar accesoriile pentru fixarea sinei nu sunt incluse. Pozitionarea, numarul de carlige si tipul suruburilor pentru capriori se aleg conform configuratiei proiectului si calculului structural.

Montajul se realizeaza numai dupa verificarea starii capriorilor, a tipului de tigla, a distantei fata de elementele de invelitoare si a incarcarilor locale de vant si zapada. Tiglele nu trebuie solicitate de carlig sau de sina; este necesara pastrarea unui rost adecvat dupa montaj. Se recomanda instalarea de catre personal calificat si respectarea instructiunilor sistemului de montaj utilizat.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat acoperisurilor inclinate cu invelitoare din tigla, pentru fixarea unei structuri fotovoltaice in capriori.

Este reglabil pe inaltime?

Da. Dispune de reglaj pe doua nivele: inaltimea de sub consola este de 49 pana la 58 mm, iar inaltimea consolei este de 57 pana la 76 mm.

Cu ce sina de montaj este compatibil?

Este proiectat pentru montaj cu sina SolidRail, prin fanta alungita din consola si elemente de fixare M10 compatibile.

Sunt incluse accesoriile pentru prinderea sinei?

Nu. Accesoriile pentru montajul sinei nu sunt incluse si se aleg separat, in functie de configuratia structurii.

Din ce material este realizat carligul?

Corpul carligului este realizat din otel inoxidabil 1.4016, adecvat utilizarii in structuri de montaj pentru exterior.
