Descriere

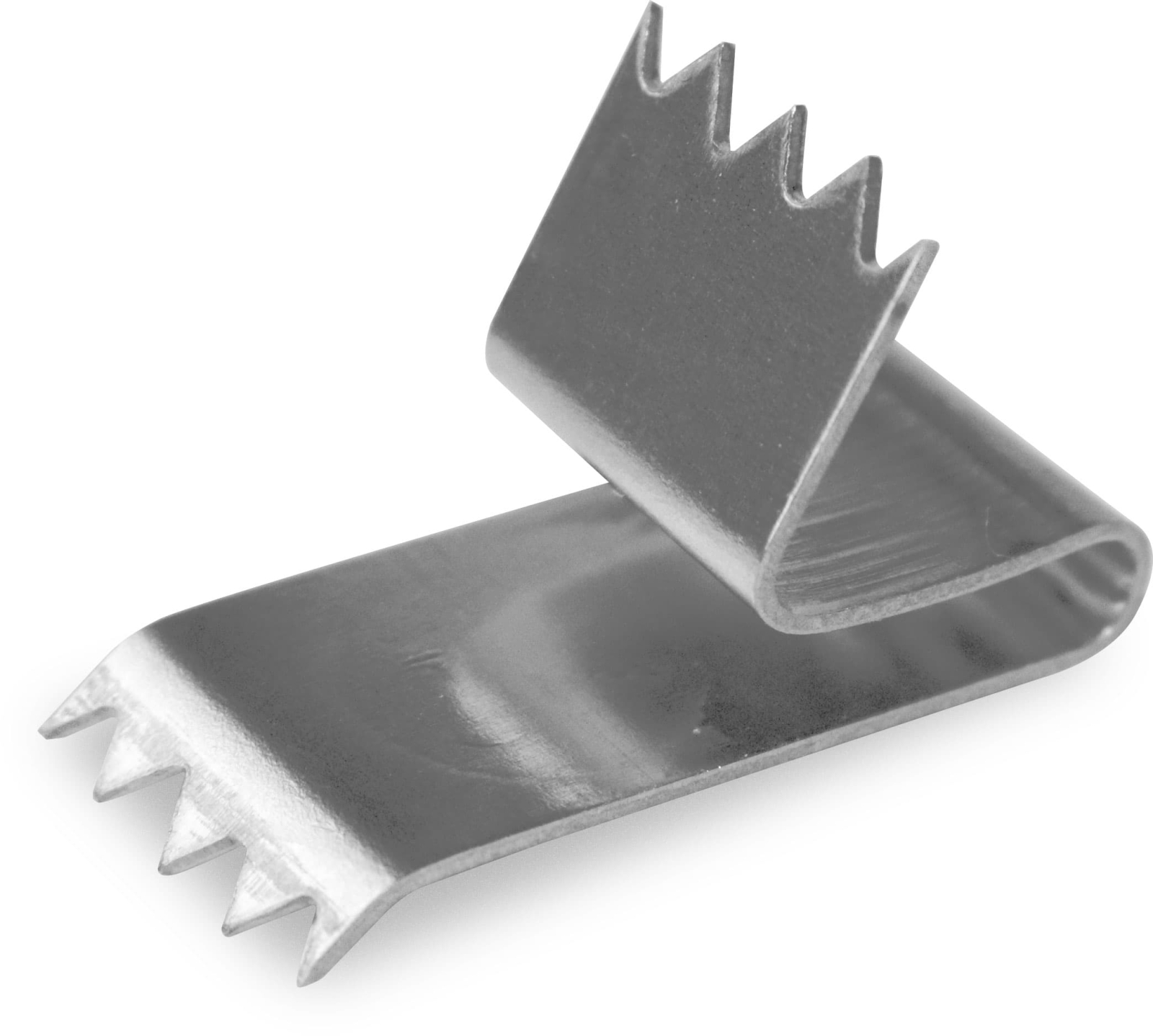

TerraGrif S este un accesoriu de montaj destinat realizarii legaturii echipotentiale in structurile fotovoltaice cu sistem de sina cu insertie. Se utilizeaza pentru conectarea electrica dintre structura de montaj si rama modulelor fotovoltaice, contribuind la continuitatea circuitului de impamantare al ansamblului. Este destinat aplicatiilor pe acoperisuri inclinate si este incadrat ca piesa pentru protectie la trasnet si impamantare.

Piesa este fabricata din otel inoxidabil 301 TA. Dimensiunile indicate sunt 10 x 13,5 x 21 mm, iar greutatea este de aproximativ 1,5 g. Formatul compact permite integrarea in zona marginii ramei modulului, fara a adauga volum inutil structurii de montaj. Produsul este recomandat pentru sistemul InsertionRail.

Montajul se realizeaza prin fixare rapida pe bara inferioara a sinei cu insertie, cu pozitionare libera in zona marginii ramei modulului. Pentru o conectare corecta, piesa trebuie amplasata conform instructiunilor de montaj ale sistemului, astfel incat elementele de contact sa asigure legatura electrica necesara intre rama modulului si structura.

Instalarea trebuie efectuata de personal calificat, cu respectarea proiectului electric, a instructiunilor sistemului de montaj si a reglementarilor locale privind impamantarea si protectia la trasnet. Componenta nu trebuie reutilizata dupa demontare. Articolul este marcat de producator ca produs in retragere treptata, astfel ca pentru proiecte noi este recomandata verificarea compatibilitatii si a alternativei tehnice aprobate.

Intrebari frecvente

Pentru ce se foloseste clema TerraGrif S?

Se foloseste pentru realizarea legaturii echipotentiale intre structura cu sina cu insertie si rama modulului fotovoltaic, ca parte a solutiei de impamantare a instalatiei.

Din ce material este realizata piesa?

Este realizata din otel inoxidabil 301 TA, material ales pentru utilizarea in structuri de montaj fotovoltaic.

Este compatibila cu orice structura fotovoltaica?

Nu. Este recomandata pentru sistemul de montaj InsertionRail. Compatibilitatea trebuie verificata in functie de structura, rama modulului si instructiunile de montaj aplicabile.

Poate fi reutilizata dupa demontare?

Nu. Documentatia tehnica precizeaza ca o piesa TerraGrif nu trebuie reutilizata dupa ce a fost montata si apoi demontata.

Produsul este potrivit pentru proiecte noi?

Este marcat ca articol in retragere treptata. Inainte de utilizare intr-un proiect nou, verifica disponibilitatea si compatibilitatea unei alternative tehnice aprobate.
