Descriere

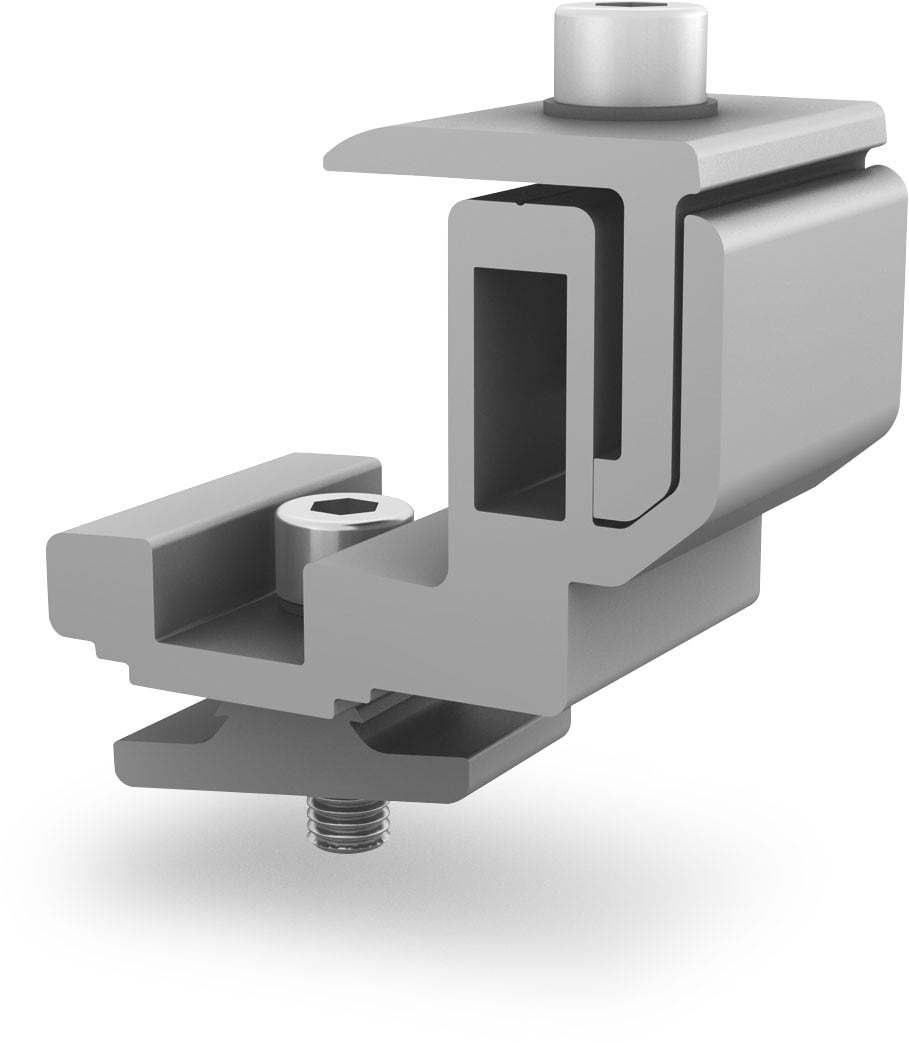

Dome FlexClamp Set este un ansamblu de prindere destinat fixarii modulelor fotovoltaice cu rama in sistemele Dome Classic. Este utilizat pentru configuratia de prindere la un sfert a modulului, recomandata atunci cand modulul nu este aprobat pentru prinderea standard sau atunci cand proiectul impune cerinte de incarcare mai ridicate. Pentru fiecare modul sunt necesare patru seturi de cleme.

Setul este realizat din aluminiu si otel inoxidabil A2 si este compatibil cu rame de module cu inaltimea intre 34 si 50 mm. Constructia include doua piese de clema, surub imbus M8 x 25, surub imbus M8 x 20, piulita culisanta MK2 cu clip de montaj si saibe de blocare. Dimensiunile externe declarate sunt 60 mm latime, 76 mm inaltime si 67,5 mm adancime.

La montaj, clema se pozitioneaza in punctele de prindere la un sfert ale modulului, pe structura Dome compatibila. Piulita MK2 se introduce in sina si se roteste la 90 de grade pentru blocare, iar componentele clemei se fixeaza conform configuratiei de montaj stabilite pentru sistem. Cuplul de strangere indicat pentru clemele de modul ale sistemului este de 14 Nm.

Utilizarea trebuie realizata numai in cadrul unei structuri proiectate pentru modulul, acoperisul, actiunile vantului si incarcarea din zapada de la locatie. Verifica intotdeauna domeniul de prindere permis de producatorul modulului, compatibilitatea componentelor structurii si pozitionarea clemelor in zona aprobata a ramei. Nu acoperi orificiile de drenaj ale modulului si inlocuieste componentele deformate sau deteriorate.

Intrebari frecvente

Pentru ce tip de module este potrivit Dome FlexClamp Set?

Este potrivit pentru module fotovoltaice cu rama, cu inaltimea ramei intre 34 si 50 mm.

Cand se utilizeaza prinderea la un sfert a modulului?

Aceasta configuratie se utilizeaza atunci cand modulul nu este aprobat pentru prinderea standard sau cand proiectul necesita o configuratie pentru cerinte de incarcare mai ridicate.

Ce include setul de clema?

Setul include doua piese de clema, surub imbus M8 x 25, surub imbus M8 x 20, piulita culisanta MK2 cu clip de montaj si saibe de blocare.

Cate seturi sunt necesare pentru un modul fotovoltaic?

Pentru configuratia de prindere la un sfert sunt necesare patru seturi pentru fiecare modul.

Care este cuplul de strangere pentru clema de modul?

Cuplul de strangere indicat pentru clemele de modul din aceasta configuratie este de 14 Nm.
