Descriere

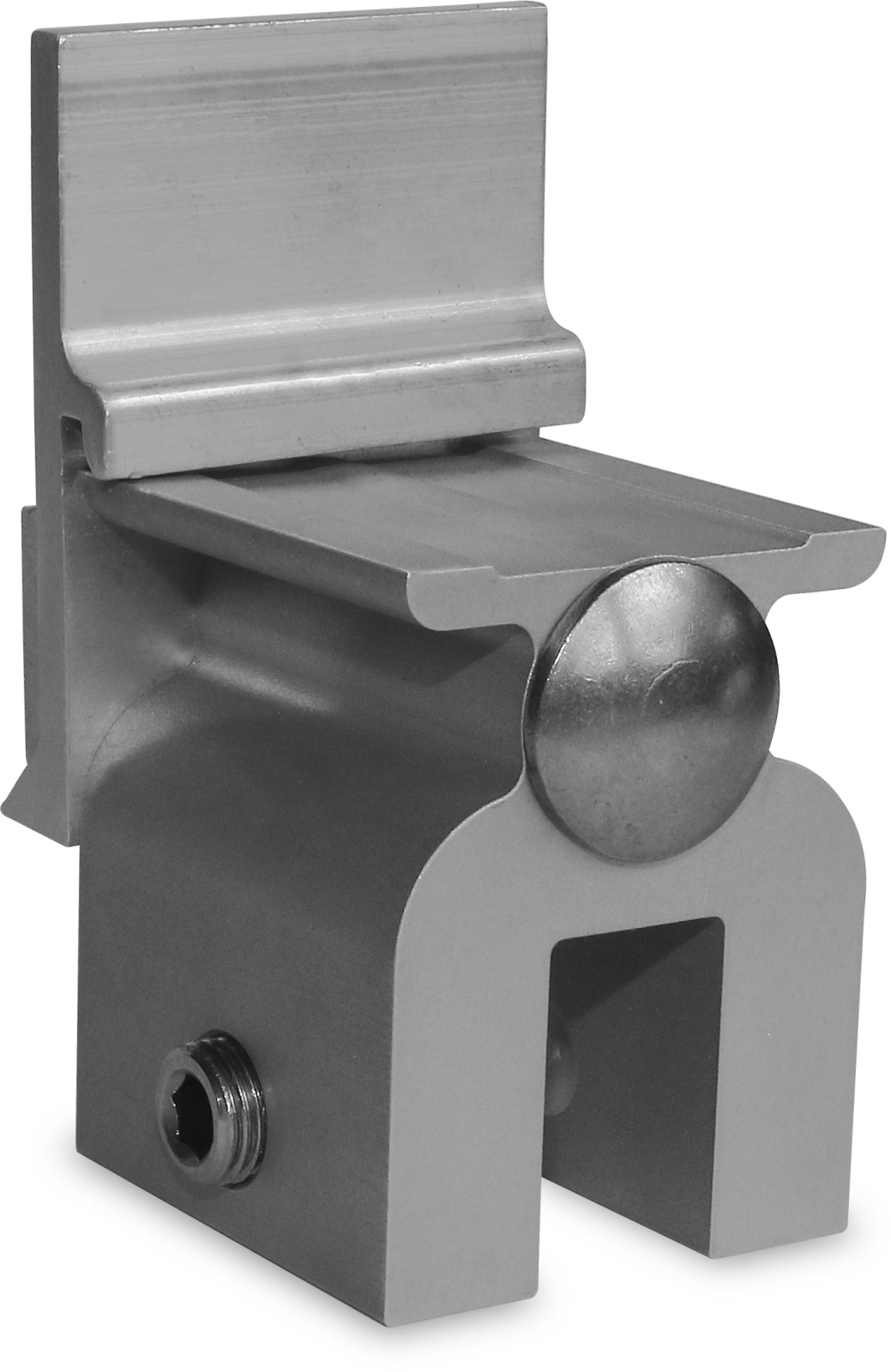

Clema pentru falt este un element de fixare pentru structuri fotovoltaice montate pe acoperisuri inclinate din tabla cu falt unghiular sau snap falt. Aceasta realizeaza legatura mecanica directa dintre profilul faltului si sina de montaj SingleRail, fara necesitatea perforarii invelitorii atunci cand este utilizata corect pe profilul compatibil.

Componenta are clema din aluminiu si suruburi din otel inoxidabil A2. Deschiderea nominala este de 14 mm, iar dimensiunile constructive sunt de aproximativ 60 x 40 x 81,4 mm. Este destinata tablei cu grosimea cuprinsa intre 0,4 si 1,0 mm si are o masa de aproximativ 0,2 kg.

Montajul se face prin pozitionarea clemei pe faltul compatibil, urmata de prinderea sina SingleRail in conexiunea prevazuta. Cuplurile de strangere indicate pentru montaj sunt 18 Nm pentru MC si 15 Nm pentru MR. Pentru panouri din otel zincat cu grosime mai mare de 0,7 mm, cuplul MC indicat este de 18 pana la 20 Nm.

Inaintea instalarii trebuie verificata compatibilitatea geometriei faltului, grosimea tablei, capacitatea portanta a acoperisului si configuratia structurii pentru incarcarile de vant si zapada. Montajul trebuie realizat conform instructiunilor sistemului, cu scule calibrate si de personal calificat, pentru a evita deformarea faltului, strangerea necorespunzatoare sau afectarea etanseitatii acoperisului.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita aceasta clema?

Este destinata acoperisurilor inclinate din tabla cu falt unghiular sau snap falt, cu profil compatibil pentru o deschidere de 14 mm.

Cu ce tip de sina de montaj este compatibila?

Clema este prevazuta pentru conectarea directa a sinei SingleRail in cadrul structurii fotovoltaice.

Este necesara perforarea tablei acoperisului?

Nu, fixarea se realizeaza prin strangere pe faltul compatibil, fara perforarea invelitorii.

Din ce materiale este realizata?

Clema este realizata din aluminiu si este echipata cu suruburi din otel inoxidabil A2.

Care sunt cuplurile de strangere indicate?

Valorile indicate sunt 18 Nm pentru MC si 15 Nm pentru MR. Pentru panouri din otel zincat cu grosime mai mare de 0,7 mm, MC este indicat la 18 pana la 20 Nm.
