Descriere

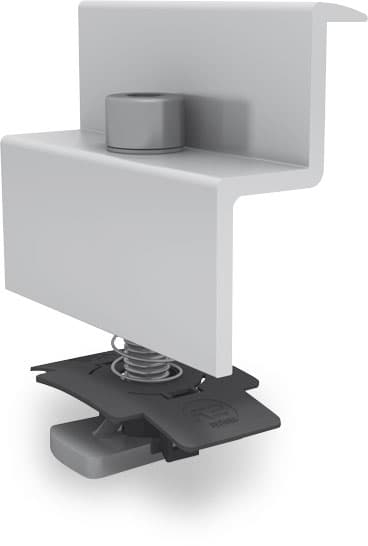

Clema finala este un element de montaj destinat fixarii modulelor fotovoltaice la extremitatile unui rand de panouri. Aceasta preseaza rama ultimului modul din sir pe sina de montaj, contribuind la realizarea unei structuri ordonate si stabile pentru instalatii fotovoltaice pe acoperis inclinat sau plat, in configuratia sistemului de montaj compatibil.

Produsul este proiectat pentru rame de modul cu inaltimea cuprinsa intre 45 si 47 mm. Materialele declarate sunt aluminiu EN AW-6063 T66, otel inoxidabil A2 si PA, combinatie utilizata pentru rezistenta mecanica si comportament adecvat in aplicatii exterioare. Este o clema de modul utilizata ca piesa finala de prindere.

Montajul se realizeaza la marginea campului fotovoltaic, impreuna cu sina si elementele de fixare compatibile ale structurii. Clema trebuie pozitionata astfel incat zona de contact sa preseze corect rama panoului, fara a afecta sticla sau profilul modulului. Inaltimea reala a ramei trebuie verificata inainte de alegerea clemei, iar distanta si zona de prindere trebuie sa respecte instructiunile producatorului panoului fotovoltaic.

Nu este compatibila cu sistemul Dome 6. Pentru siguranta instalatiei, montajul trebuie executat de personal calificat, cu respectarea proiectului de structura, a incarcarilor de vant si zapada, precum si a cuplului de strangere indicat pentru sistemul de montaj utilizat. Produsul este marcat de producator ca scos din fabricatie, de aceea se recomanda verificarea compatibilitatii cu restul componentelor disponibile ale structurii.

Intrebari frecvente

Pentru ce grosime de rama este potrivita clema finala?

Este destinata modulelor fotovoltaice cu inaltimea ramei cuprinsa intre 45 si 47 mm.

Unde se monteaza o clema finala?

Se monteaza la capatul fiecarui rand de module, pentru a fixa panoul fotovoltaic de la extremitatea campului pe sina structurii.

Este compatibila cu sistemul Dome 6?

Nu. Producatorul indica faptul ca aceasta clema finala nu este compatibila cu sistemul Dome 6.

Din ce materiale este realizata?

Este realizata din aluminiu EN AW-6063 T66, otel inoxidabil A2 si PA.

Ce trebuie verificat inainte de montaj?

Verifica inaltimea reala a ramei modulului, compatibilitatea cu structura de montaj si instructiunile producatorului panoului privind zonele de prindere si cuplul de strangere.
