Descriere

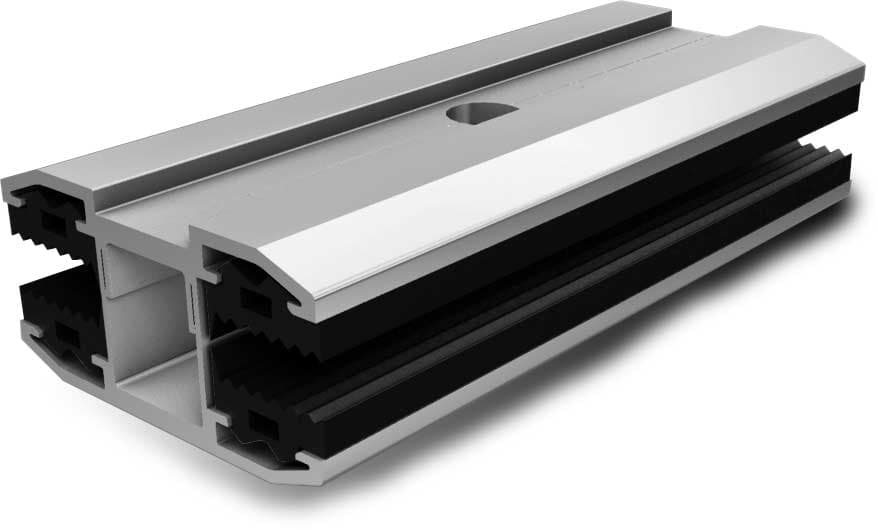

Clema intermediara Click 6.8 este un element de fixare destinat montajului modulelor fotovoltaice laminate, pozitionat intre doua module alaturate. Este proiectata pentru instalatii pe acoperis inclinat si pentru module laminate compatibile, inclusiv modelele aprobate din gamele First Solar, Calyxo si MiaSole. Constructia permite fixarea controlata a marginilor de sticla, cu separarea si protectia punctelor de contact prin elemente EPDM.

Produsul este adecvat modulelor cu grosimea sticlei intre 6.8 si 8.0 mm. Clema are lungimea de 100 mm, latimea de 45 mm si inaltimea de 25.1 mm, cu o greutate de aproximativ 0.107 kg. Este fabricata din aluminiu EN AW 6060/T5 cu finisaj natural, neacoperit, iar insertiile sunt realizate din EPDM. Poate fi utilizata in sistemele de montaj BasicRail, MultiRail, SingleRail si SolidRail.

Pentru montaj, clema se aseaza intre cele doua module laminate, in zona de prindere stabilita de proiectul structurii. Fiecare clema necesita separat un surub cu cap cilindric cu hexagon interior si o piulita de insertie MK2; aceste componente nu sunt incluse. Pozitia clemelor, distanta dintre sine si punctele de prindere trebuie stabilite conform documentatiei sistemului de montaj si instructiunilor producatorului modulelor.

Inainte de instalare, verificati compatibilitatea efectiva a modulului cu intervalul de grosime admis si cu sistemul de sine ales. Montajul trebuie realizat de personal calificat, cu respectarea cuplului de strangere prescris pentru accesoriile utilizate si fara suprasolicitarea sticlei. Nu utilizati clema pentru module cu grosimi in afara intervalului indicat sau ca element de prindere de capat.

Intrebari frecvente

Pentru ce tip de module se utilizeaza aceasta clema intermediara?

Este destinata modulelor fotovoltaice laminate cu grosimea sticlei cuprinsa intre 6.8 si 8.0 mm.

Ce dimensiuni are clema?

Clema are lungimea de 100 mm, latimea de 45 mm si inaltimea de 25.1 mm.

Sunt incluse surubul si piulita de montaj?

Nu. Pentru fiecare clema sunt necesare separat un surub cu cap cilindric cu hexagon interior si o piulita de insertie MK2.

Poate fi utilizata ca clema de capat?

Nu. Acesta este un model de clema intermediara, destinat zonei dintre doua module. Pentru extremitatile sirului se folosesc cleme de capat compatibile.

Cu ce sisteme de sine este compatibila?

Este indicata pentru sistemele BasicRail, MultiRail, SingleRail si SolidRail, cu respectarea configuratiei de montaj aprobate pentru proiect.
