Descriere

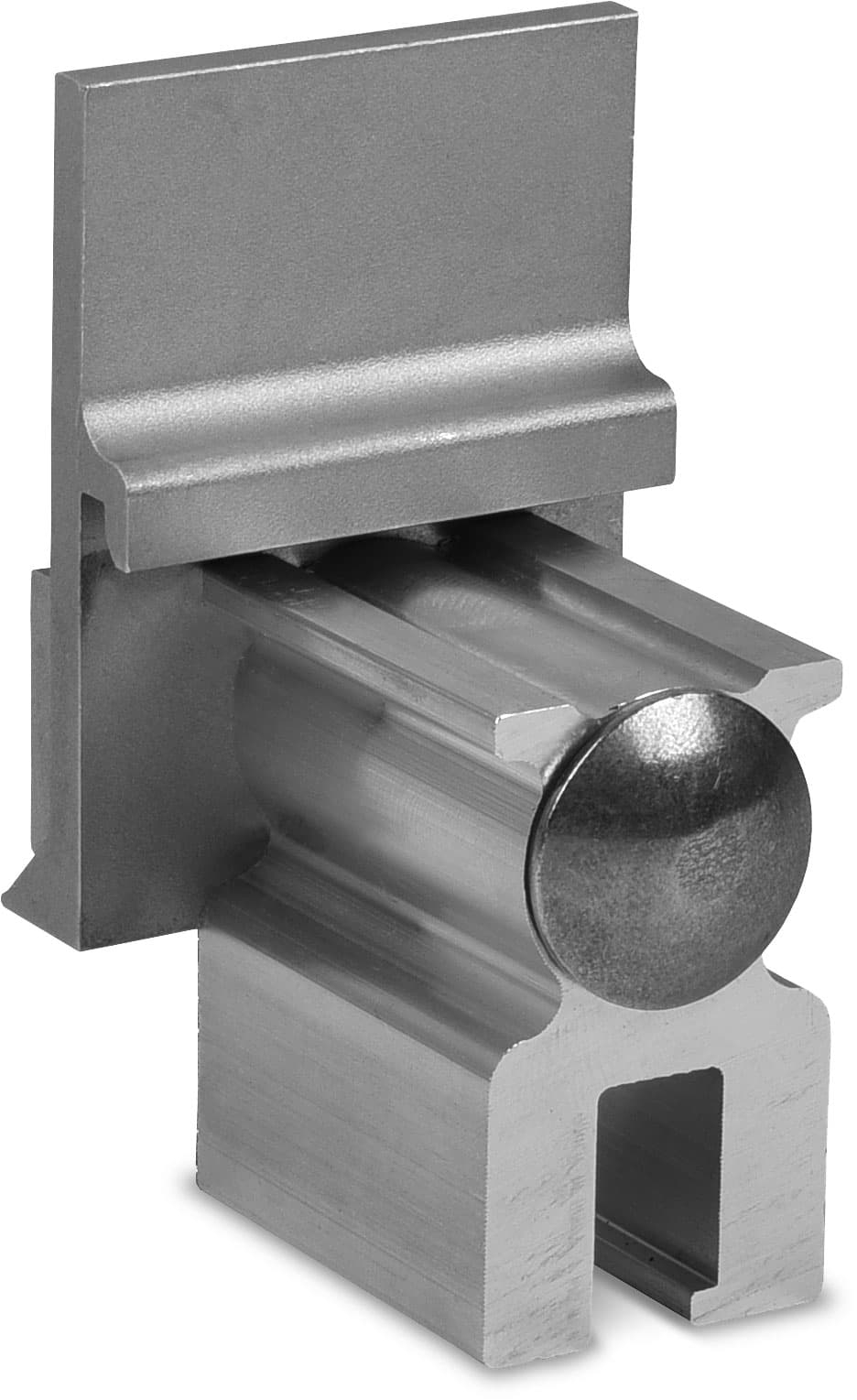

Clema pentru falt dublu este un element de fixare destinat realizarii structurii de montaj fotovoltaic pe acoperisuri inclinate din tabla faltuita. Aceasta permite prinderea laterala a sinei SingleRail pe faltul dublu, fara perforarea invelitorii, pentru configuratii de instalare adaptate proiectelor rezidentiale, comerciale sau industriale.

Componenta este compatibila cu sistemul de montaj SingleRail si este proiectata pentru falt dublu. Corpul clemei este din aluminiu, iar suruburile sunt din otel inoxidabil A2. Deschiderea este de 7 mm, grosimea admisa a tablei este de 0,4 pana la 1,0 mm, iar greutatea piesei este de 0,143 kg. Este indicata pentru invelitori din titan zinc, aluminiu, otel inoxidabil sau otel galvanizat.

Montajul se realizeaza prin pozitionarea clemei pe falt si strangerea initiala usoara a surubului de fixare, urmata de asezarea si alinierea sinei. Dupa stabilirea pozitiei finale, se aplica cuplurile de strangere prevazute: 18 Nm pentru clema, respectiv 15 Nm pentru conexiunea cu sina. Pentru tabla galvanizata cu grosime mai mare de 0,7 mm, cuplul de strangere al clemei este indicat la 18 pana la 20 Nm.

Montajul trebuie verificat in raport cu capacitatea portanta a invelitorii, substructurii si solicitarile de vant sau zapada specifice amplasamentului. Se pastreaza distanta necesara fata de clemele de fixare ale acoperisului pentru a permite dilatarea termica a tablei; pentru falt dublu este necesara o distanta de minimum 50 mm. Pe invelitori din cupru, clemele din aluminiu se utilizeaza numai impreuna cu o insertie din otel inoxidabil, pentru reducerea riscului de coroziune electrochimica.

Intrebari frecvente

Pentru ce tip de acoperis este destinata aceasta clema?

Este destinata acoperisurilor metalice cu falt dublu, inclusiv invelitorilor din titan zinc, aluminiu, otel inoxidabil sau otel galvanizat.

Cu ce sistem de sine este compatibila?

Clema este conceputa pentru montajul sinelor din sistemul SingleRail.

Care este deschiderea clemei?

Deschiderea specificata pentru aceasta clema este de 7 mm.

Este necesara perforarea invelitorii?

Fixarea se realizeaza prin prindere pe faltul dublu, fara perforarea tablei, cu respectarea instructiunilor de proiectare si montaj.

Ce cupluri de strangere se aplica la montaj?

Pentru clema se utilizeaza 18 Nm, iar pentru conexiunea cu sina 15 Nm. La tabla galvanizata cu grosime mai mare de 0,7 mm, cuplul clemei este de 18 pana la 20 Nm.
