Descriere

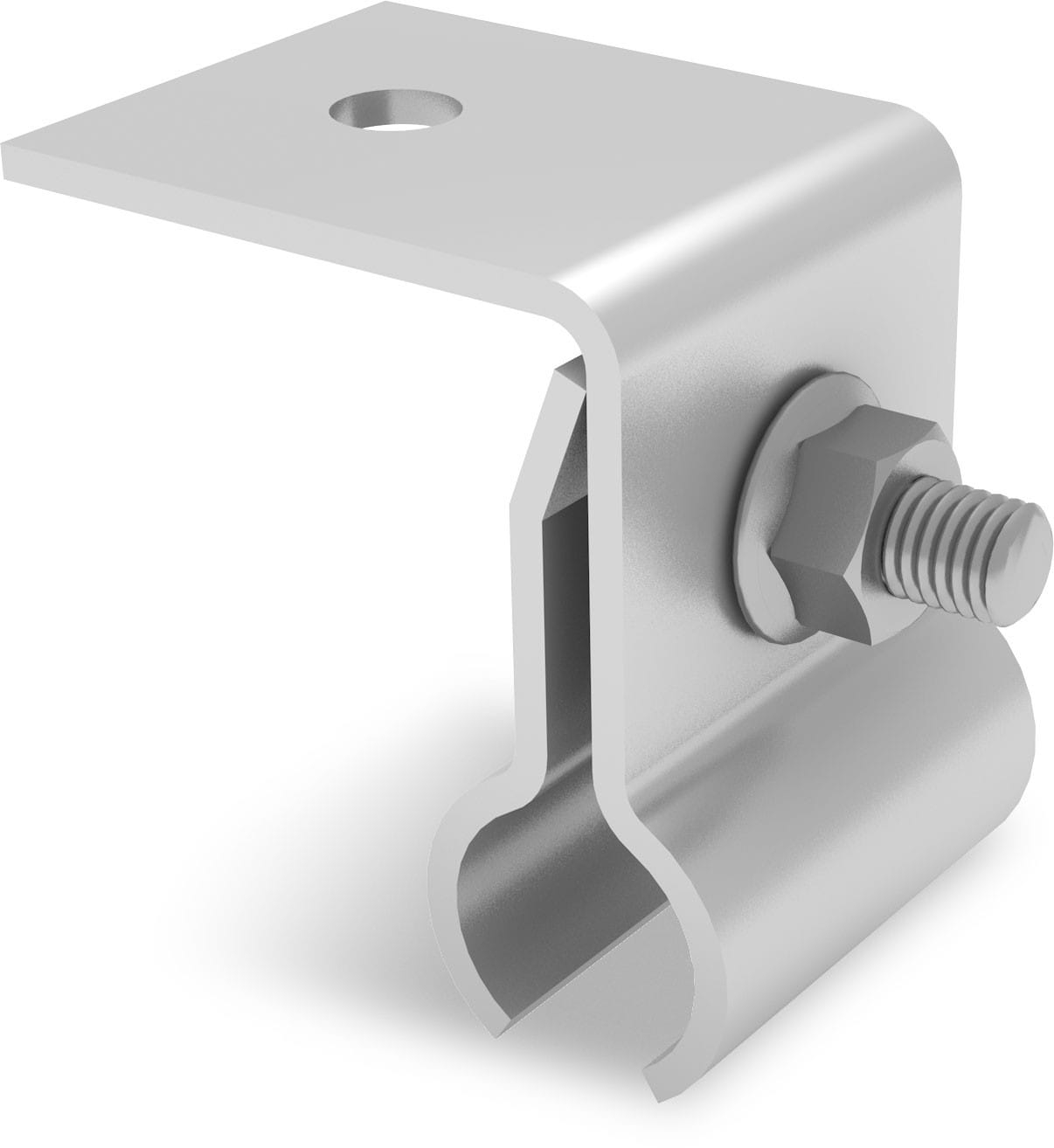

Solid Round SeamClamp este o clema de prindere pentru structuri fotovoltaice instalate pe acoperisuri metalice cu falt rotunjit. Rolul sau este de a crea un punct de fixare pentru sina de montaj SolidRail, fara a perfora invelitoarea. Este destinata acoperisurilor Kalzip cu falt rotunjit si se utilizeaza in configuratii de montaj pe acoperis inclinat.

Componenta este fabricata din otel inoxidabil 1.4301, cu elemente de fixare din clasa A2-70 si finisaj brut de laminare. Deschiderea pentru falt este de 10,5 mm. Fisa tehnica indica dimensiuni de reper de 50 mm, 40 mm, 57 mm, 56 mm, 19 mm, 17 mm, 11 mm si grosimi de 2,5 mm. Greutatea aproximativa este de 130 g. Pentru strangerea clemei sunt indicate un surub M8 x 25 conform DIN 933 A2 si o piulita M8 DIN 6923.

Montajul se realizeaza prin pozitionarea clemei pe faltul rotunjit, urmata de strangerea controlata a ansamblului de fixare. Orificiul rotund superior permite conectarea la sina SolidRail cu elementele de montaj compatibile ale sistemului. Clema nu este reglabila, nu include placa de montaj si trebuie utilizata impreuna cu accesoriile necesare configuratiei de structura proiectate.

Prinderea se face prin clampare, astfel ca nu este necesara perforarea acoperisului. Inaintea instalarii trebuie verificata compatibilitatea dintre geometria faltului si deschiderea clemei, precum si capacitatea invelitorii de a prelua sarcinile sistemului fotovoltaic. Respectati proiectul de montaj, distantele dintre punctele de fixare si cerintele privind actiunea vantului si a zapezii pentru locatie.

Intrebari frecvente

Pentru ce tip de acoperis este destinata clema?

Este destinata acoperisurilor metalice Kalzip cu falt rotunjit, cu deschiderea de 10,5 mm.

Cu ce tip de sina de montaj este compatibila?

Clema este proiectata pentru fixarea sinei de montaj SolidRail.

Este necesara perforarea invelitorii?

Nu. Fixarea pe falt se realizeaza prin strangere, fara perforarea acoperisului.

Din ce material este realizata?

Este realizata din otel inoxidabil 1.4301, iar elementele de fixare indicate sunt din inox A2-70.

Este reglabila?

Nu, clema nu este reglabila. Compatibilitatea cu profilul de falt trebuie verificata inainte de montaj.
