Descriere

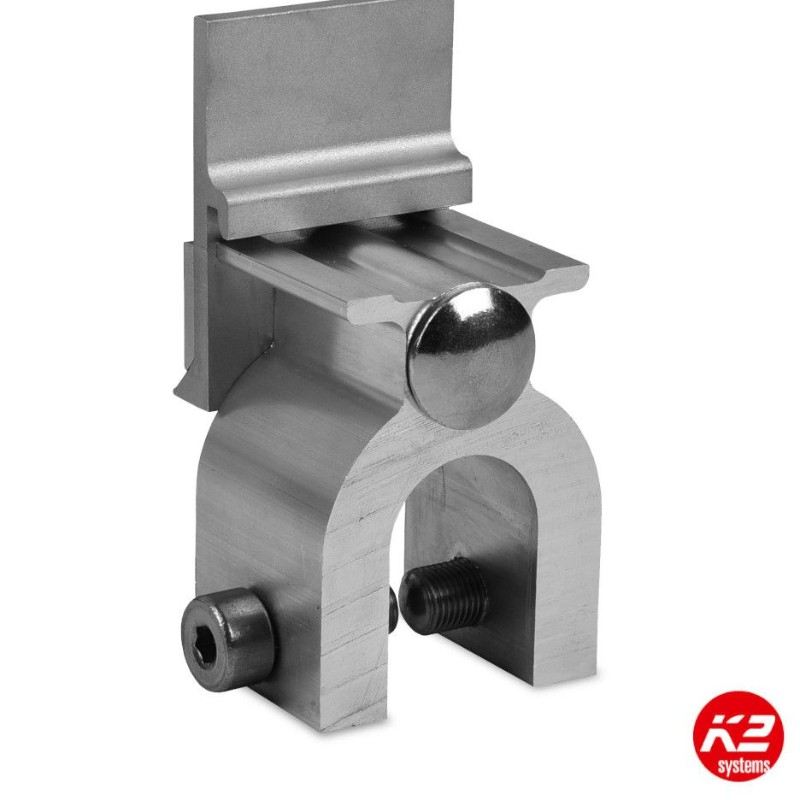

Clema rotunda pentru falt este un element de fixare destinat structurilor fotovoltaice instalate pe acoperisuri inclinate din tabla cu profil de falt rotund. Aceasta realizeaza prinderea mecanica de falt si permite montarea directa a sinei SingleRail, fara perforarea tablei de acoperis. Este potrivita pentru profile de tip Bemo, Kalzip, Aluform sau RIB ROOF Evolution.

Componenta este fabricata din aluminiu, iar suruburile de fixare sunt din otel inoxidabil A2. Clema este destinata falturilor rotunde cu grosimea tablei cuprinsa intre 0,6 si 1,2 mm. Deschiderea specificata pentru profilul de falt este de 25 mm. Pentru montaj, documentatia tehnica indica un cuplu de strangere de 18 Nm pentru clema si 15 Nm pentru conexiunea cu sina.

Montajul se realizeaza prin pozitionarea clemei pe faltul rotund, urmata de strangerea controlata a suruburilor si conectarea laterala la sina SingleRail. Configuratia permite realizarea unei substructuri pentru module fotovoltaice pe acoperisuri cu tabla faltuita, fara gaurirea invelitorii. Distantele dintre punctele de fixare, pozitia sinelor si numarul de cleme se stabilesc in functie de proiectul structurii si de incarcarile locale.

Inainte de instalare trebuie verificata compatibilitatea dintre geometria faltului, grosimea tablei si domeniul de utilizare al clemei. Strangerea trebuie efectuata cu scule calibrate, la cuplurile recomandate, pentru a evita deformarea profilelor sau o fixare insuficienta. Montajul trebuie executat de personal calificat, cu respectarea instructiunilor sistemului de montaj, a proiectului static si a regulilor de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este recomandata aceasta clema?

Este destinata acoperisurilor inclinate din tabla cu falt rotund, inclusiv profile similare cu Bemo, Kalzip, Aluform si RIB ROOF Evolution.

Este compatibila cu orice sina de montaj?

Clema este conceputa pentru conectare cu sistemul de sine SingleRail. Compatibilitatea cu alte sisteme trebuie verificata separat in documentatia tehnica.

Este necesara perforarea tablei acoperisului?

Nu. Fixarea se realizeaza prin strangere pe faltul rotund, fara perforarea invelitorii.

Ce grosime a tablei este acceptata?

Este indicata pentru tabla cu grosimea cuprinsa intre 0,6 si 1,2 mm.

Ce cuplu de strangere se foloseste la montaj?

Documentatia tehnica indica 18 Nm pentru clema si 15 Nm pentru conexiunea cu sina. Se recomanda utilizarea unei chei dinamometrice calibrate.
