Descriere

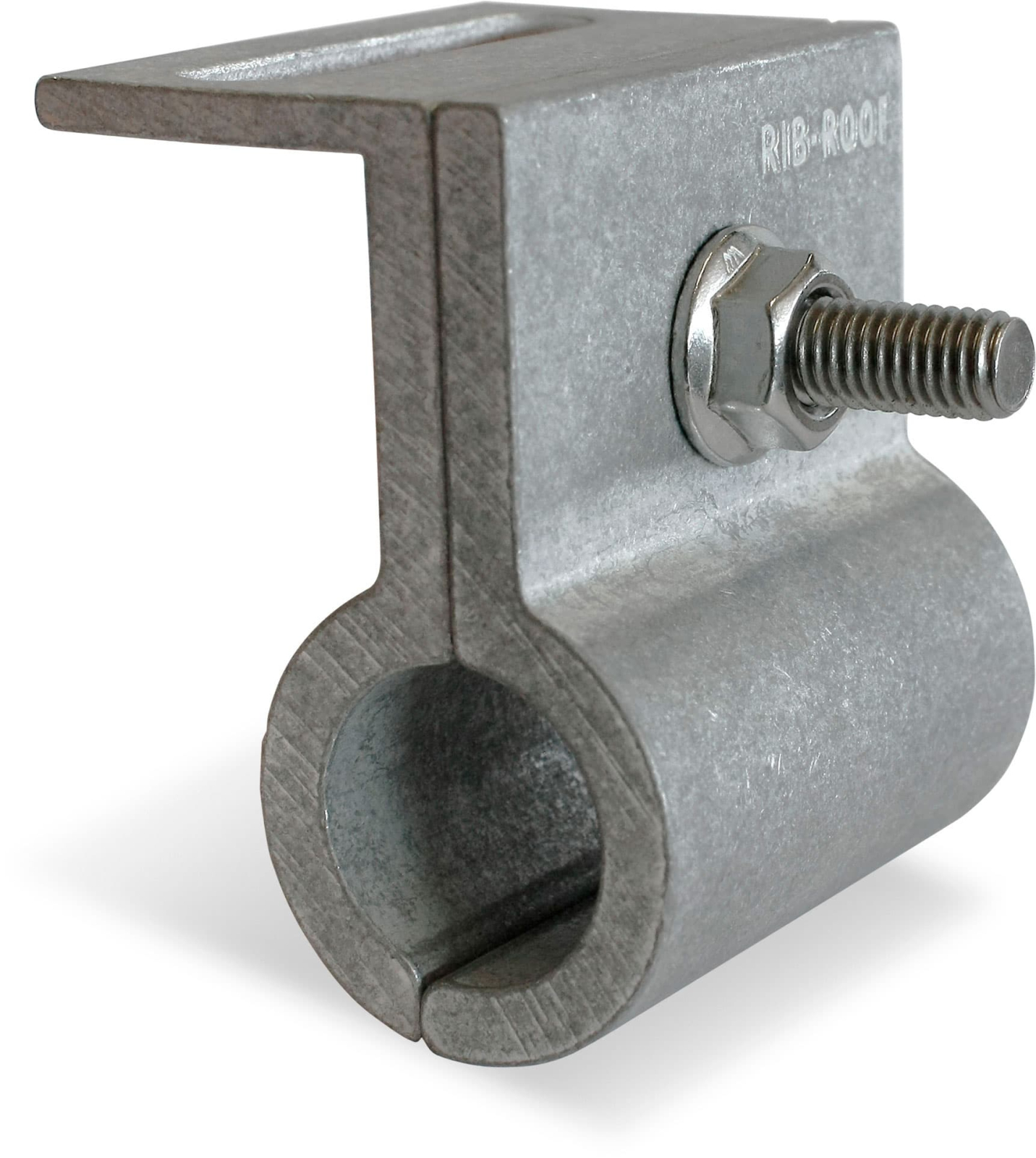

Clema rotunda RibRoofEvolution este un element de fixare pentru structuri fotovoltaice instalate pe acoperisuri inclinate cu invelitoare metalica de tip Rib Roof Evolution. Rolul sau este de a crea punctul de prindere pentru sina SolidRail, oferind o solutie dedicata pentru configuratia specifica a rostului rotund al acestui tip de profil metalic.

Componenta este realizata din aluminiu EN AW 6063 T66, un material adecvat pentru sisteme de montaj fotovoltaic. Clema este proiectata pentru un diametru de 23 mm, este destinata sistemului de montaj SolidRail si are o greutate de aproximativ 0,17 kg per bucata. Unitatea de vanzare este de 1 bucata.

Montajul se realizeaza pe profilul metalic Rib Roof Evolution, apoi sina SolidRail se fixeaza conform configuratiei sistemului. Pentru acest tip de clema, instructiunile de montaj indica valori de cuplu MC de 20 Nm si MR de 32 Nm. Montarea trebuie efectuata cu elementele de conectare compatibile si cu respectarea documentatiei tehnice a sistemului de structura.

Produsul se utilizeaza exclusiv pe acoperisuri inclinate cu profil metalic compatibil Rib Roof Evolution si nu trebuie adaptat pentru alte tipuri de falt, rost sau profil fara verificare tehnica. Dimensionarea numarului de puncte de fixare, distantele dintre sine si verificarea sarcinilor de vant si zapada trebuie realizate pentru proiectul concret, in conformitate cu instructiunile sistemului si conditiile locale de montaj.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita clema RibRoofEvolution?

Este destinata acoperisurilor inclinate cu profil metalic Rib Roof Evolution si rost rotund compatibil.

Cu ce sina de montaj este compatibila?

Clema este proiectata pentru utilizare cu sina SolidRail.

Care este diametrul compatibil al profilului?

Diametrul specificat pentru aceasta clema este de 23 mm.

Din ce material este realizata?

Componenta este realizata din aluminiu EN AW 6063 T66.

Ce cupluri sunt indicate in instructiunile de montaj?

Pentru acest tip de clema, instructiunile indica valorile MC de 20 Nm si MR de 32 Nm. Respectati intotdeauna documentatia tehnica aferenta configuratiei instalate.
