Descriere

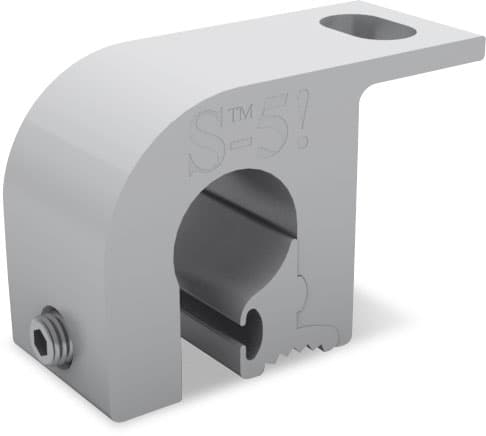

Clema S-5! Z-Mini FL este un element de fixare pentru structuri fotovoltaice instalate pe acoperisuri inclinate din tabla cu falt rotund. Este proiectata pentru realizarea conexiunii dintre invelitoarea metalica si sina de montaj din sistemul SolidRail, fara a necesita strapungerea tablei. Constructia in doua piese, cu piesa de adaptare, permite prinderea controlata pe profilul faltului.

Componenta este realizata din aluminiu si este destinata profilelor de falt rotund. Latimea de deschidere este de 22 mm, iar instructiunile de montaj indica utilizarea pe tabla cu grosimea de 0,6 pana la 1,2 mm si pe profil de falt cu diametrul de maximum 23 mm. Greutatea piesei este de 0,119 kg. Clema dispune de surub de strangere cu locas hexagonal si este indicata pentru sistemul de montaj SolidRail.

Montajul se realizeaza prin pozitionarea clemei direct pe faltul rotund, urmata de strangerea surubului conform instructiunilor sistemului. Pentru conexiunea cu sina SolidRail se folosesc componentele de prindere compatibile ale sistemului, selectate separat in functie de configuratia structurii. Instructiunile de montaj indica un cuplu MC de 15 pana la 17 Nm; pentru tabla din otel zincat cu grosime mai mare de 0,7 mm este indicat un cuplu de 18 pana la 20 Nm. Cuplul MR indicat este de 32 Nm.

Inainte de instalare trebuie verificata compatibilitatea reala a geometriei faltului, grosimea tablei, capacitatea portanta a acoperisului si configuratia proiectului fotovoltaic. Clema se utilizeaza exclusiv pe falturi rotunde compatibile si trebuie montata de personal calificat, cu respectarea instructiunilor de instalare, a calculelor statice ale structurii si a reglementarilor locale aplicabile.

Intrebari frecvente

Pentru ce tip de acoperis este folosita aceasta clema?

Este destinata acoperisurilor inclinate din tabla cu falt rotund, pentru fixarea structurii fotovoltaice fara perforarea invelitorii.

Cu ce sistem de sine este compatibila?

Clema este proiectata pentru utilizare cu sistemul de sine SolidRail.

Care este deschiderea clemei?

Latimea de deschidere indicata pentru aceasta clema este de 22 mm.

Ce grosime a tablei este compatibila?

Instructiunile de montaj indica tabla cu grosimea cuprinsa intre 0,6 si 1,2 mm, cu profil de falt de maximum 23 mm.

Este necesara perforarea acoperisului?

Nu. Fixarea se face prin strangere pe faltul rotund compatibil, fara strapungerea tablei.
