Descriere

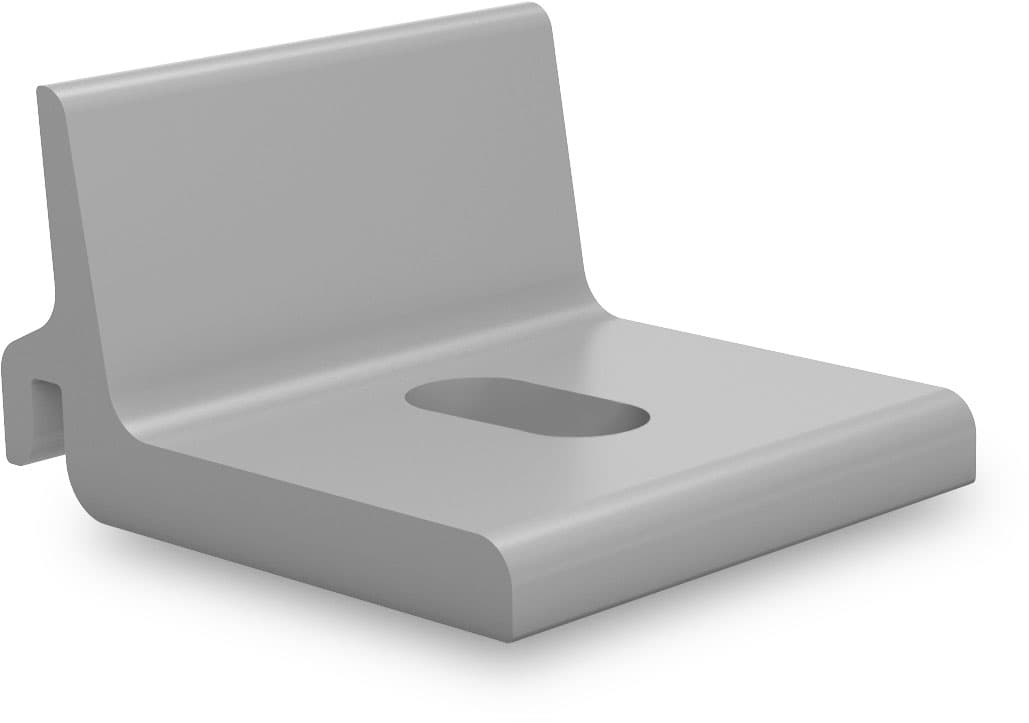

Climber 36/50 M10 este un accesoriu de fixare pentru structuri fotovoltaice, proiectat pentru realizarea conexiunii dintre sina de montaj si punctul de prindere al acoperisului. Forma sa compacta cu gaura alungita permite utilizarea in configuratii de montaj unde este necesara adaptarea pozitiei dintre sina si elementul de ancorare. Este potrivit pentru aplicatii pe acoperis inclinat, precum si pentru sisteme fotovoltaice instalate pe acoperis plat.

Piesa este realizata din aluminiu EN AW-6063 T66 si este prevazuta pentru elemente de fixare M10. Se utilizeaza pentru fixarea sinelor SingleRail sau CrossRail pe suruburi tip hanger bolt M10 ori ancore de acoperis M10. De asemenea, poate avea rol de element de conexiune intre piciorul de montaj pentru acoperis plat si componenta Dome FixPro. Produsul se livreaza individual, iar greutatea declarata este de aproximativ 0,043 kg.

Montajul se realizeaza ca parte a unei structuri fotovoltaice compatibile, impreuna cu sina, elementul de ancorare M10 si, unde configuratia o necesita, placa adaptoare corespunzatoare. Gaura alungita ajuta la alinierea corecta a ansamblului inainte de strangerea finala. Pentru o instalare corecta, alegerea elementelor de prindere, pozitionarea sinelor si cuplul de strangere trebuie stabilite conform configuratiei sistemului si instructiunilor tehnice aplicabile.

Componenta trebuie folosita exclusiv in sisteme de montaj compatibile si pe suporturi de acoperis evaluate corespunzator. Inaintea instalarii se verifica rezistenta structurii suport, tipul ancorei, distantele de montaj si incarcarile din vant si zapada specifice proiectului. Montajul trebuie efectuat de personal calificat, cu respectarea regulilor de lucru la inaltime si a documentatiei de proiect.

Intrebari frecvente

Pentru ce se utilizeaza acest element de fixare?

Se utilizeaza pentru conectarea sinelor de montaj la suruburi sau ancore de acoperis cu prindere M10 si poate fi folosit si ca element de legatura intr-o configuratie pentru acoperis plat.

Cu ce tip de prindere este compatibila piesa?

Piesa este prevazuta pentru utilizarea cu elemente de fixare M10.

Din ce material este realizata?

Este fabricata din aluminiu EN AW-6063 T66.

Poate fi utilizata pe acoperis inclinat si pe terasa?

Da. Este destinata aplicatiilor pe acoperis inclinat si pe acoperis plat, in cadrul sistemelor de montaj compatibile.

Ce trebuie verificat inainte de montaj?

Se verifica compatibilitatea cu sina si prinderea aleasa, rezistenta suportului, pozitionarea elementelor de fixare si cerintele de incarcare ale proiectului.
