Descriere

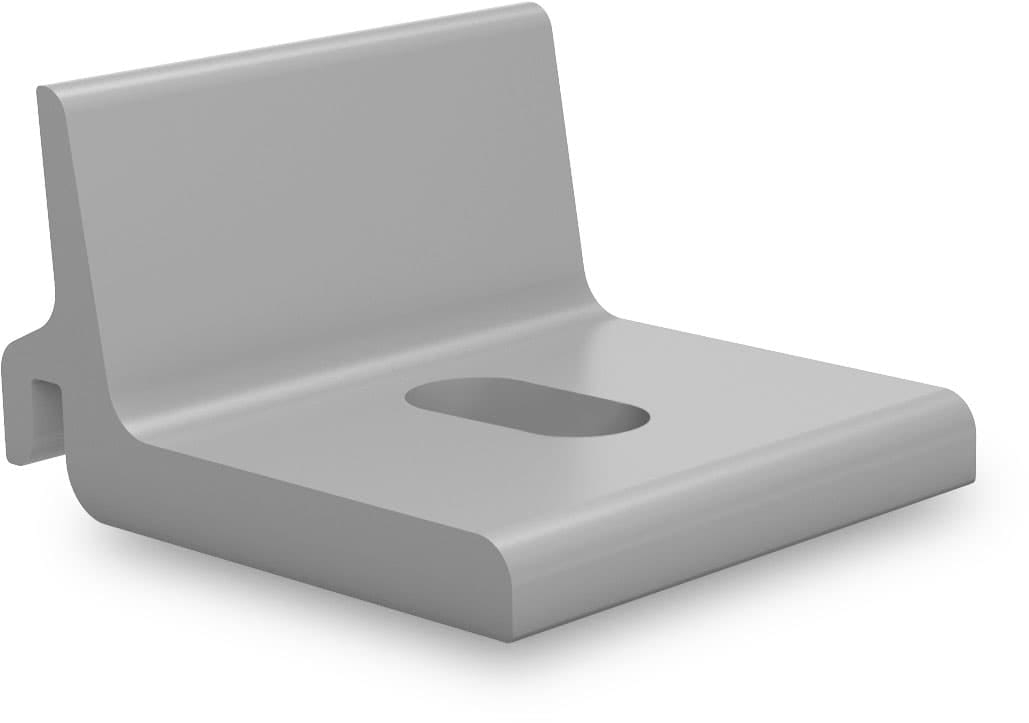

Climber 36 50 M12 este un element de fixare pentru structuri fotovoltaice, proiectat pentru realizarea conexiunii dintre sina de montaj si punctul de ancorare de pe acoperis. Fanta alungita permite pozitionarea controlata a sinei K2 SingleRail sau CrossRail pe suruburi pentru lemn cu filet M12 ori pe ancore de acoperis M12. Poate fi utilizat atat in aplicatii pe acoperis inclinat, cat si pe acoperis plat, inclusiv ca element de legatura intre un picior de montaj pentru acoperis plat si Dome FixPro.

Piesa este fabricata din aluminiu EN AW 6063 T66, material potrivit pentru componente de structura usoare si rezistente la coroziune. Este destinata gaurilor sau punctelor de fixare M12 si are dimensiuni declarate de 50 mm latime, 27 mm inaltime si 45 mm adancime. Greutatea unei piese este de aproximativ 0,044 kg. Componenta este furnizata individual, fara materiale de fixare incluse.

Este compatibila cu sistemele K2 Dome 6 si K2 SingleRail, iar utilizarea impreuna cu sina SingleRail sau CrossRail se face conform configuratiei proiectului. Pentru conexiunea la ancora sau surub M12 poate fi necesara utilizarea unei placi adaptoare M12 compatibile, in functie de tipul suportului de acoperis si de solutia de montaj aleasa. Montajul trebuie executat conform planului de proiect si instructiunilor sistemului, cu respectarea cuplului de 16 Nm indicat in documentatia de montaj pentru etapa de fixare a sinei.

Instalarea trebuie realizata numai de personal calificat, dupa verificarea capacitatii portante a acoperisului si a incarcarilor specifice proiectului, inclusiv vant si zapada. Se vor utiliza exclusiv componente compatibile ale sistemului de montaj, iar pozitionarea si strangerea trebuie verificate inainte de montarea modulelor. Respectati cerintele locale privind securitatea lucrului la inaltime, impamantarea si protectia la trasnet, precum si instructiunile producatorului pentru fiecare componenta utilizata.

Intrebari frecvente

Pentru ce se utilizeaza Climber 36 50 M12?

Se utilizeaza pentru fixarea unei sine K2 SingleRail sau CrossRail pe un surub ori o ancora de acoperis M12. De asemenea, poate functiona ca element de conectare intre piciorul de montaj pentru acoperis plat si Dome FixPro.

Cu ce sisteme de montaj este compatibila piesa?

Este declarata ca fiind compatibila cu sistemele K2 Dome 6 si K2 SingleRail. Sina si restul accesoriilor trebuie selectate conform configuratiei tehnice a proiectului.

Este inclus materialul de fixare?

Nu. Componenta se livreaza fara materiale de fixare, astfel ca suruburile, piulitele sau placa adaptoare necesara se aleg separat, in functie de punctul de ancorare.

Ce material are componenta?

Este realizata din aluminiu EN AW 6063 T66, iar dimensiunile declarate sunt 50 mm latime, 27 mm inaltime si 45 mm adancime.

Poate fi folosita pe acoperis plat si inclinat?

Da. Este prevazuta pentru utilizare atat pe acoperis plat, cat si pe acoperis inclinat, cu respectarea instructiunilor de montaj, a proiectului static si a tipului de ancora utilizat.
