Descriere

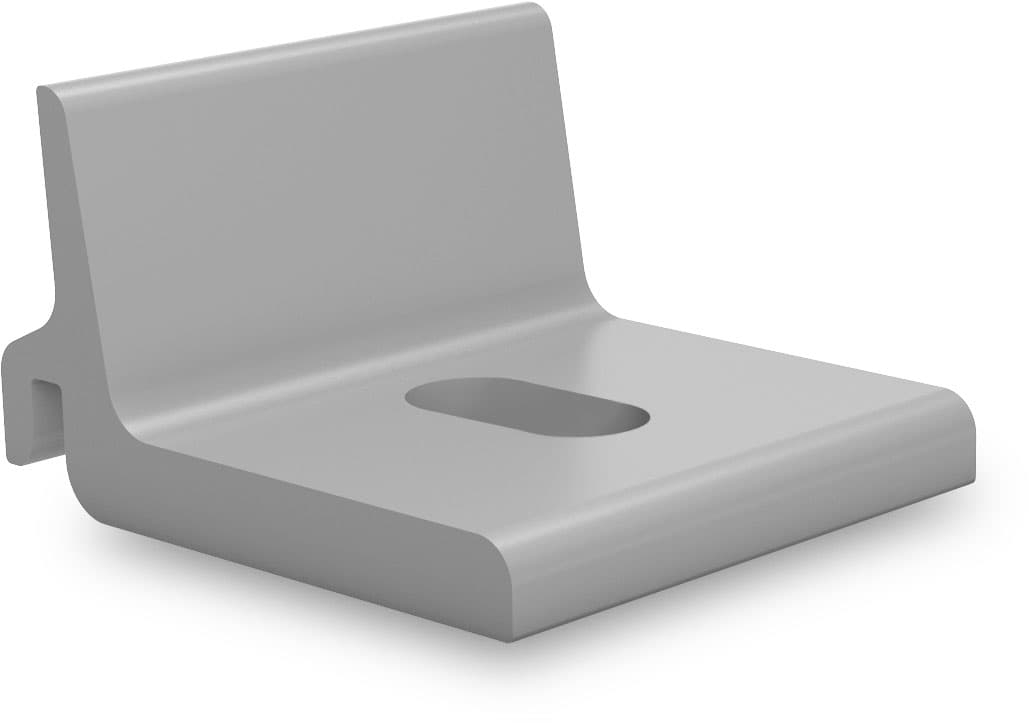

Climber 36 50 Solo long hole este un accesoriu de montaj destinat structurilor fotovoltaice instalate pe acoperisuri inclinate. Rolul sau este de a realiza legatura dintre sina de montaj si carligul de acoperis, fiind compatibil cu sinele SingleRail 36, SingleRail 50, CrossRail 36 si CrossRail 48. Orificiul alungit permite pozitionarea controlata a componentei in timpul alinierii structurii.

Piesa este fabricata din aluminiu EN AW 6063 T66, un material utilizat pentru componente de structura usoare si rezistente la coroziune. Dimensiunile declarate sunt de 50 mm latime, 45 mm adancime si 27 mm inaltime, iar greutatea este de 0,035 kg per bucata. Produsul este livrat ca element individual, fara materiale de fixare incluse. Unitatea de vanzare este de 200 bucati, ambalate in cutie.

La montaj, componenta se aseaza intre sina compatibila si carligul de acoperis, conform configuratiei structurii. In cadrul sistemului SingleHook, montarea sinei se realizeaza cu ajutorul acestei piese si al unui surub cu cap hexagonal interior M8 x 20, iar instructiunile sistemului indica un cuplu de strangere de 16 Nm pentru fixarea sinei pe carlig. Configuratia finala, tipul carligului, numarul punctelor de sustinere si accesoriile necesare trebuie stabilite pentru proiectul concret.

Utilizarea trebuie facuta exclusiv in sisteme compatibile si conform instructiunilor de montaj ale structurii fotovoltaice. Pentru aplicatiile SingleHook pe acoperis inclinat, instructiunile sistemului prevad verificarea capacitatii de sustinere a acoperisului, respectarea reglementarilor locale si realizarea legarii la pamant sau a echipotentializarii conform cerintelor nationale. Montajul este recomandat a fi efectuat de personal calificat, fara utilizarea carligelor sau sinelor ca puncte de sprijin ori acces pe acoperis.

Intrebari frecvente

Pentru ce se utilizeaza Climber 36 50 Solo long hole?

Se utilizeaza pentru fixarea sinelor SingleRail 36 si 50 sau CrossRail 36 si 48 pe carligul de acoperis, in structuri fotovoltaice pentru acoperis inclinat.

Din ce material este realizata piesa?

Este realizata din aluminiu EN AW 6063 T66.

Sunt incluse suruburile de fixare?

Nu. Produsul este un element individual, fara materiale de fixare incluse. Suruburile si celelalte componente se selecteaza in functie de configuratia structurii.

Ce dimensiuni are componenta?

Componenta are 50 mm latime, 45 mm adancime si 27 mm inaltime.

Ce cuplu de strangere se foloseste la montaj?

In instructiunile sistemului SingleHook, fixarea sinei pe carlig cu aceasta componenta este indicata la un cuplu de strangere de 16 Nm. Respecta intotdeauna instructiunile specifice configuratiei instalate.
