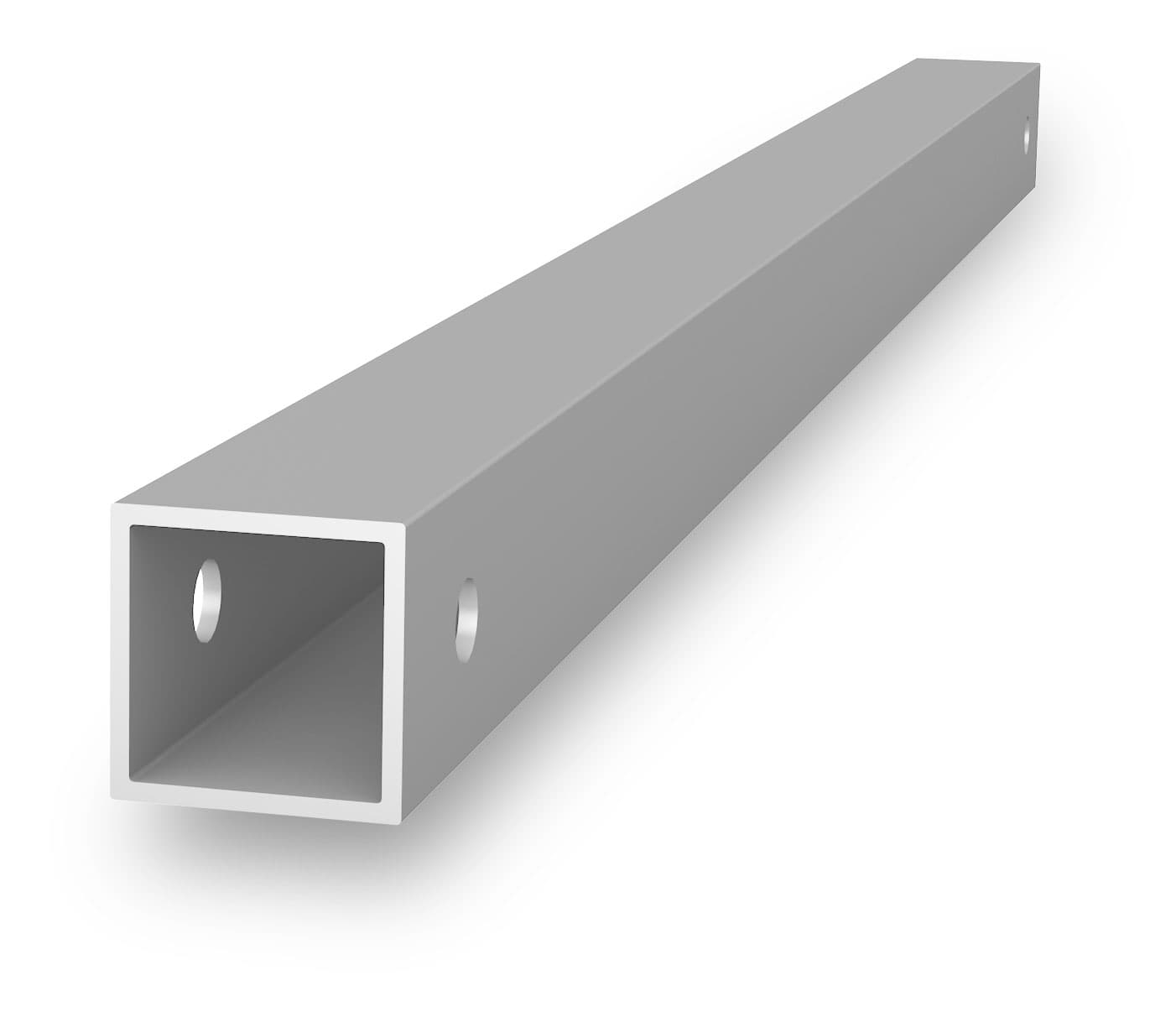

Contravantuire TiltUp Vento 558 mm

Descriere

Contravantuirea TiltUp Vento cu lungimea de 558 mm este un element de elevare utilizat in structurile fotovoltaice pentru acoperis plat. Rolul sau este de a sustine geometria structurii TiltUp Vento impreuna cu grinda superioara si piciorul sistemului, contribuind la realizarea unei configuratii stabile pentru modulele fotovoltaice.

Piesa este fabricata din aluminiu EN AW 6060 T6 si are o lungime de 558 mm. Greutatea declarata este de 0,336 kg, iar unitatea de vanzare este de 1 bucata. Este destinata exclusiv sistemului TiltUp Vento si face parte din categoria componentelor de elevare pentru instalatii fotovoltaice pe acoperis plat.

Montajul se realizeaza ca parte a ansamblului TiltUp Vento, in combinatie cu grinda TiltUp Vento Beam, piciorul TiltUp Vento Foot, boltul de conectare si elementul de siguranta compatibil. In instructiunile sistemului, varianta de 558 mm este utilizata, in functie de configuratia proiectului, inclusiv pentru inclinare de 25 grade cu module montate portret avand lungimea intre 1386 si 1751 mm, respectiv cu module montate landscape cu latimea intre 950 si 1350 mm. Selectia finala a componentelor si dimensiunilor trebuie realizata conform configuratiei calculate pentru proiect.

Instalarea trebuie efectuata numai conform instructiunilor de montaj si raportului de proiectare al sistemului. La conexiunea grinda contravantuire, piulita trebuie sa se aseze complet pe componenta, fara a forta flansa, iar filetul trebuie sa depaseasca elementul de strangere cu minimum doua spire. Verifica proiectarea structurala, balastarea sau ancorarea, capacitatea portanta a acoperisului, drenajul apei si cerintele locale privind protectia la trasnet inainte de punerea in functiune.

Intrebari frecvente

Pentru ce se utilizeaza aceasta contravantuire?

Este utilizata ca element de sustinere in structurile fotovoltaice TiltUp Vento pentru acoperisuri plate, impreuna cu grinda, piciorul de fixare si accesoriile de conectare compatibile.

Din ce material este fabricata piesa?

Contravantuirea este fabricata din aluminiu EN AW 6060 T6.

Ce lungime are contravantuirea?

Lungimea nominala a piesei este de 558 mm.

Poate fi montata independent de restul structurii?

Nu. Este o componenta a unui sistem de montaj si trebuie instalata impreuna cu elementele compatibile, conform instructiunilor de montaj si proiectului structural al instalatiei.

Pentru ce inclinare poate fi folosita varianta de 558 mm?

Utilizarea depinde de orientarea modulelor si de dimensiunile acestora. In anumite configuratii ale sistemului, aceasta lungime este prevazuta pentru inclinare de 25 grade sau, pentru anumite module portret mai lungi, pentru inclinare de 20 grade. Selectia se face conform proiectului.
