Descriere

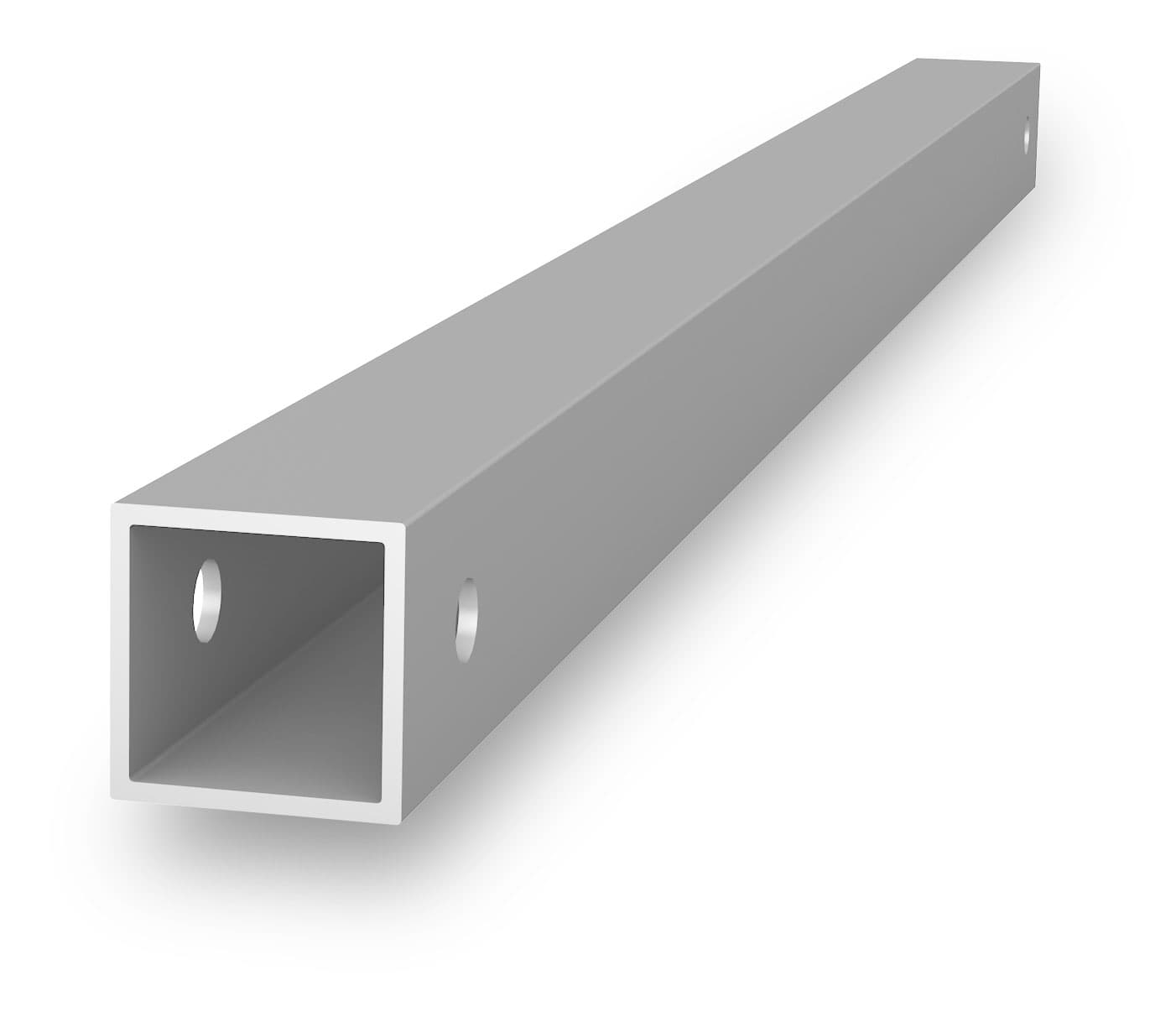

Contravantuirea TiltUp Vento Brace de 446 mm este o componenta de elevare si rigidizare posterioara destinata structurilor fotovoltaice TiltUp Vento. Se utilizeaza exclusiv ca parte a ansamblului de montaj pentru acoperis plat, contribuind la formarea suportului inclinat pentru modulele fotovoltaice.

Piesa este fabricata din aluminiu EN AW 6060 T6 si are lungimea de 446 mm. Greutatea declarata este de 0,267 kg, iar unitatea de vanzare este de 1 bucata. Componenta este destinata aplicatiilor pe acoperisuri plate, in cadrul sistemului compatibil de elevare.

Montajul se realizeaza impreuna cu piciorul de sustinere, grinda superioara, sinele de montaj si elementele de fixare prevazute pentru sistem. Conform instructiunilor de montaj, aceasta lungime de contravantuire este utilizata in configuratii la inclinarea de 20 grade, inclusiv pentru module montate portrait cu lungimi intre 1386 si 1751 mm sau pentru configuratii landscape cu latimi intre 950 si 1350 mm. Alegerea configuratiei trebuie validata pentru proiectul concret.

Pentru siguranta structurii, instalarea trebuie efectuata numai conform instructiunilor de montaj si calculelor statice ale proiectului. Sistemul este destinat acoperisurilor cu panta de maximum 3 grade, iar balastarea, distantele de montaj, prinderile si capacitatea suportului trebuie stabilite in functie de conditiile locatiei, incarcarile de vant si zapada si raportul tehnic al proiectului.

Intrebari frecvente

Pentru ce este utilizata contravantuirea TiltUp Vento Brace de 446 mm?

Este utilizata ca element posterior de elevare si rigidizare in structurile TiltUp Vento pentru montajul modulelor fotovoltaice pe acoperisuri plate.

Din ce material este fabricata piesa?

Componenta este fabricata din aluminiu EN AW 6060 T6.

Poate fi folosita individual?

Nu. Piesa este proiectata pentru integrare intr-un ansamblu complet de montaj, impreuna cu componentele compatibile si conform configuratiei calculate pentru proiect.

Ce inclinare poate sustine aceasta varianta de 446 mm?

In instructiunile sistemului, varianta de 446 mm este prevazuta pentru configuratii cu inclinare de 20 grade. Compatibilitatea finala depinde de orientarea, dimensiunile modulelor si calculul proiectului.

Care sunt conditiile importante de montaj?

Montajul trebuie realizat pe baza instructiunilor tehnice si a calculului static al proiectului, cu respectarea conditiilor acoperisului, a balastarii si a solicitarilor locale de vant si zapada.
