Descriere

D-Dome 6.10 Base Set L este un set de baza preasamblat pentru realizarea structurilor fotovoltaice D-Dome 6.10 pe acoperisuri plate. Este conceput pentru configuratii cu module dispuse in sistem dublu, oferind o baza de montaj pregatita pentru asamblare eficienta si repetabila in cadrul proiectelor rezidentiale, comerciale sau industriale.

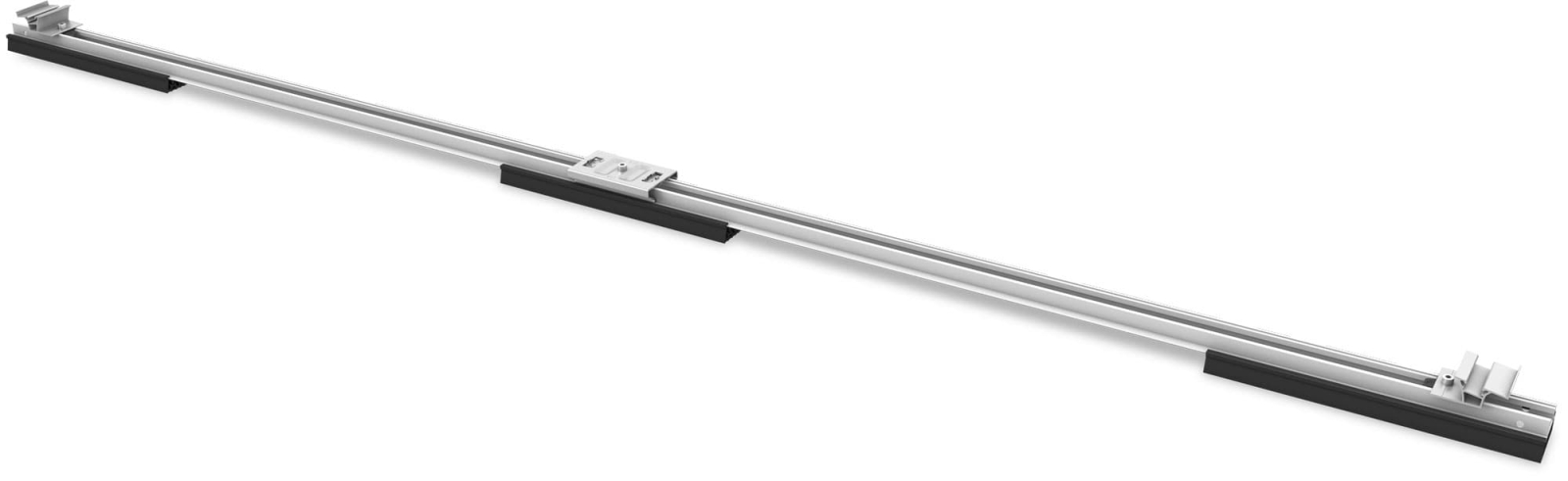

Setul este destinat modulelor fotovoltaice cu latimea cuprinsa intre 1061 si 1170 mm. Componenta include o sina BasicRail cu lungimea de 2,48 m, doua elemente de sustinere Dome 6.10 SD, o placa Dome 6 MidPlate si trei covorase Dome Mat S. Dimensiunile ansamblului sunt de aproximativ 2480 x 75 x 77,5 mm. Materialele utilizate sunt aluminiu, EPDM si otel inoxidabil, pentru o combinatie intre rezistenta mecanica, protectia suprafetei de contact si durabilitate la exterior.

Montajul se realizeaza conform planului de proiectare al sistemului D-Dome 6, cu pozitionarea sinelor si a elementelor preasamblate pe acoperisul plat. Pentru completarea structurii sunt necesare componentele specifice configuratiei, precum elemente de ridicare pentru module, cleme de fixare, conectori intre sine, management de cabluri si, daca proiectul o impune, balast sau fixare mecanica suplimentara. Compatibilitatea modulelor, distantele dintre randuri si necesarul de balast trebuie stabilite prin proiectare.

Utilizarea corecta presupune verificarea capacitatii portante a acoperisului si a presiunii admisibile asupra izolatiei, atunci cand aceasta exista. Sistemul este adecvat modulelor cu rama, cu inaltimea ramei intre 30 si 50 mm; unghiul de inclinare este in jur de 10 grade si poate varia usor in functie de latimea modulului. Este necesara mentinerea evacuarii libere a apei, respectarea distantei fata de marginea acoperisului, aplicarea normelor locale de protectie la trasnet si efectuarea de verificari periodice ale instalatiei.

Intrebari frecvente

Pentru ce latime de module este potrivit setul?

Setul este destinat modulelor fotovoltaice cu latimea intre 1061 si 1170 mm.

Ce componente sunt incluse in set?

Pachetul include o sina BasicRail de 2,48 m, doua suporturi Dome 6.10 SD, o placa Dome 6 MidPlate si trei covorase Dome Mat S.

Pe ce tip de acoperis se utilizeaza?

Este destinat structurilor fotovoltaice D-Dome 6.10 montate pe acoperis plat.

Sunt incluse toate piesele necesare pentru o instalatie completa?

Nu. Pentru o structura completa pot fi necesare, in functie de proiect, elemente de ridicare, cleme pentru module, conectori, accesorii pentru cabluri, balast sau sisteme de fixare mecanica.

Ce trebuie verificat inainte de montaj?

Se verifica capacitatea portanta a acoperisului, rezistenta izolatiei la presiune, compatibilitatea modulelor, conditiile locale de vant si zapada, drenajul apei si cerintele de protectie la trasnet.
