Descriere

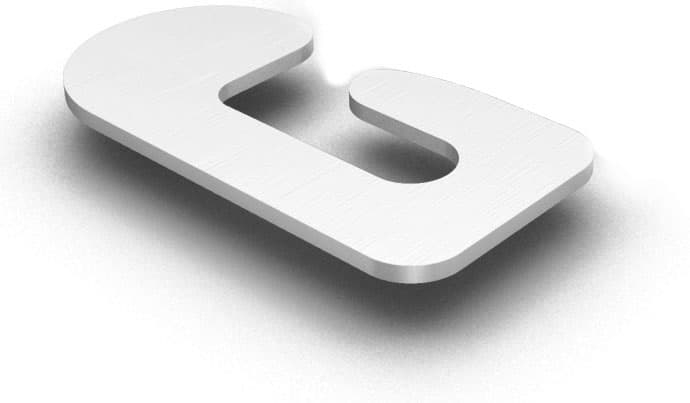

Discurile de reglare in forma G sunt accesorii pentru structuri de montaj fotovoltaic pe acoperis inclinat. Rolul lor este de a compensa diferentele de nivel aparute intre sina de montaj SolidRail si elementul de fixare al acoperisului, contribuind la obtinerea unei alinieri corecte a structurii suport pentru modulele fotovoltaice.

Piesa este realizata din aluminiu si are grosimea materialului de 2 mm. Dimensiunile declarate sunt de 65 mm latime si 30 mm adancime. Este o placa distantiera cu finisaj neprelucrat, fara material de fixare inclus, destinata utilizarii ca element de compensare in ansamblul de montaj.

Montajul se realizeaza prin pozitionarea discului intre sina si fixarea de acoperis compatibila, in punctele unde este necesara corectarea diferentei de inaltime. Forma G permite introducerea accesoriului in configuratia de montaj fara demontarea completa a ansamblului, facilitand reglajul local al alinierii sinelor.

Pentru siguranta si durabilitatea instalatiei, montajul trebuie efectuat conform instructiunilor sistemului de fixare utilizat si proiectului tehnic al acoperisului. Verificati compatibilitatea cu sinele, carligele sau celelalte puncte de fixare, respectati cuplurile de strangere prescrise si nu folositi piesa pentru aplicatii diferite de compensarea nivelului in structura de montaj.

Intrebari frecvente

La ce se folosesc discurile de reglare in forma G?

Sunt utilizate pentru compensarea diferentelor de nivel dintre sina SolidRail si elementele de fixare pentru acoperis compatibile, astfel incat structura de montaj sa poata fi aliniata corect.

Din ce material sunt realizate?

Discurile sunt realizate din aluminiu cu finisaj neprelucrat.

Ce grosime are un disc de reglare?

Grosimea materialului este de 2 mm.

Sunt incluse suruburile sau alte elemente de fixare?

Nu. Produsul este livrat fara material de fixare, iar elementele necesare se aleg in functie de configuratia structurii de montaj.

Pot fi utilizate la orice structura fotovoltaica?

Sunt destinate montajului sinelor SolidRail pe fixari de acoperis compatibile. Compatibilitatea trebuie verificata in functie de sistemul de montaj si proiectul tehnic al instalatiei.
