Descriere

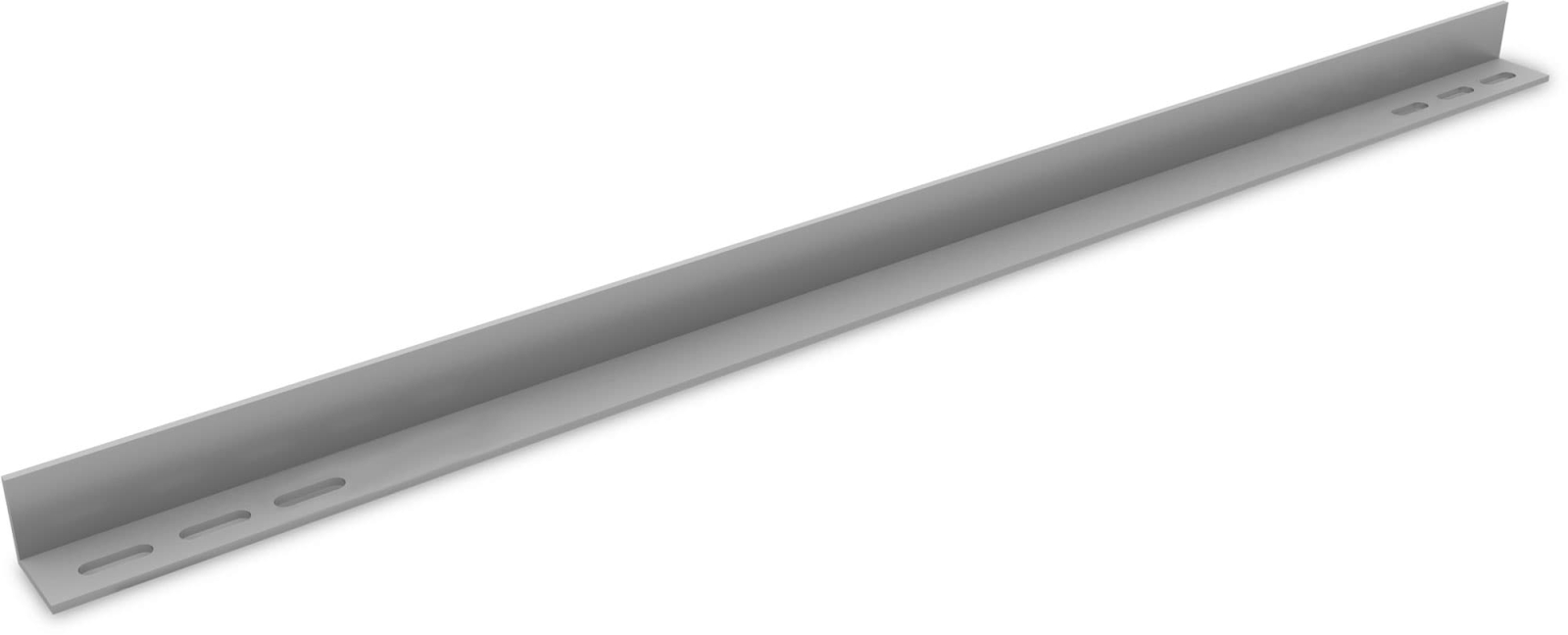

Dome Porter short este un profil de balastare destinat sistemelor fotovoltaice pentru acoperis plat din gama Dome 6. Rolul sau este de a sustine rapid si uniform dale sau alte greutati de balast, contribuind la stabilitatea configuratiei de montaj fara a incarca direct modulele fotovoltaice. Varianta short este aleasa in functie de lungimea modulului si de configuratia proiectului.

Profilul are dimensiunile de 1844 x 40 x 40 mm si este fabricat din aluminiu. Este recomandat pentru module cu lungimea intre 1392 si 1799 mm. Capacitatea maxima admisa de balast este de 108 kg, valoare care se distribuie pe doua profile Dome Porter montate. Produsul se livreaza ca profil individual, astfel ca necesarul se stabileste conform planului de montaj si calculelor de incarcare ale proiectului.

Montajul se realizeaza in structura sistemului Dome 6, utilizand cate doua piulite MK2 cu clema si suruburi M8 x 20 pentru fiecare profil, conform instructiunilor de montaj aplicabile. Profilele se pozitioneaza astfel incat sa preia balastul stabil, cu distantele si amplasarea stabilite in proiectul structurii. Pentru o instalare corecta, este important ca lungimea modulelor, tipul de structura si schema de balastare sa fie corelate inainte de montaj.

Balastul trebuie dimensionat pentru conditiile reale din santier, inclusiv zona de vant, inaltimea cladirii, tipul acoperisului si configuratia campului fotovoltaic. Nu se depaseste limita de 108 kg pentru doua profile si nu se admite sprijinirea profilelor pe suprafata acoperisului. Se recomanda montajul de catre personal calificat, cu respectarea documentatiei tehnice a structurii, a cerintelor acoperisului si a masurilor de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce este utilizat Dome Porter short?

Este utilizat pentru sustinerea dalelor sau a altor greutati de balast in structurile fotovoltaice pentru acoperis plat din gama Dome 6.

Ce lungimi de module sunt compatibile?

Profilul este destinat modulelor cu lungimea intre 1392 si 1799 mm, in configuratia corespunzatoare a sistemului de montaj.

Care este balastul maxim admis?

Balastul maxim admis este de 108 kg, distribuit pe doua profile Dome Porter montate.

Ce dimensiuni are profilul?

Profilul are 1844 mm lungime, 40 mm latime si 40 mm inaltime.

Cum se fixeaza profilul?

Fixarea se realizeaza in structura sistemului cu piulite MK2 cu clema si suruburi M8 x 20, conform planului de montaj aplicabil.
