Descriere

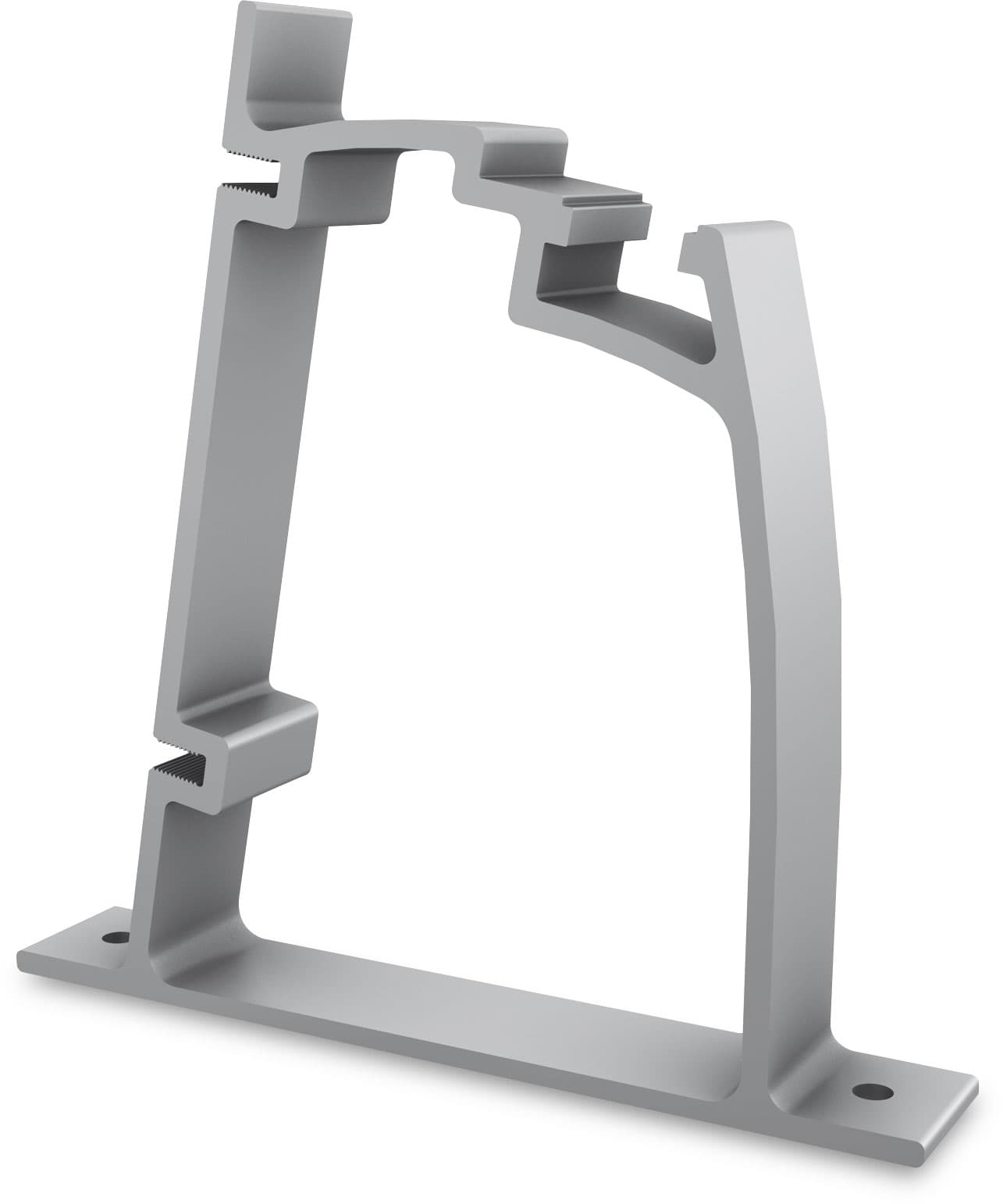

Dome S1000 Small este un element de sustinere ingust destinat realizarii structurii de montaj pentru module fotovoltaice in sistemul S Dome Small. Piesa se utilizeaza in combinatie cu sina MultiRail si cu ansamblul de cleme FlexClamp Small, contribuind la formarea unei configuratii cu module montate in orientare orizontala pe acoperisuri din tabla trapezoidala.

Componenta este realizata din aluminiu EN AW 6063 T66 si are latimea de 40 mm. Greutatea declarata pentru o bucata este de 0,559 kg. In cadrul sistemului complet, configuratia este proiectata pentru o inclinare a modulelor de 10 grade, iar clemele FlexClamp Small sunt destinate ramelor de module cu inaltimea intre 34 si 50 mm.

Montajul se face pe sina MultiRail prin introducerea a doua piulite de canal M K2 in profil, rotirea acestora pana la blocare si fixarea elementului cu doua suruburi M8x20 cu cap zimtat. Cuplul de strangere indicat pentru aceasta conexiune este de 16 Nm. Clema de modul se monteaza ulterior in canalele elementelor de elevare, conform instructiunilor sistemului.

Utilizarea este recomandata numai in configuratia de sistem compatibila si pe acoperisuri din tabla trapezoidala care respecta conditiile de proiectare. Pentru sistemul complet sunt prevazute table din otel cu grosimea de minimum 0,4 mm sau din aluminiu cu grosimea de minimum 0,5 mm, cu latimea nervurii de cel putin 22 mm. Verificarea statica a acoperisului, a incarcarilor de vant si zapada, a distantei fata de marginea acoperisului si a impamantarii trebuie realizata inainte de instalare de personal calificat.

Intrebari frecvente

Pentru ce se utilizeaza Dome S1000 Small?

Este un element de sustinere pentru structura fotovoltaica S Dome Small, utilizat la montajul modulelor pe acoperisuri din tabla trapezoidala.

Se poate monta ca piesa independenta?

Nu. Componenta este prevazuta pentru utilizare impreuna cu sina MultiRail, clemele FlexClamp Small si elementele de fixare compatibile ale sistemului.

Din ce material este realizat?

Este fabricat din aluminiu EN AW 6063 T66 si are latimea de 40 mm.

Ce conditii trebuie verificate inainte de montaj?

Trebuie verificate compatibilitatea tablei trapezoidale, rezistenta acoperisului, incarcarile locale, distantele de montaj si configuratia statica a structurii.

Ce cuplu de strangere se foloseste la fixarea pe sina?

Pentru fixarea elementului pe sina cu doua suruburi M8x20, instructiunile sistemului indica un cuplu de strangere de 16 Nm.
