Descriere

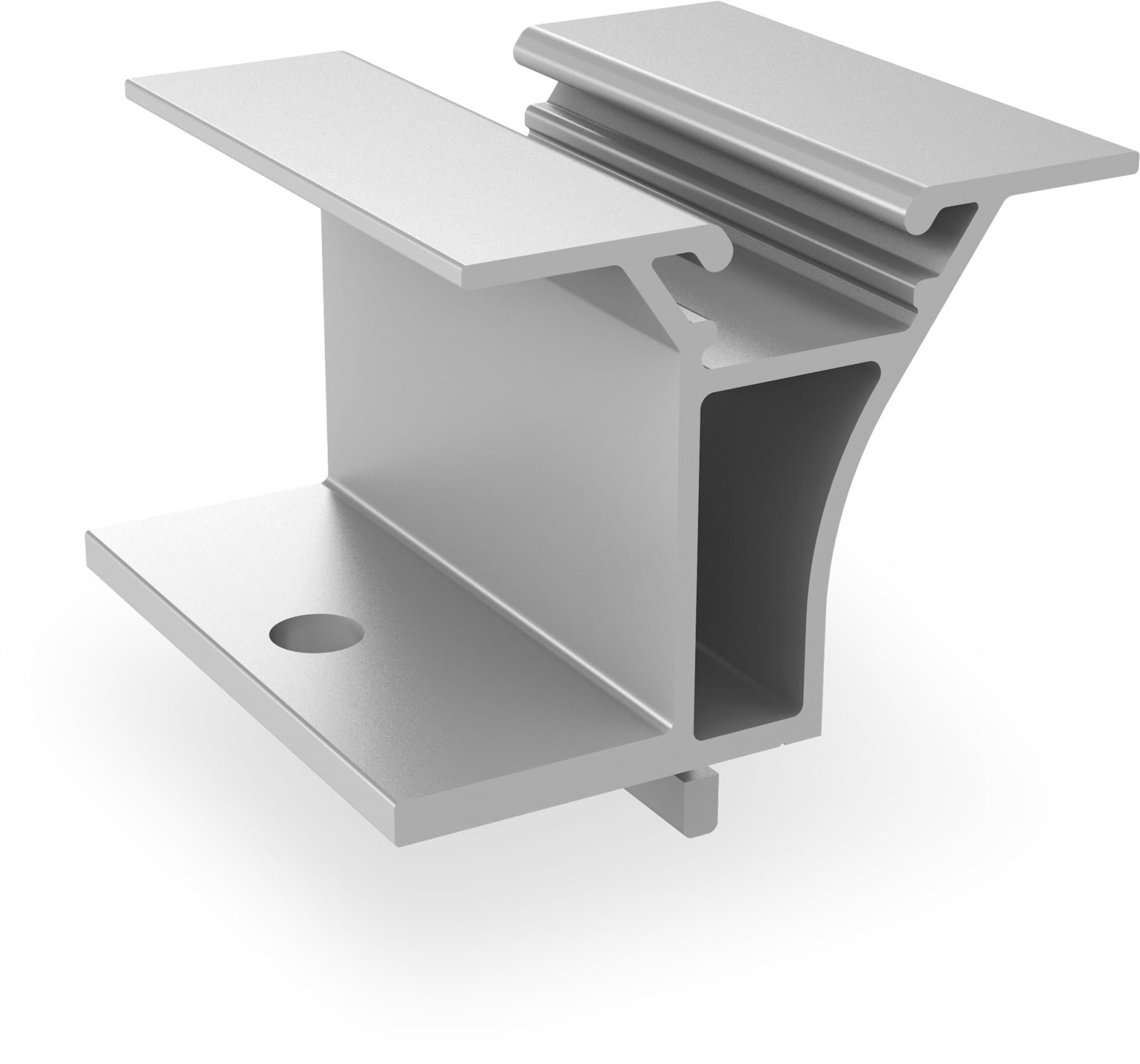

Dome Zero Peak este un element de elevare destinat structurii de montaj Dome Zero pentru instalatii fotovoltaice pe acoperisuri plate. Rolul sau este de a sustine configuratia cu module montate paralel cu suprafata acoperisului, la un unghi de inclinatie de 0 grade. Este recomandat pentru proiecte unde se urmareste o constructie foarte joasa, potrivita inclusiv acoperisurilor cu atic.

Piesa este realizata din aluminiu EN AW 6063 T66, cu finisaj natural de aluminiu. Greutatea este de aproximativ 84,5 g pe bucata. Face parte din categoria elementelor de elevare pentru sistemul Dome Zero si este utilizata exclusiv impreuna cu componentele compatibile ale acestei structuri. Sistemul este conceput pentru montarea modulelor in orientare portret, iar configuratia completa accepta module cu lungimea de 1640 pana la 2390 mm, latimea de 950 pana la 1305 mm si grosimea ramei de 30 pana la 50 mm.

Montajul se realizeaza pe sina BasicRail, prin fixare cu surub cu cap cilindric cu hexagon interior si piulita de insertie MK2. Pozitionarea, numarul de elemente, distantele dintre sine, clemele de modul si eventualul balast trebuie stabilite pentru fiecare proiect conform instructiunilor de montaj si calculului structural al sistemului. Piesa nu reprezinta un sistem de fixare complet si necesita utilizarea componentelor de montaj compatibile.

Utilizarea este destinata acoperisurilor plate cu panta de pana la 10 grade, cu membrane, bitum, beton sau acoperisuri cu pietris, in conditiile configuratiei complete Dome Zero. Pentru acoperisuri cu panta de pana la 3 grade, sistemul poate fi balastat fara strapungerea invelitorii; pentru pante mai mari este necesara o fixare mecanica adecvata. Verificarea capacitatii portante a acoperisului, a actiunilor vantului si zapezii, a compatibilitatii membranei si a impamantarii trebuie realizata de personal calificat.

Intrebari frecvente

Pentru ce se foloseste Dome Zero Peak?

Este utilizat ca element de elevare in structura Dome Zero pentru montajul panourilor fotovoltaice paralel cu acoperisul, la inclinatie de 0 grade.

Pe ce tip de acoperis se poate utiliza?

Este destinat configuratiilor Dome Zero pentru acoperisuri plate cu membrane, bitum, beton sau pietris, in limitele de proiectare ale sistemului complet.

Cum se fixeaza elementul de elevare?

Se fixeaza pe sina BasicRail cu un surub cu cap cilindric cu hexagon interior si o piulita de insertie MK2 compatibila. Componentele de fixare se aleg conform configuratiei proiectului si instructiunilor de montaj.

Este suficienta aceasta piesa pentru montajul unui panou fotovoltaic?

Nu. Este o componenta a structurii si necesita sine, cleme de modul, elemente de fixare, protectie pentru acoperis si, dupa caz, balast sau fixare mecanica, toate dimensionate pentru proiect.

Din ce material este realizata piesa?

Este realizata din aluminiu EN AW 6063 T66, cu finisaj natural de aluminiu.
