Descriere

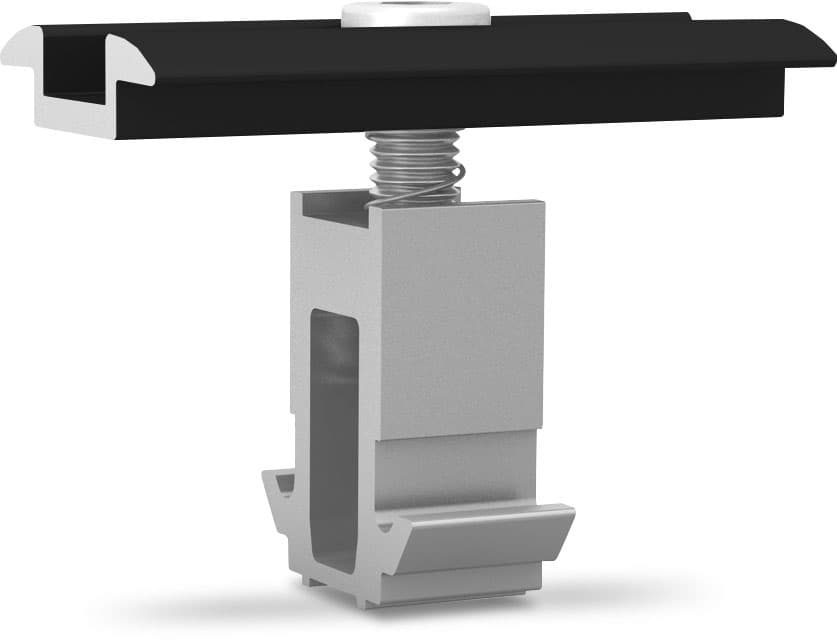

DomeClamp este o clema intermediara universala pentru fixarea modulelor fotovoltaice alaturate in campul de panouri. Varianta anodizata negru este potrivita pentru realizarea unui aspect unitar in instalatiile cu rame de modul si structuri de montaj negre. Este destinata utilizarii pe sistemul Dome 6.

Clema este proiectata pentru rame de modul cu inaltimea intre 30 si 50 mm. Setul include o clema DomeClamp MC 30-50 Solo Black din aluminiu EN AW 6063 T66, un suport DomeClamp Stance 18 Solo din aluminiu EN AW 6082 T6, un arc din otel inoxidabil si un surub cu cap cilindric M8x35, similar ISO 4762, din inox A2-70. Dimensiunile indicate sunt 65 mm latime, 53 mm inaltime si 34,2 mm adancime, iar greutatea este de aproximativ 60,2 g pe set.

Montajul se realizeaza intre doua module fotovoltaice, cu clema pozitionata peste marginile ramelor, iar ansamblul se fixeaza in elementul de sustinere compatibil al structurii. Arcul mentine ansamblul in pozitie in timpul instalarii, iar surubul M8x35 permite strangerea mecanica a clemei. Verificati ca inaltimea reala a ramei modulului sa se incadreze in intervalul admis de 30-50 mm.

Pentru o fixare corecta, respectati proiectul structurii, instructiunile de montaj si cuplul de strangere prevazut pentru sistemul utilizat. Compatibilitatea cu tipul de acoperis, configuratia campului fotovoltaic, sarcinile de vant si zapada, precum si distantele dintre elementele structurii trebuie stabilite la proiectare. Suprafata anodizata poate prezenta urme fine rezultate din ambalare sau transport, fara a afecta rolul functional al piesei.

Intrebari frecvente

Pentru ce grosime de rama este potrivita clema?

Este destinata modulelor fotovoltaice cu rame avand inaltimea intre 30 si 50 mm.

Ce contine setul de clema intermediara?

Setul include clema intermediara, suportul de fixare, un arc din otel inoxidabil si un surub cu cap cilindric M8x35 din inox A2-70.

Unde se monteaza aceasta clema?

Se monteaza intre doua module fotovoltaice alaturate, pentru fixarea lor pe structura compatibila a sistemului Dome 6.

Este necesara verificarea cuplului de strangere?

Da. Strangerea trebuie efectuata conform instructiunilor de montaj si proiectului structurii fotovoltaice utilizate.

Poate avea finisajul mici urme vizibile?

Da. Suprafata anodizata poate prezenta urme fine aparute in timpul ambalarii sau transportului, fara impact asupra functiei piesei.
