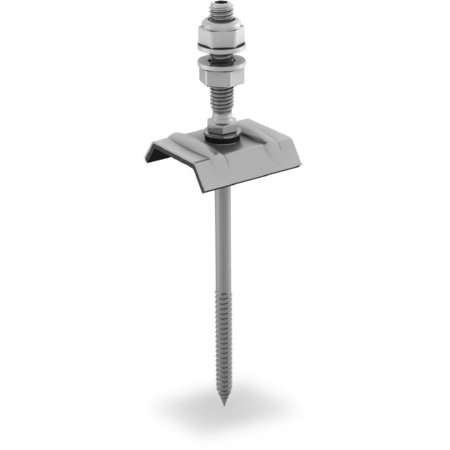

Fixare solara cu calota 8x85 M10x70 pentru structura din

Descriere

Fixarea solara cu calota este destinata realizarii punctelor de ancorare pentru structuri fotovoltaice montate pe acoperisuri inclinate cu invelitoare din tabla trapezoidala si substructura din otel. Constructia cu varf de gaurire calit permite fixarea in suport metalic, iar calota contribuie la etansarea corecta a strapungerii invelitorii. Produsul este compatibil cu sistemele de montaj SolidRail si InsertionRail.

Elementul are dimensiunea 8x85 mm si filet superior M10x70. Domeniul de strangere este de 18-60 mm. Este realizat din otel inoxidabil A2, iar ansamblul de etansare include EPDM. Greutatea indicata este de 0,098 kg per bucata, iar ambalarea standard este de 25 bucati pe cutie. Produsul beneficiaza de Evaluare Tehnica Europeana si este destinat utilizarii pe acoperisuri inclinate, cu substructura din otel.

Calota este inclusa pentru aplicatia pe tabla trapezoidala, insa placa adaptoare pentru conectarea sinei nu este inclusa si se alege separat in functie de configuratia structurii. Pozitia elementelor de fixare, distantele dintre reazeme si compatibilitatea cu profilul tablei trebuie stabilite prin proiectul de montaj si calculul static al sistemului. Pentru substructuri din otel cu grosime de pana la 3 mm, varful de gaurire calit poate realiza gaurirea, filetarea si insurubarea intr-o singura operatiune.

Inainte de instalare se verifica pozitia panelor metalice si se indeparteaza bavurile rezultate la gaurire. Calota se aseaza peste orificiu, iar fixarea se strange controlat, astfel incat garnitura sa fie doar usor comprimata si sa se sprijine uniform pe suprafata tablei; strangerea excesiva poate afecta etansarea. Montajul trebuie efectuat exclusiv de personal calificat, cu respectarea instructiunilor sistemului, a verificarilor de rezistenta ale acoperisului, a normelor locale de constructii, protectie la cadere si impamantare.

Intrebari frecvente

Pentru ce tip de acoperis este destinata aceasta fixare solara?

Este destinata montajului pe acoperisuri inclinate cu tabla trapezoidala, atunci cand structura portanta de sub invelitoare este din otel.

Ce dimensiuni are elementul de fixare?

Are dimensiunea 8x85 mm, filet superior M10x70 si domeniu de strangere de 18-60 mm.

Este inclusa placa adaptoare pentru sina de montaj?

Nu. Fixarea este livrata fara placa adaptoare, iar aceasta se selecteaza separat in functie de structura de montaj utilizata.

Cum se strange corect calota?

Garnitura trebuie comprimata usor si uniform pe tabla. Nu se recomanda strangerea excesiva, deoarece aceasta poate compromite etansarea.

Poate fi montata fara gaurire prealabila?

Pentru substructuri din otel cu grosime de pana la 3 mm, varful de gaurire calit poate executa gaurirea, filetarea si insurubarea intr-o singura operatiune. Configuratia finala trebuie verificata conform proiectului si instructiunilor de montaj.
