Descriere

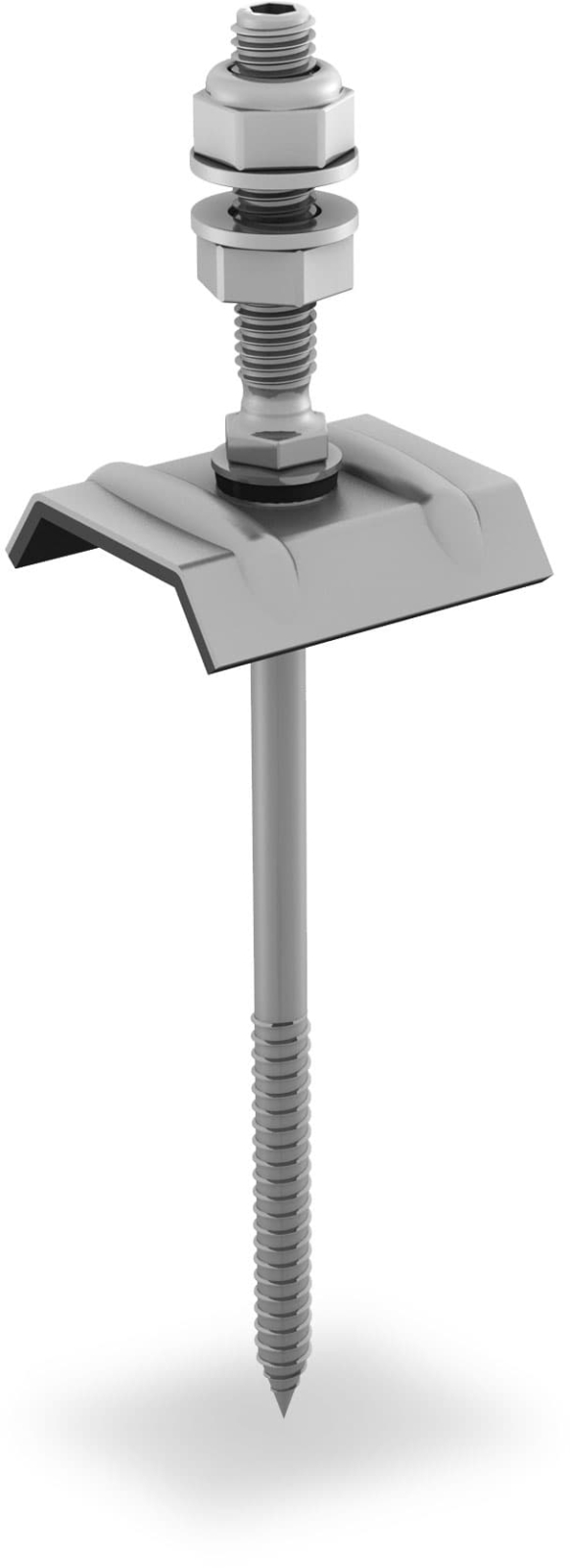

Fixarea solara SolidRail 8x100 M10x50 cu calota este destinata prinderii componentelor sistemului de montaj pe o substructura din lemn. Se utilizeaza in configuratii fotovoltaice instalate pe acoperisuri cu profile metalice trapezoidale sau ondulate, precum si pe elemente de tip panou sandwich, unde este necesara o fixare mecanica adaptata geometriei profilului.

Elementul are surub cu diametrul de 8 mm si lungimea de 100 mm, cu tija M10x50. Conform datelor tehnice disponibile pentru aceasta varianta, lungimea tijei este de 40 mm, iar zona filetata pentru lemn are 60 mm. Este realizat din otel inoxidabil A2, cu suprafata netratata, si este prevazut cu saiba de etansare E16 si calota ORKAN. Produsul beneficiaza de Evaluare Tehnica Europeana ETA pentru aplicatia indicata.

Montajul se realizeaza prin insurubare, cu strapungerea invelitorii si ancorare in structura suport din lemn. Pentru alegerea corecta a configuratiei trebuie analizate latimea nervurii superioare, inaltimea profilului, latimea libera la nervura inferioara si culoarea acoperisului. Calota trebuie sa fie potrivita profilului de tabla pentru a permite asezarea corecta si etansarea zonei de trecere.

Instalarea trebuie efectuata numai dupa verificarea compatibilitatii dintre invelitoare, substructura si componentele sistemului de montaj. Respectati instructiunile de montaj, cerintele proiectului si calculele privind sarcinile de vant si zapada. Fixarea este destinata acoperisurilor descrise si nu trebuie folosita ca solutie pentru montaj integrat in acoperis sau pentru montaj pe fatada.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita fixarea solara cu calota?

Este destinata acoperisurilor cu profile metalice trapezoidale sau ondulate, precum si elementelor de tip panou sandwich, montate pe substructura din lemn.

Ce componente de etansare sunt prevazute?

Fixarea este prevazuta cu saiba de etansare E16 si calota ORKAN, pentru aplicarea pe profilul compatibil al invelitorii.

Care sunt dimensiunile principale ale surubului?

Surubul are diametrul de 8 mm si lungimea de 100 mm. Tija este M10x50, iar configuratia tehnica include o zona de 40 mm pentru tija si 60 mm pentru filetul de lemn.

Ce date trebuie verificate inainte de alegerea produsului?

Se verifica latimea nervurii superioare, inaltimea profilului, latimea libera la nervura inferioara, culoarea acoperisului si compatibilitatea cu structura suport din lemn.

Este necesara perforarea acoperisului la montaj?

Da. Montajul presupune strapungerea invelitorii si fixarea prin insurubare in substructura din lemn.
