Descriere

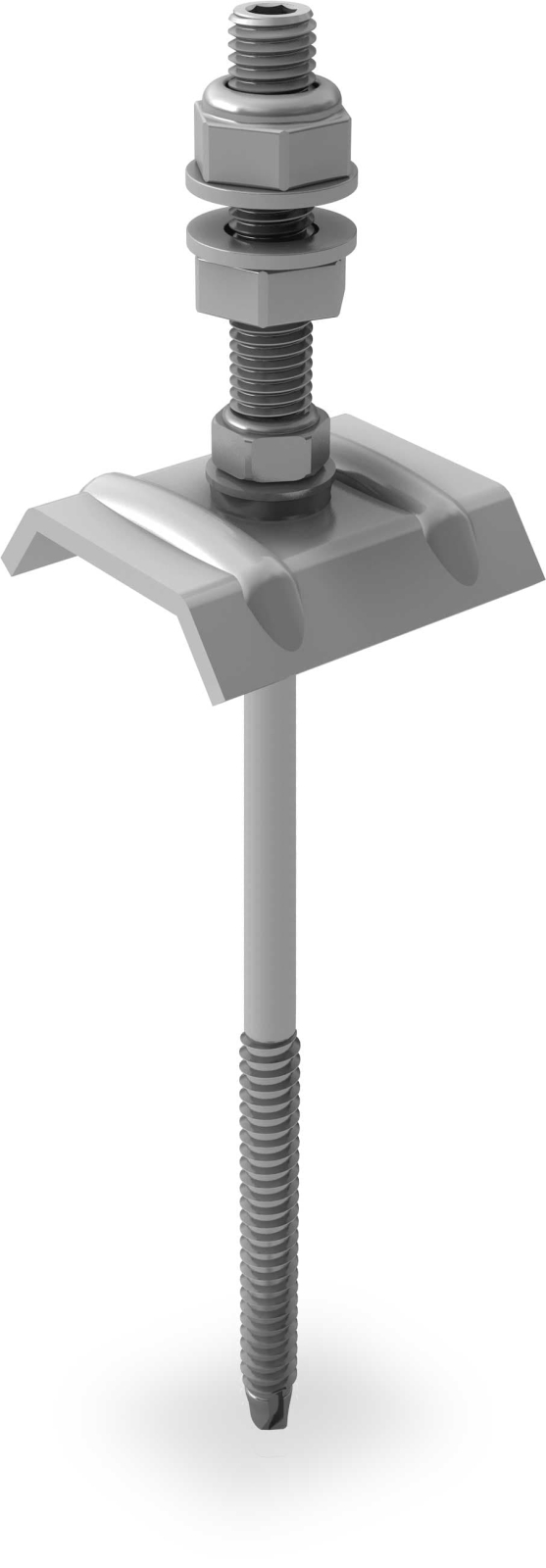

Fixarea solara cu calota este destinata montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din tabla trapezoidala si substructura din otel. Solutia permite realizarea unui punct de prindere pentru sinele sistemelor SolidRail si InsertionRail, iar calota ajuta la adaptarea fixarii la profilul tablei. Produsul este livrat fara placa adaptoare, aceasta fiind necesara separat pentru configuratiile care utilizeaza conectarea sinei prin adaptor M10.

Surubul are dimensiunea 8x115 mm si filet metric superior M10x70. Zona de strangere este de 48-90 mm, ceea ce impune selectarea corecta in functie de geometria profilului trapezoidal. Constructia include otel inoxidabil A2 si EPDM, iar varful de gaurire este calit pentru fixarea in substructura metalica. Produsul este prevazut cu Evaluare Tehnica Europeana ETA 22/0762 si este compatibil cu structurile de montaj SolidRail si InsertionRail.

Montajul se realizeaza in coama profilului de tabla, in pozitia stabilita prin proiectul structural al sistemului fotovoltaic. Pentru alegerea corecta trebuie verificate latimea coamei, inaltimea profilului, latimea libera din partea inferioara a profilului si culoarea acoperisului. Pozitia panelor si distantele dintre punctele de fixare se stabilesc conform calculelor de incarcare si configuratiei acoperisului. La profilele din otel sau aluminiu cu substructura din otel, pregaurirea se face atunci cand este necesara de grosimea substructurii si de instructiunile de montaj.

Instalarea trebuie efectuata exclusiv de personal calificat, cu verificarea capacitatii portante a acoperisului si a substructurii. Respectati proiectul de rezistenta, instructiunile actuale ale producatorului pentru sistemul de montaj, normele locale de constructii, protectie la cadere si impamantare. Nu utilizati componente incompatibile si nu montati produsul fara evaluarea corecta a profilului tablei si a solicitarilor de vant, zapada si dilatare termica.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita fixarea solara cu calota?

Este destinata acoperisurilor inclinate cu tabla trapezoidala, atunci cand structura de sustinere este din otel.

Ce dimensiuni are surubul?

Surubul are dimensiunea 8x115 mm si dispune de filet metric superior M10x70.

Este inclusa placa adaptoare pentru sina?

Nu. Fixarea este livrata fara placa adaptoare, iar adaptorul M10 compatibil se selecteaza separat in functie de configuratia structurii.

Cu ce sisteme de montaj este compatibila?

Este compatibila cu sistemele de montaj SolidRail si InsertionRail.

Ce trebuie verificat inainte de montaj?

Trebuie verificate geometria profilului de tabla, capacitatea portanta a acoperisului si substructurii, distantele dintre punctele de fixare si calculele structurale pentru amplasamentul proiectului.
