Descriere

Fixarea solara cu calota este destinata realizarii punctelor de ancorare pentru structuri fotovoltaice instalate pe acoperisuri inclinate cu invelitoare din tabla trapezoidala si substructura din otel. Solutia permite conectarea structurii de montaj la suportul metalic, fiind compatibila cu sistemele SolidRail si InsertionRail. Produsul este livrat fara placa adaptoare.

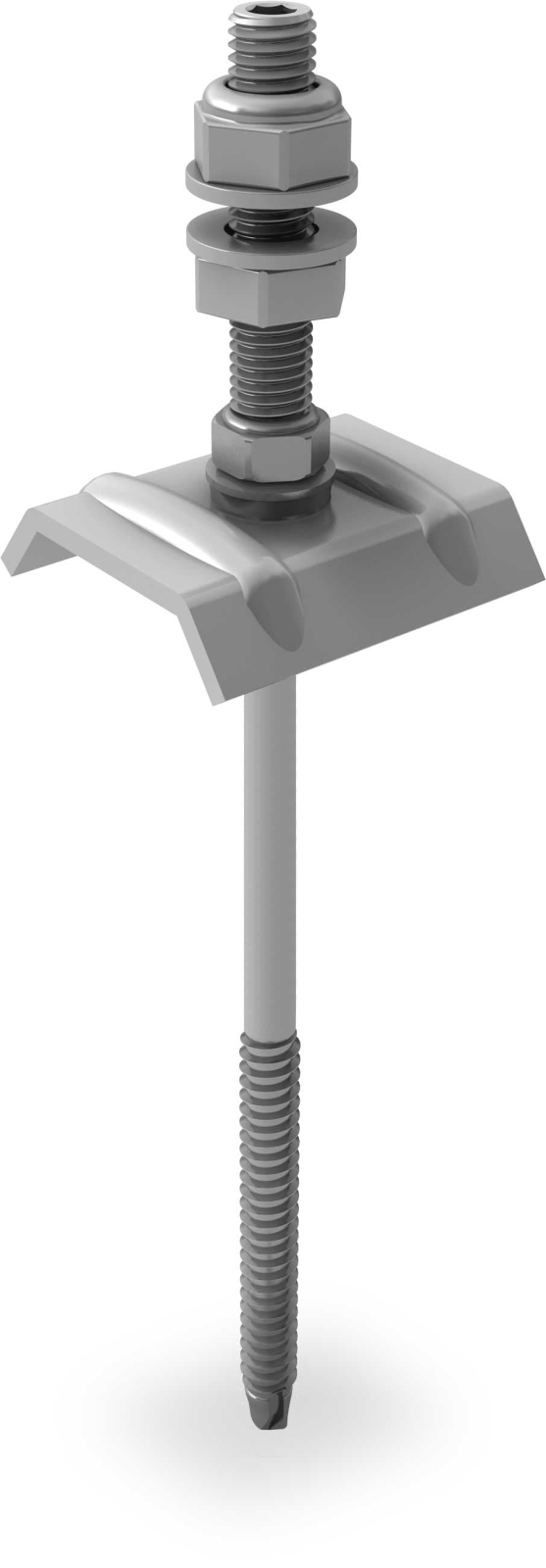

Elementul de fixare are configuratia 8x155 cu filet metric superior M10x50 si varf calit pentru patrunderea in substructura metalica. Lungimea surubului este de 155 mm, iar lungimea totala indicata pentru aceasta configuratie este de 205 mm. Domeniul de prindere declarat este de 88 pana la 130 mm. Constructia utilizeaza otel inoxidabil A2 si EPDM, iar greutatea declarata este de aproximativ 0,1 kg pe bucata.

Montajul se realizeaza prin pozitionarea calotei pe profilul superior al tablei trapezoidale si fixarea surubului in substructura din otel. Pentru alegerea corecta a configuratiei si a calotei trebuie verificate latimea nervurii superioare, inaltimea profilului, latimea libera la baza nervurii si culoarea RAL a acoperisului. Conectarea ulterioara la sina de montaj se face cu accesorii compatibile cu filet M10, selectate in functie de configuratia sistemului.

Produsul este destinat exclusiv montajelor fotovoltaice proiectate pentru acoperis inclinat, pe suport din otel si tabla trapezoidala. Este prevazut cu Evaluare Tehnica Europeana ETA 22/0762. Respectati instructiunile de montaj ale sistemului, calculele de incarcare ale proiectului si cerintele privind etanseitatea acoperisului; instalarea trebuie efectuata de personal calificat.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita aceasta fixare solara?

Este destinata acoperisurilor inclinate cu tabla trapezoidala, montate pe substructura din otel.

Cu ce sisteme de montaj este compatibila?

Este compatibila cu sistemele SolidRail si InsertionRail.

Placa adaptoare este inclusa?

Nu. Fixarea este livrata fara placa adaptoare, iar accesoriile de conectare se aleg separat in functie de configuratia structurii.

Ce date trebuie verificate inainte de alegerea produsului?

Trebuie verificate latimea nervurii superioare, inaltimea profilului, latimea libera la baza nervurii, culoarea RAL a acoperisului si compatibilitatea cu substructura din otel.

Din ce materiale este realizata?

Fixarea este realizata din otel inoxidabil A2 si include componente din EPDM pentru zona de etansare.
