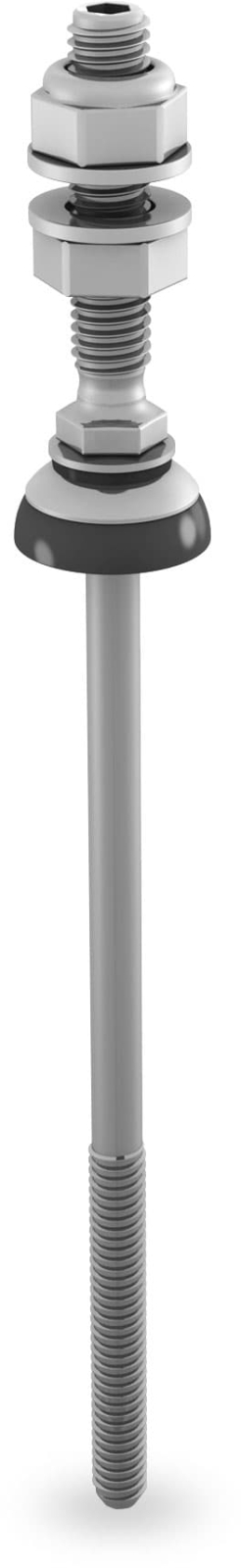

Fixare solara SolidRail 8x195 M10x70 FZD

Descriere

Aceasta fixare solara este destinata montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din fibrociment ondulat si substructura din otel. Varful de gaurire calit permite realizarea prinderii in structura metalica, iar garnitura pentru fibrociment contribuie la etansarea punctului de trecere prin invelitoare. Este conceputa pentru integrarea in sistemele de montaj cu sine SolidRail si InsertionRail.

Elementul are lungimea surubului de 195 mm si filet metric M10x70. Zona de strangere este de 124 pana la 165 mm, ceea ce trebuie corelat cu geometria acoperisului si grosimea ansamblului de montaj. Corpul este realizat din otel inoxidabil A2, iar componentele de etansare sunt din EPDM. Greutatea declarata este de 0,127 kg pe bucata, iar unitatea de vanzare este de 25 bucati.

Montajul se realizeaza prin pozitionarea corecta in zona de sprijin din otel, cu respectarea configuratiei acoperisului ondulat si a distantei necesare pentru zona de strangere. Conectarea la sina de montaj se face cu accesorii compatibile pentru filet M10, inclusiv placa adaptoare corespunzatoare atunci cand configuratia sistemului o solicita. Dimensionarea punctelor de fixare trebuie stabilita in functie de incarcari, tipul structurii suport si proiectul fotovoltaic.

Produsul se utilizeaza exclusiv pentru substructuri din otel si acoperisuri din fibrociment ondulat, in cadrul instalatiilor fotovoltaice pe acoperis inclinat. Se recomanda verificarea starii invelitorii, a capacitatii portante a structurii si a compatibilitatii tuturor componentelor inainte de instalare. Montajul trebuie efectuat de personal calificat, conform instructiunilor sistemului de montaj si cerintelor locale de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este destinata aceasta fixare solara?

Este destinata acoperisurilor inclinate cu invelitoare din fibrociment ondulat, montate pe substructura din otel.

Cu ce sisteme de montaj este compatibila?

Este compatibila cu sistemele de montaj SolidRail si InsertionRail.

Ce dimensiuni are elementul de fixare?

Are lungimea de 195 mm, filet metric M10x70 si zona de strangere de 124 pana la 165 mm.

Din ce materiale este realizata?

Elementul principal este din otel inoxidabil A2, iar componentele de etansare sunt din EPDM.

Este inclus accesoriul de conectare la sina?

Conectarea la sina se realizeaza cu accesorii compatibile pentru filet M10. Configuratia exacta trebuie aleasa in functie de sistemul de montaj si proiectul instalatiei.
