Descriere

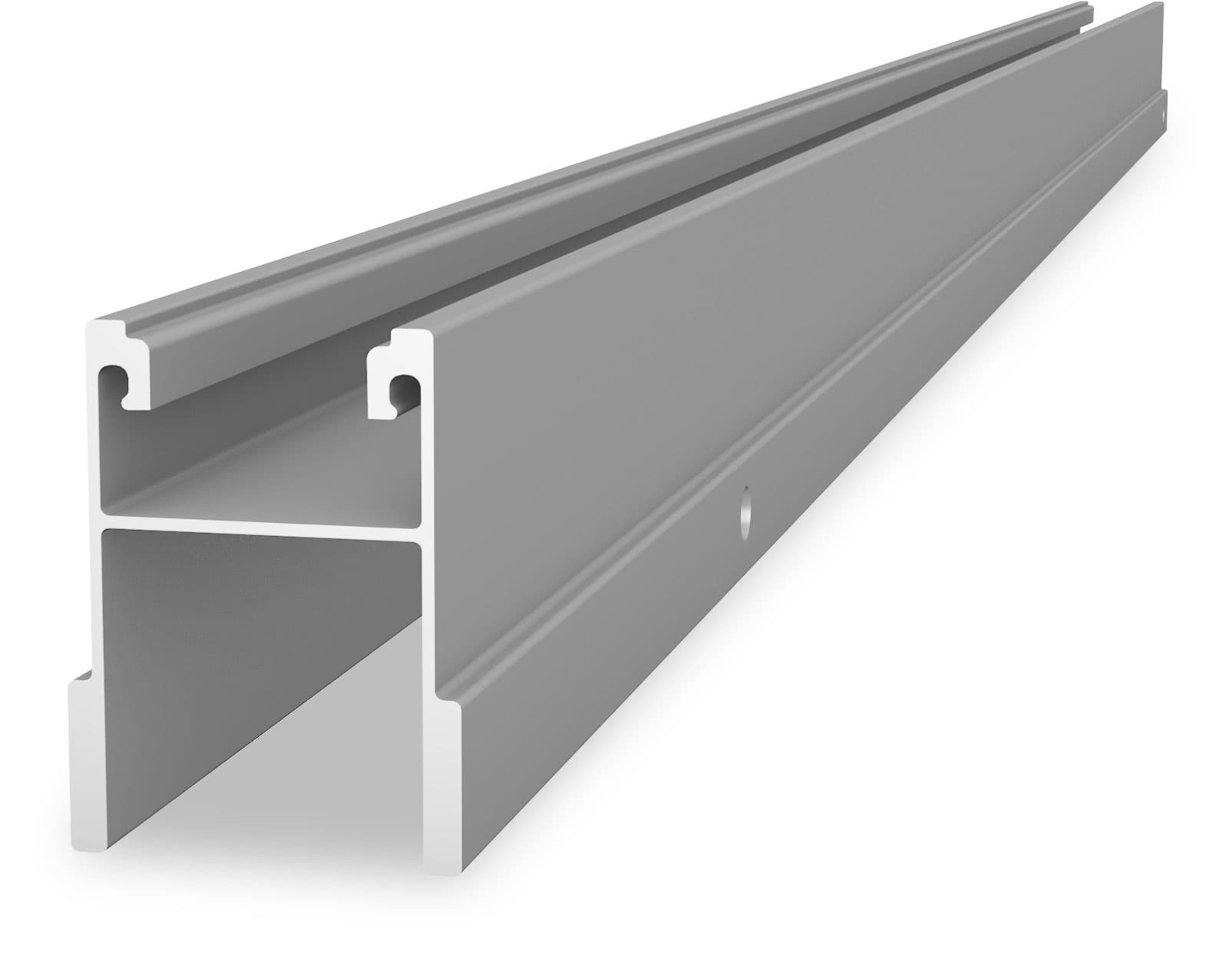

Grinda superioara TiltUp Vento este un element de elevatie destinat realizarii structurilor de sustinere pentru panouri fotovoltaice pe acoperisuri plate. Profilul face parte din sistemul TiltUp Vento si contribuie la formarea structurii portante impreuna cu picioarele de sustinere, contravantuirile, sinele de montaj si elementele de fixare compatibile ale sistemului.

Componenta are lungimea de 2,36 m, greutatea de 2,679 kg si se livreaza individual. Este realizata din aluminiu, pentru o solutie usoara si rezistenta la coroziune in aplicatii exterioare. Este destinata montajului pe acoperis plat, ca element de elevatie in cadrul sistemului TiltUp Vento.

Conform instructiunilor de montaj ale sistemului, profilul de 2,36 m se utilizeaza in configuratii landscape cu doua randuri de module, pentru module cu latimea intre 950 si 1135 mm. Se combina cu o contravantuire adecvata unghiului de inclinare de 20, 25 sau 30 grade, precum si cu sine, cleme si conectoare compatibile. Pozitiile, distantele dintre reazeme, consola si balastarea sau ancorarea trebuie stabilite pentru proiectul concret.

Montajul trebuie realizat exclusiv conform documentatiei tehnice a sistemului si calculelor structurale specifice acoperisului, tinand cont de incarcarile din vant, zapada si capacitatea suportului. Pentru acoperisuri din beton, pietris sau acoperisuri verzi cu panta de maximum 3 grade, alegerea modului de prindere, a balastului si a masurilor de protectie la traznet trebuie verificata de personal calificat.

Intrebari frecvente

Pentru ce se foloseste grinda superioara TiltUp Vento de 2,36 m?

Este un profil de elevatie utilizat pentru realizarea structurii portante a sistemului TiltUp Vento pentru panouri fotovoltaice montate pe acoperisuri plate.

Cu ce tip de montaj al modulelor este compatibila lungimea de 2,36 m?

Este prevazuta pentru configuratii landscape cu doua randuri de module, in combinatie cu celelalte componente compatibile ale sistemului.

Ce dimensiune de module poate fi utilizata in aceasta configuratie?

In configuratiile indicate in instructiunile sistemului, profilul de 2,36 m se foloseste pentru module cu latimea cuprinsa intre 950 si 1135 mm.

Ce unghiuri de inclinare sunt disponibile in sistem?

Sistemul permite configuratii la 20, 25 sau 30 grade, prin alegerea contravantuirii corespunzatoare.

Este necesar un calcul de proiect pentru montaj?

Da. Distantele de montaj, balastarea sau ancorarea si verificarea incarcarilor trebuie stabilite pentru acoperisul si locatia concreta, conform documentatiei tehnice a sistemului.
