Descriere

SolarFastener este un element de fixare destinat montajului structurilor fotovoltaice pe substructura din lemn. Solutia este proiectata pentru realizarea punctelor de ancorare ale componentelor sistemului de montaj pe acoperisuri cu invelitoare metalica profilata, fiind adecvata pentru tabla trapezoidala, tabla ondulata si elemente sandwich. Calota contribuie la realizarea unei fixari corecte la nivelul profilului de acoperis.

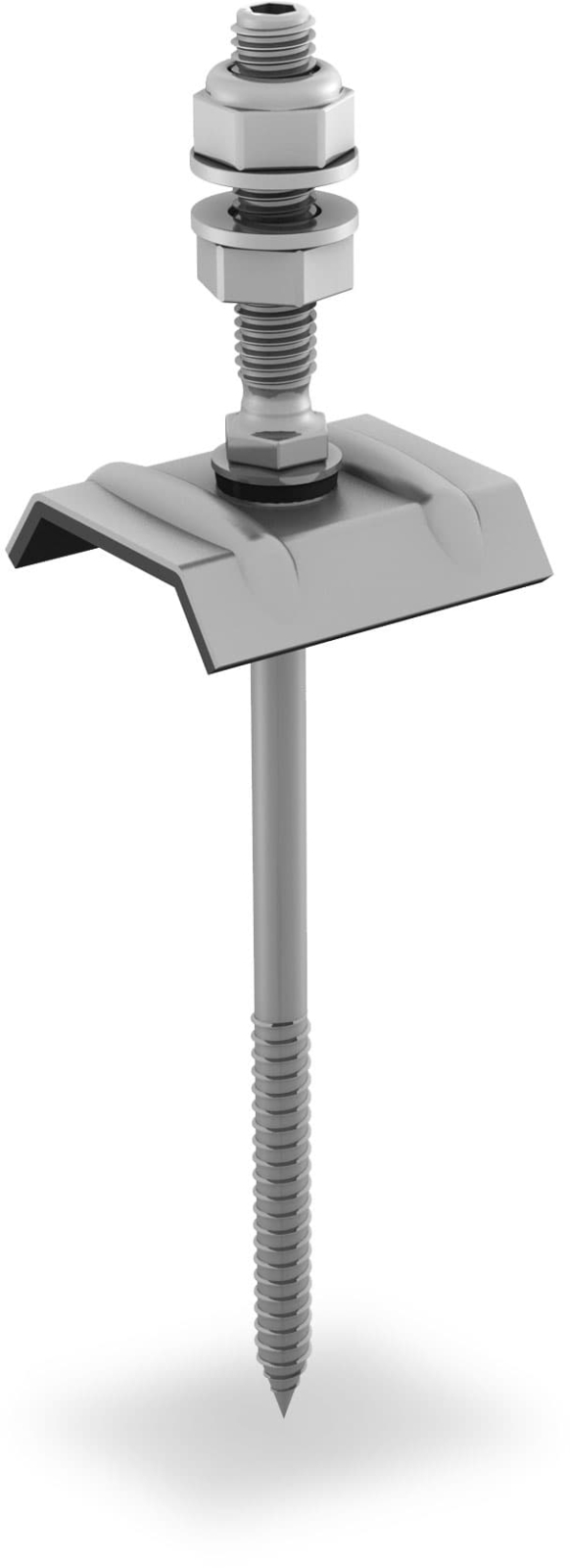

Constructia include un surub de fixare cu dimensiunea 8x130 mm si filet M10x50. Componenta este fabricata din otel inoxidabil A2, cu suprafata netratata, si este echipata cu saiba de etansare E16 si calota ORKAN. Produsul beneficiaza de Evaluare Tehnica Europeana ETA, conform informatiilor tehnice publicate pentru acest model.

Montajul se realizeaza prin insurubare in substructura din lemn, cu strapungerea controlata a invelitorii. Pozitia de montaj trebuie aleasa in functie de geometria profilului metalic, astfel incat calota si elementul de etansare sa se aseze corect. Pentru configurarea proiectului trebuie verificate latimea nervurii superioare, inaltimea profilului, latimea libera din zona inferioara a profilului si culoarea acoperisului.

Instalarea trebuie efectuata exclusiv pe o substructura cu capacitate portanta verificata si cu respectarea documentatiei sistemului de montaj. Dimensionarea numarului de puncte de fixare, distantele dintre acestea si cuplul de strangere se stabilesc in functie de proiect, tipul acoperisului, incarcarile de vant si zapada si reglementarile locale. Nu este destinat montajului pe fatade sau structuri la sol.

Intrebari frecvente

Pentru ce tip de substructura este destinat acest element de fixare?

Este destinat fixarii componentelor sistemului fotovoltaic in substructuri din lemn.

Pe ce tipuri de acoperis poate fi utilizat?

Este indicat pentru acoperisuri cu tabla trapezoidala, tabla ondulata sau elemente sandwich, in configuratia corespunzatoare proiectului.

Ce elemente de etansare sunt incluse?

Componenta este echipata cu saiba de etansare E16 si calota ORKAN.

Este necesara verificarea proiectului inainte de montaj?

Da. Trebuie verificate substructura din lemn, geometria profilului de acoperis, incarcarile locale si instructiunile sistemului de montaj.

Din ce material este realizat produsul?

Este realizat din otel inoxidabil A2, cu suprafata netratata.
