Descriere

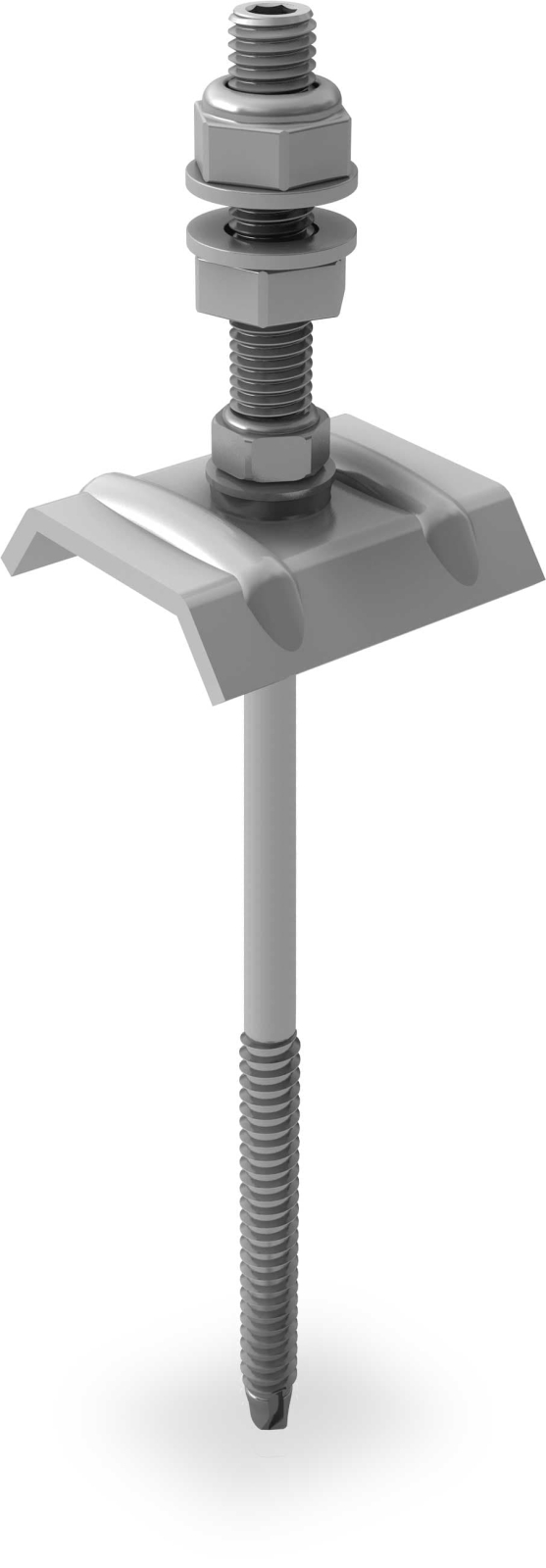

SolidRail SolarFastener 8x195/70 I CAL este un element de ancorare pentru montajul sistemelor fotovoltaice pe substructuri metalice din otel. Este prevazut cu calota si este destinat fixarii componentelor de montaj ale structurii fotovoltaice, in aplicatii cu invelitoare din tabla trapezoidala. Solutia este adecvata pentru proiecte de acoperis unde prinderea trebuie realizata direct in suportul metalic.

Elementul are dimensiunea 8x195 mm si o portiune filetata M10x70 mm. Este echipat cu varf de gaurire calit pentru patrunderea in substructura din otel si este fabricat din otel inoxidabil A2, cu suprafata neprotejata suplimentar. Produsul este livrat cu calota si are evaluare tehnica europeana ETA. In clasificarile tehnice ale produsului este indicat pentru tabla trapezoidala, cu fixare prin insurubare si cu strapungerea invelitorii.

Montajul se realizeaza prin pozitionarea corecta in raport cu profilul trapezoidal si substructura portanta din otel, urmata de insurubarea elementului pana la obtinerea unei fixari ferme. Componenta este utilizata fara placa adaptoare, iar partea filetata M10 permite conectarea cu elementele compatibile ale structurii de montaj. Alegerea pozitiei si a numarului de puncte de prindere trebuie facuta conform configuratiei sistemului fotovoltaic si documentatiei de proiect.

Instalarea trebuie efectuata numai pe o substructura verificata din punct de vedere al capacitatii portante si al starii materialului. Se recomanda respectarea instructiunilor de montaj ale sistemului, a cerintelor de etansare ale acoperisului si a calculelor pentru actiunea vantului si zapezii. Nu utilizati elementul pentru aplicatii de fatada, sisteme integrate in acoperis sau structuri montate la sol, deoarece acestea nu sunt domeniile sale de utilizare declarate.

Intrebari frecvente

Pentru ce tip de suport este destinat acest element de fixare?

Este destinat fixarii componentelor structurii fotovoltaice pe substructuri din otel, in special in configuratii cu acoperis din tabla trapezoidala.

Ce dimensiuni are elementul de fixare?

Are dimensiunea 8x195 mm si o portiune filetata M10x70 mm.

Din ce material este fabricat?

Este fabricat din otel inoxidabil A2 si are varf de gaurire calit.

Include placa adaptoare pentru conectarea la structura?

Nu. Elementul este utilizat fara placa adaptoare; compatibilitatea cu restul structurii trebuie verificata in documentatia sistemului de montaj.

Este potrivit pentru montaj pe fatada sau la sol?

Nu. Domeniul declarat de utilizare nu include montajul pe fatada sau structurile fotovoltaice montate la sol.
