Setul Climber 36/50 este un element de conectare transversala destinat structurilor de montaj pentru panouri fotovoltaice. Acesta permite realizarea unei legaturi intre sinele sistemului, fiind utilizat in configuratii de structura unde este necesara intersectarea sau fixarea transversala a profilelor. Este o componenta potrivita pentru lucrari rezidentiale, comerciale sau industriale, atunci cand configuratia proiectului este compatibila cu sistemul de montaj aferent.

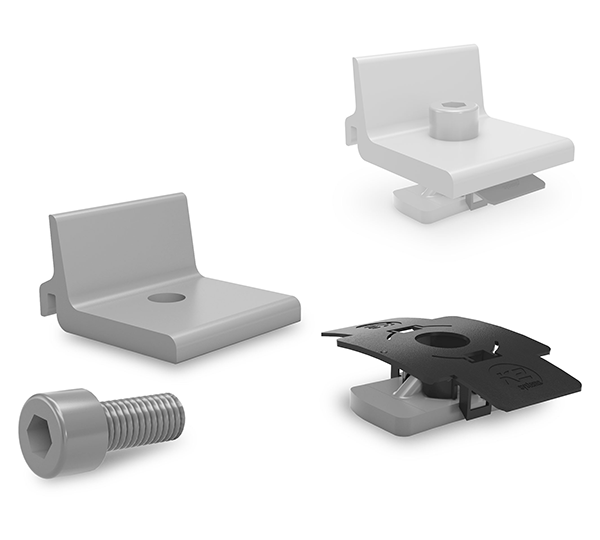

Compatibilitatea confirmata include sinele SingleRail 36 si SingleRail 50, precum si sinele CrossRail 36 si CrossRail 48. Setul contine un element Climber 36/50 din aluminiu EN AW-6063 T66, un surub M8x20 cu zimtare sub cap din otel inoxidabil A2 si o piulita de insertie MK2 M8 cu clema, realizata din otel inoxidabil si poliamida. Componenta are latimea de 42 mm, inaltimea de 27 mm si adancimea de 45 mm.

Montajul se realizeaza prin pozitionarea conectorului pe sina compatibila si introducerea piulitei cu clema in canalul profilului. Surubul M8x20 se foloseste pentru fixarea ansamblului, iar clema piulitei ajuta la mentinerea acesteia in pozitie in timpul instalarii. Inainte de strangerea finala, pozitia sinelor trebuie verificata pentru pastrarea alinierii structurii si a distantei stabilite prin proiectul de montaj.

Produsul trebuie utilizat exclusiv cu profilele compatibile si cu restul componentelor aprobate pentru structura respectiva. Instalarea trebuie efectuata de personal calificat, conform instructiunilor de montaj ale sistemului, calculelor de incarcare si cerintelor locale privind vantul, zapada si caracteristicile acoperisului sau ale structurii suport. Nu se recomanda modificarea piesei, utilizarea unor elemente de fixare necompatibile sau aplicarea unui cuplu de strangere diferit de cel indicat in documentatia sistemului.

Intrebari frecvente

Pentru ce tipuri de sine poate fi folosit acest set?
Este compatibil cu sinele SingleRail 36 si SingleRail 50, precum si cu sinele CrossRail 36 si CrossRail 48, pentru aplicatii de conectare transversala in structura fotovoltaica.

Ce contine setul de conectare?
Setul include elementul Climber 36/50 din aluminiu, un surub M8x20 cu zimtare sub cap din otel inoxidabil A2 si o piulita de insertie MK2 M8 cu clema.

Care sunt dimensiunile componentei?
Componenta are 42 mm latime, 27 mm inaltime si 45 mm adancime.

Este inclus hardware-ul necesar pentru fixare?
Da, setul include surubul si piulita de insertie necesare pentru realizarea fixarii in sina compatibila.

Cum se monteaza corect conectorul?
Conectorul se pozitioneaza pe sina compatibila, iar piulita cu clema se introduce in canalul profilului. Strangerea finala trebuie realizata conform instructiunilor sistemului de montaj si proiectului tehnic.
