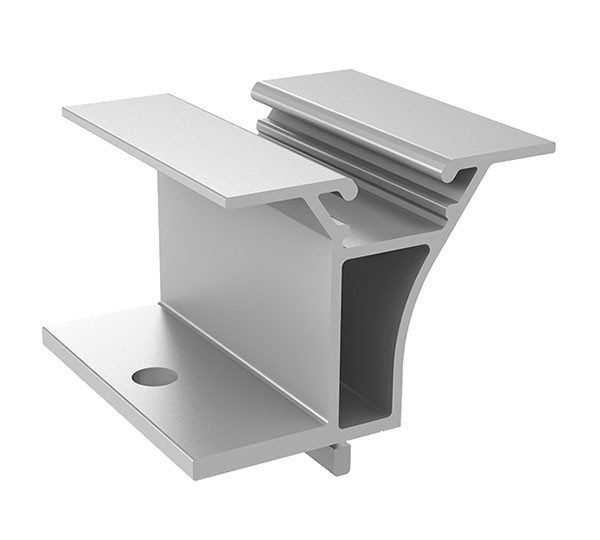

Varful de ridicare este o componenta destinata structurilor fotovoltaice cu montaj paralel cu acoperisul, utilizata pentru elevarea modulelor in configuratii din gama Dome 6.0 / Dome Zero. Piesa contribuie la realizarea corecta a geometriei structurii de sustinere si este adecvata aplicatiilor pe acoperisuri plate, in cadrul unui sistem proiectat complet.

Componenta este fabricata din aluminiu EN AW-6063 T66, cu suprafata netratata. Are latimea de 65 mm, inaltimea de 64 mm si adancimea de 71,5 mm. Greutatea orientativa este de aproximativ 84,5 g pe bucata. Este clasificata constructiv ca piesa de distantare si nu include material de fixare in pachet.

Montajul se realizeaza pe sina BasicRail, utilizand un surub cu cap cilindric si o piulita MK2 compatibila. Elementele de fixare se aleg separat in functie de configuratia proiectului si de componentele structurii utilizate. Pentru o instalare corecta, pozitionarea piesei trebuie efectuata conform schemei de montaj a sistemului si documentatiei tehnice aplicabile.

Produsul trebuie folosit exclusiv ca parte a unei structuri fotovoltaice compatibile, dimensionata pentru acoperisul, modulele, incarcarile de vant si zapada ale proiectului. Verifica integritatea pieselor, compatibilitatea accesoriilor de fixare si strangerea corecta a imbinarilor. Instalarea este recomandata personalului calificat, cu respectarea instructiunilor sistemului de montaj si a normelor locale de siguranta.

Intrebari frecvente

Pentru ce se utilizeaza acest varf de ridicare?
Este utilizat pentru ridicarea modulelor fotovoltaice in configuratii cu montaj paralel cu acoperisul, ca parte a structurii Dome 6.0 / Dome Zero.

Din ce material este realizata piesa?
Componenta este realizata din aluminiu EN AW-6063 T66, cu suprafata netratata.

Care sunt dimensiunile produsului?
Piesa are 65 mm latime, 64 mm inaltime si 71,5 mm adancime.

Sunt incluse suruburile si piulitele de montaj?
Nu. Materialele de fixare nu sunt incluse si se selecteaza separat, compatibil cu sina BasicRail si configuratia structurii.

Cum se monteaza pe structura?
Se fixeaza pe sina BasicRail cu un surub cu cap cilindric si o piulita MK2 compatibila, conform instructiunilor de montaj ale sistemului.
