Descriere

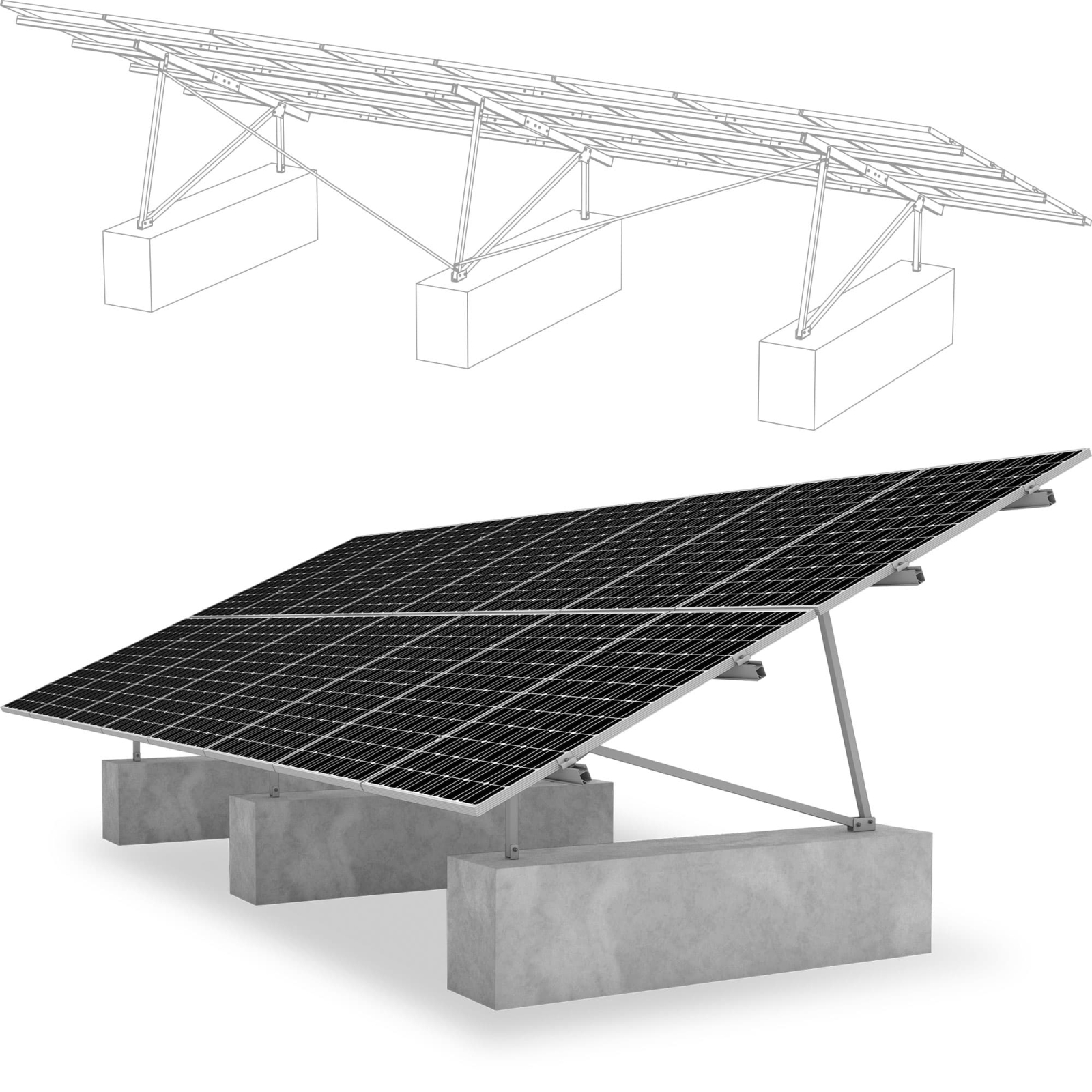

P-Rack este un kit de montaj la sol destinat sustinerii modulelor fotovoltaice in proiecte de dimensiuni mici si in instalatii off-grid. Structura permite alegerea unei inclinatii de 15, 20 sau 25 grade, pentru adaptarea campului fotovoltaic la conditiile amplasamentului si la configuratia dorita a panourilor. Componentele sunt livrate pregatite pentru asamblare, iar lungimea maxima a sinelor este de 1,9 m, facilitand transportul pe vehicule de tip pick-up.

Kitul este realizat din aluminiu si otel inoxidabil, are masa de 94 kg si este livrat ca un ansamblu pe palet special. Configuratia pentru sarcina de 0,8 kN/m2 utilizeaza 3 suporturi. Este compatibila, in conditiile standard de proiectare, cu 16 module cu dimensiuni de 1580-1650 x 980-1005 x 32-42 mm sau cu 14 module cu dimensiuni de 1580-1785 x 980-1150 x 32-42 mm. Pentru configuratia cu 14 module, sarcina admisibila depinde de aria totala a modulelor; pentru module de 1580-1785 x 980-1150 mm este indicata o valoare de pana la 0,75 kN/m2.

Montajul se realizeaza pe fundatii din beton executate la locatie, acestea nefiind incluse in kit. Structura include elemente de sustinere, sine, conectori, elemente de fixare si cleme universale pentru rame de module cu inaltimea intre 30 si 42 mm. Pentru obtinerea inclinatiei dorite, bara transversala se utilizeaza fara taiere la 25 grade, se ajusteaza la 1165 mm pentru 20 grade sau la 1008 mm pentru 15 grade. Respectati cuplurile de strangere prevazute in instructiunile de montaj: 14 Nm pentru suruburile M8, 30 Nm pentru suruburile M10 si 90 Nm pentru ancorele Multi Monti.

Inainte de instalare trebuie verificata capacitatea portanta a terenului, proiectarea fundatiilor si incadrerea in sarcinile locale de vant si zapada. Montajul trebuie efectuat numai de personal calificat, cu respectarea normelor locale de constructii, securitate, protectie la trasnet si impamantare. Respectati zonele de prindere si instructiunile producatorului modulelor fotovoltaice, precum si instructiunile de montaj ale structurii.

Intrebari frecvente

Pentru ce tip de proiecte este potrivit kitul P-Rack?

Este destinat instalatiilor fotovoltaice mici montate la sol si aplicatiilor off-grid, unde panourile se fixeaza pe o structura sustinuta de fundatii din beton realizate la locatie.

Ce unghiuri de inclinare pot fi obtinute?

Structura poate fi configurata pentru inclinare de 15, 20 sau 25 grade, prin pozitionarea si ajustarea elementelor de sustinere conform instructiunilor de montaj.

Fundatiile din beton sunt incluse?

Nu. Fundatiile din beton trebuie procurate sau executate separat la locatie, in conformitate cu planul de fundare, conditiile terenului si cerintele proiectului.

Ce rame de panouri sunt compatibile?

Clemele incluse sunt destinate ramelor de module cu inaltimea intre 30 si 42 mm. Dimensiunile si zonele de prindere ale modulelor trebuie verificate inaintea montajului.

Este necesara verificarea sarcinilor locale?

Da. Capacitatea portanta a solului, fundatiile si incadrarea in sarcinile de vant si zapada trebuie evaluate pentru amplasamentul concret inainte de instalare.
