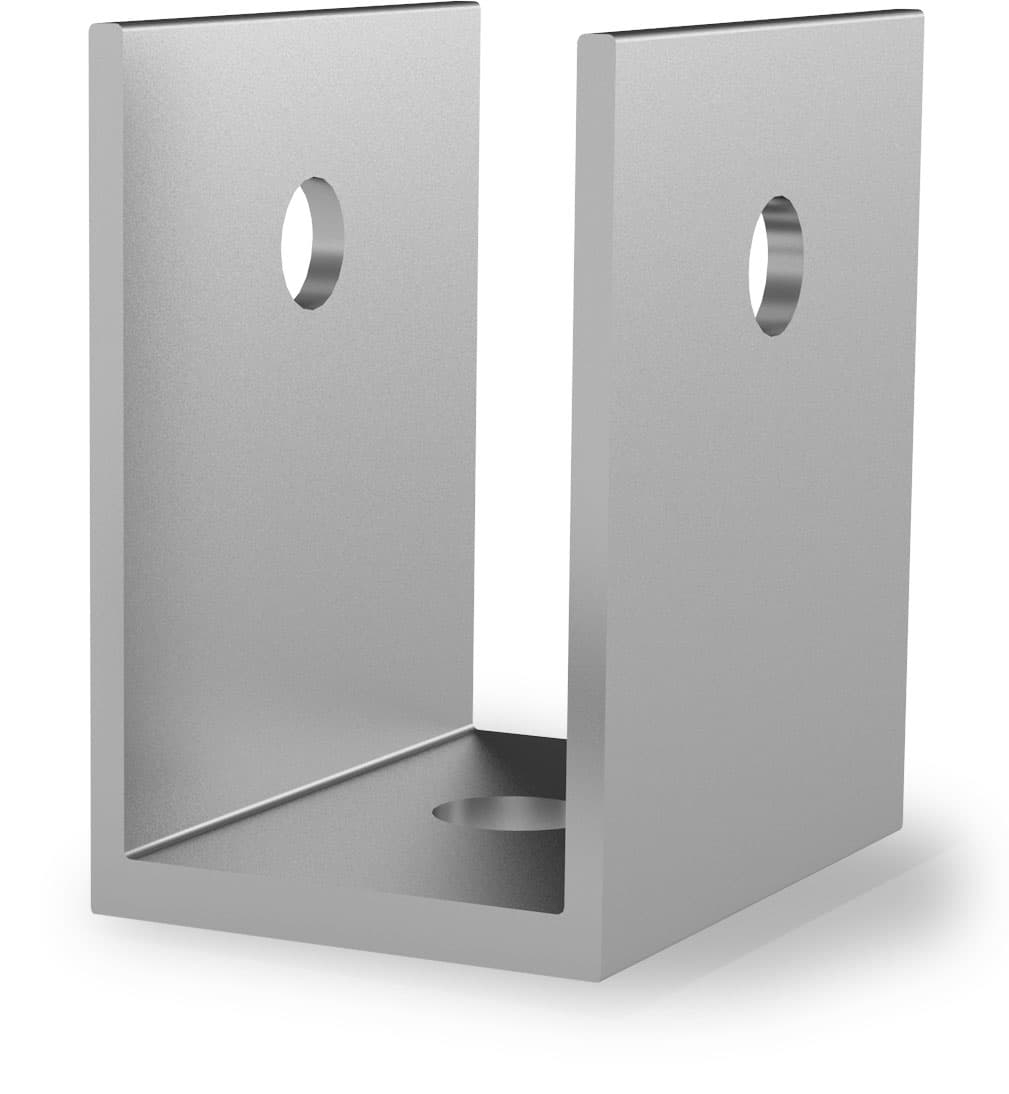

Picior de fixare TiltUp Vento

Descriere

Piciorul de fixare TiltUp Vento este un element de structura destinat sistemelor de montaj fotovoltaic pe acoperis plat. Rolul sau este de a realiza conexiunea dintre fundatia din beton si contravantuirea TiltUp Vento, contribuind la formarea unei structuri de sustinere stabile pentru panourile fotovoltaice. Este utilizat in configuratiile sistemului cu balast din beton sau cu ancorare directa in beton, conform proiectului.

Componenta este fabricata din aluminiu EN AW 6063 T66. Face parte din sistemul TiltUp Vento, conceput pentru acoperisuri plane cu panta de maximum 3 grade si pentru configuratii de module in orientare portret sau landscape. Sistemul permite unghiuri de inclinare de 20, 25 sau 30 grade, alegerea contravantuirii si a celorlalte componente fiind realizata in functie de configuratia proiectata.

Montajul se executa impreuna cu contravantuirea, grinda de sustinere, sinele si elementele de fixare compatibile din sistem. Fixarea pe fundatia de beton se realizeaza conform instructiunilor de montaj si documentatiei de proiect; manualul sistemului indica utilizarea unui element de fixare pentru beton cu dimensiunea 7,5 x 60 mm. Pozitionarea, distantele, incarcarea cu balast si configuratia ansamblului trebuie preluate din raportul de calcul static al proiectului.

Pentru siguranta instalatiei, montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor actuale de instalare, a normelor locale de constructii si a cerintelor producatorului panourilor. In cazul fundatiilor din beton utilizate pentru balastare, documentatia sistemului prevede beton de cel putin clasa C20/25 sau echivalent, precum si respectarea cerintelor privind armarea si punctele de aplicare a sarcinilor. Nu se recomanda modificarea piesei sau utilizarea acesteia in afara configuratiei calculate.

Intrebari frecvente

Care este rolul piciorului de fixare TiltUp Vento?

Este elementul care realizeaza legatura dintre fundatia din beton si contravantuirea TiltUp Vento, ca parte a structurii de sustinere pentru module fotovoltaice.

Din ce material este fabricata piesa?

Piesa este fabricata din aluminiu EN AW 6063 T66.

Pentru ce tip de acoperis este utilizata?

Este destinata sistemelor de montaj pe acoperis plat, in cadrul configuratiilor proiectate pentru suprafete cu panta de maximum 3 grade.

Se poate monta fara calcul static?

Nu. Distantele de montaj, modul de fixare, balastarea si configuratia structurii trebuie stabilite prin documentatia tehnica si raportul de calcul static al proiectului.

Ce cerinte sunt importante pentru fundatia de beton?

Pentru configuratiile cu balast din beton trebuie respectate cerintele de armare si de aplicare a sarcinilor. Documentatia sistemului indica o calitate minima a betonului de C20/25 sau echivalent.
