Descriere

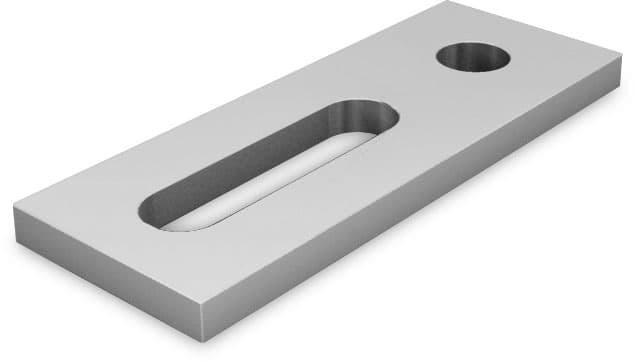

Placa adaptoare din aluminiu este un accesoriu pentru realizarea conexiunii dintre elementele de fixare pentru acoperis si structura de sustinere a sistemelor fotovoltaice. Este proiectata pentru utilizare cu hanger bolt si solar fastener cu filet M10, in aplicatii de montaj pe acoperisuri inclinate.

Componenta are dimensiunile de 40 x 90 mm si este fabricata din aluminiu. Orificiul este destinat elementelor de fixare M10, iar placa este incadrata ca accesoriu pentru hanger bolt. Greutatea declarata este de 0,051 kg pe bucata, iar unitatea de vanzare este de 1 bucata.

Placa este compatibila cu sistemele de montaj InsertionRail si SolidRail. Se monteaza ca element de adaptare in ansamblul structurii, impreuna cu elementele de fixare compatibile M10 si cu sina de montaj corespunzatoare configuratiei proiectului. Pozitia placii trebuie stabilita astfel incat sa permita alinierea corecta a sinei si preluarea solicitarilor conform documentatiei sistemului.

Montajul trebuie realizat numai pe o substructura verificata si cu componente compatibile din sistemul de fixare ales. Respectati instructiunile de montaj, valorile de strangere si conditiile de proiectare specifice acoperisului, inclusiv incarcarile din vant si zapada. Verificarea periodica a ansamblului de fixare contribuie la mentinerea sigurantei instalatiei fotovoltaice.

Intrebari frecvente

Pentru ce se utilizeaza placa adaptoare M10?

Se utilizeaza ca accesoriu de adaptare in structuri fotovoltaice, impreuna cu hanger bolt sau solar fastener cu filet M10, pentru conectarea la sistemul de sine compatibil.

Care sunt dimensiunile placii adaptoare?

Placa are dimensiunile de 40 x 90 mm.

Din ce material este realizata placa?

Componenta este realizata din aluminiu.

Cu ce sisteme de montaj este compatibila?

Este compatibila cu sistemele InsertionRail si SolidRail.

Produsul include un set complet de fixare?

Produsul este livrat ca placa adaptoare, in unitate de vanzare de 1 bucata. Elementele de fixare M10, sina si celelalte componente necesare se aleg separat, conform configuratiei sistemului.
