Descriere

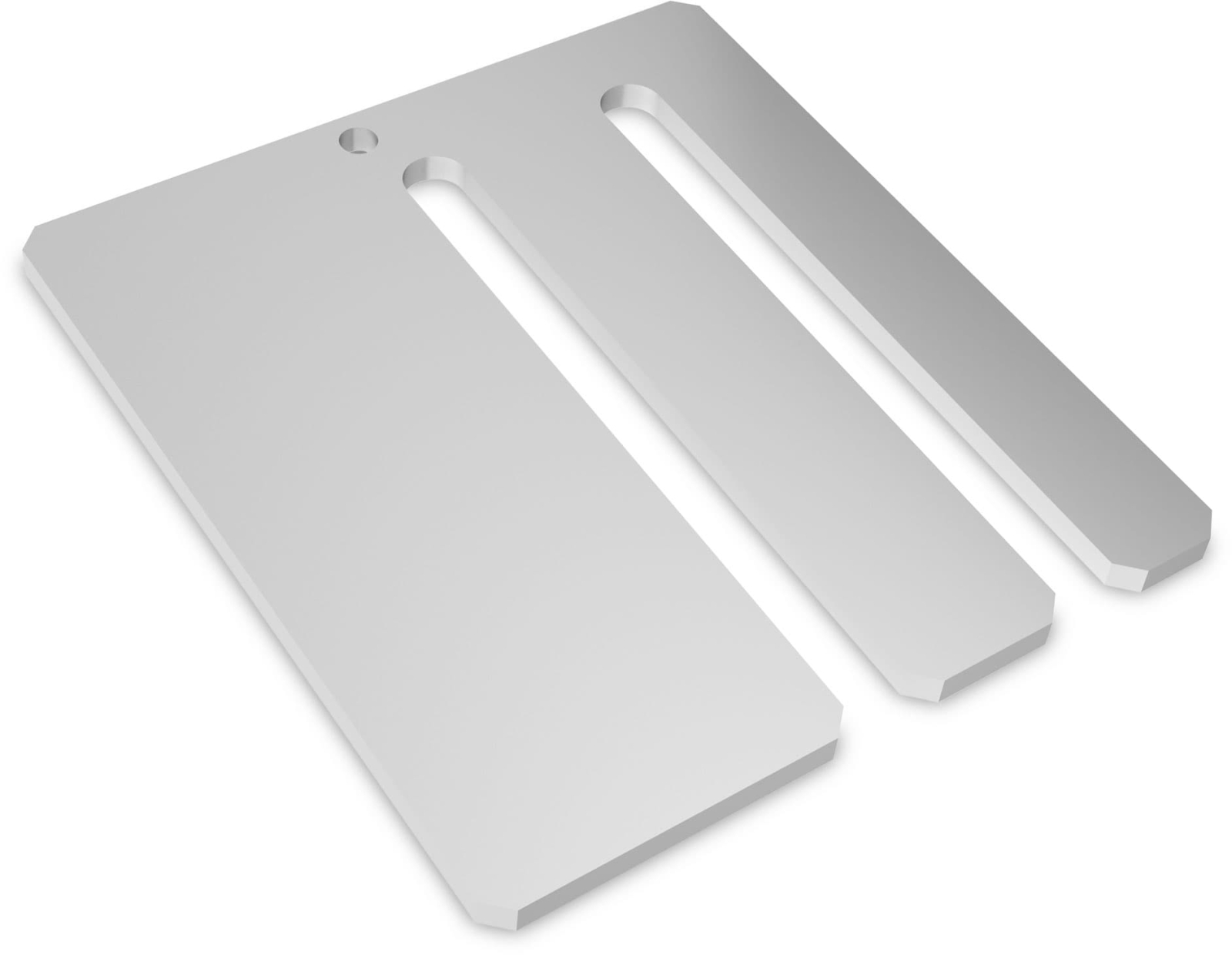

Placa de compensare a inaltimii este un accesoriu pentru structurile de montaj fotovoltaic pe acoperis inclinat. Se utilizeaza ca strat de suport sub placa de baza a carligului de acoperis, pentru corectarea diferentelor de nivel aparute la sipci si pentru obtinerea unei pozitionari uniforme a elementelor de fixare.

Piesa este fabricata din aluminiu EN AW-5754 H111 si are dimensiunile de 111 x 100 x 4 mm. Grosimea efectiva de compensare este de 4 mm, iar greutatea este de aproximativ 0,101 kg. Este destinata sistemului SingleRail si este compatibila cu carligele SingleHook 1.1, SingleHook 3S, SingleHook 4S si SingleHook Vario.

La montaj, placa se aseaza intre structura suport a acoperisului si placa de baza a carligului, in zona necesara compensarii. Fantele de fixare permit pozitionarea corecta sub carlig inainte de strangerea suruburilor. Se foloseste impreuna cu elementele de prindere si carligul compatibil, conform configuratiei proiectului si instructiunilor de montaj ale sistemului.

Inainte de instalare trebuie verificata starea sipcilor, a capriorilor si a invelitorii, precum si compatibilitatea tuturor componentelor structurii. Compensarea nu inlocuieste evaluarea capacitatii portante a acoperisului sau dimensionarea structurii pentru incarcarile de vant si zapada. Montajul trebuie realizat de personal calificat, cu respectarea instructiunilor sistemului si a reglementarilor locale aplicabile.

Intrebari frecvente

Pentru ce se foloseste placa de compensare de 4 mm?

Se monteaza sub placa de baza a unui carlig de acoperis pentru a compensa diferentele de nivel ale sipcilor si pentru a obtine o pozitionare mai uniforma a structurii de montaj.

Cu ce tipuri de carlige este compatibila?

Este compatibila cu modelele SingleHook 1.1, SingleHook 3S, SingleHook 4S si SingleHook Vario.

Din ce material este realizata placa?

Piesa este realizata din aluminiu EN AW-5754 H111.

Care sunt dimensiunile placii?

Dimensiunile sunt 111 x 100 x 4 mm, iar grosimea de compensare este de 4 mm.

Poate fi folosita pe orice tip de acoperis?

Este un accesoriu destinat sistemelor de montaj pe acoperis inclinat. Compatibilitatea finala depinde de tipul carligului, structura acoperisului si configuratia proiectului.
