Descriere

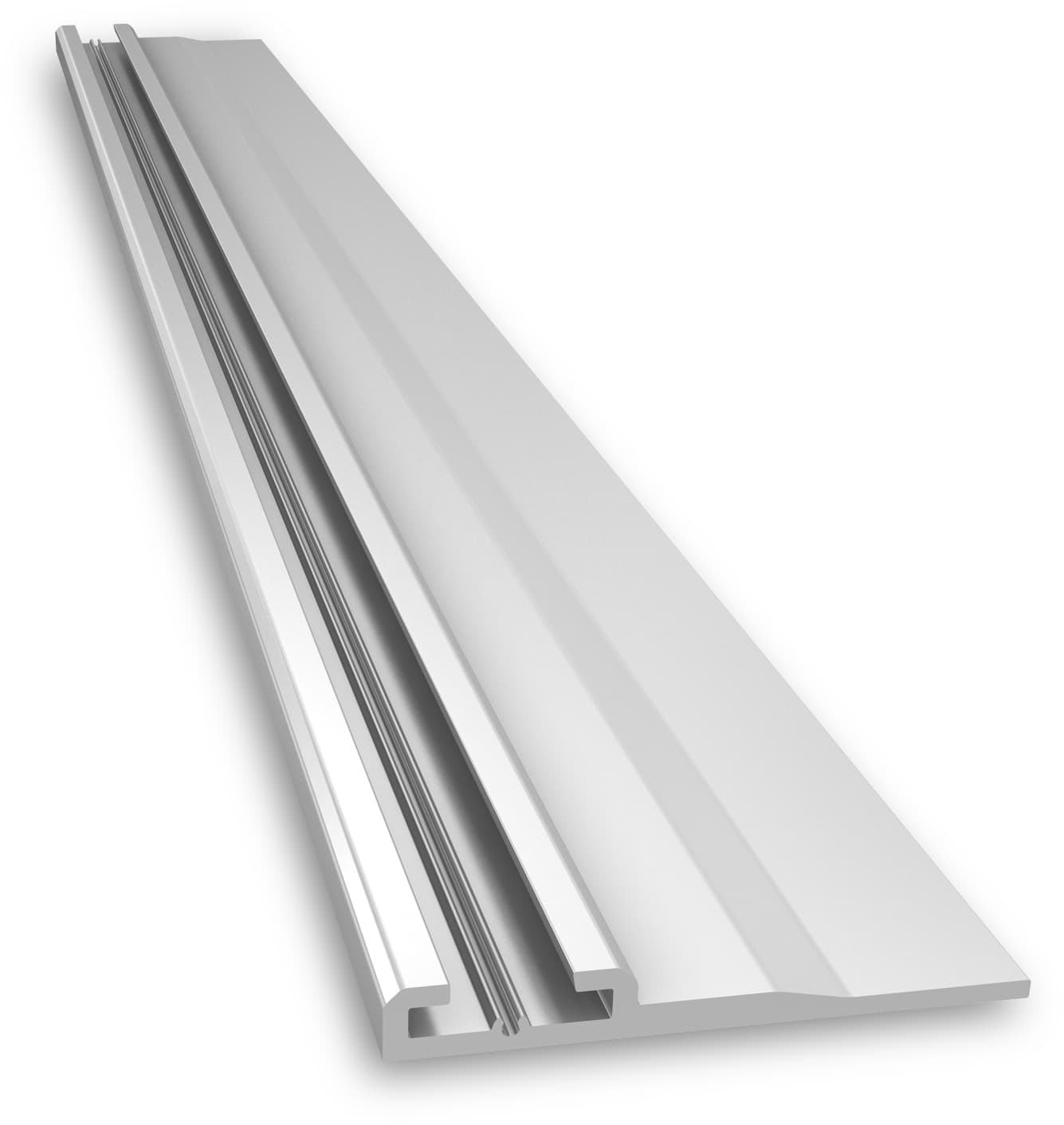

SingleBoard este o placa de baza lunga, destinata structurilor fotovoltaice montate pe acoperis inclinat. Permite instalarea unui carlig suplimentar sau pozitionarea decalata a unui carlig SingleHook 1.1 intre doi capriori, oferind o solutie practica in zonele de margine ale acoperisului sau atunci cand exista obstacole constructive care impun modificarea pozitiei punctului de fixare.

Componenta este fabricata din aluminiu EN AW-6063 T66 si este destinata utilizarii in sistemul de montaj SingleRail. Are dimensiunile de 2100 x 106,5 x 13,2 mm si o greutate de 3,288 kg. Placa nu este reglabila si se livreaza ca o singura bucata. Este prevazuta ca element de suport pentru carlige de acoperis, nu ca sina de montaj pentru module.

Montajul se realizeaza pe structura acoperisului, intre capriori, prin fixare cu suruburi adecvate suportului din lemn. Pentru conectarea carligului este necesar un brat compatibil SingleHook 1.1. Accesoriile pentru montarea sinei nu sunt incluse, iar alegerea suruburilor, a carligului si a celorlalte elemente trebuie facuta conform configuratiei structurii si instructiunilor de montaj aplicabile.

Produsul este destinat exclusiv acoperisurilor inclinate si necesita verificarea in prealabil a rezistentei structurii de sustinere, a tipului invelitorii si a incarcarilor din proiect. Instalarea trebuie efectuata de personal calificat, cu respectarea documentatiei tehnice, a regulilor de lucru la inaltime si a cerintelor locale privind siguranta constructiilor si instalatiilor fotovoltaice.

Intrebari frecvente

Pentru ce se utilizeaza placa de baza SingleBoard?

Se utilizeaza pentru amplasarea unui carlig suplimentar sau deplasat intre doi capriori, in special cand pozitia standard a carligului trebuie adaptata din cauza zonelor de margine sau a obstacolelor de pe acoperis.

Cu ce sistem de montaj este compatibila?

Este destinata utilizarii in sistemul de montaj SingleRail pentru instalatii fotovoltaice pe acoperisuri inclinate.

Ce carlig poate fi montat pe aceasta placa de baza?

Placa este proiectata pentru utilizarea cu bratul de carlig SingleHook 1.1 compatibil.

Sunt incluse suruburile si accesoriile pentru montaj?

Nu. Accesoriile pentru montarea sinei nu sunt incluse. Suruburile si componentele necesare se aleg separat, in functie de structura acoperisului si configuratia proiectului.

Este potrivita pentru acoperis plat?

Nu. Este destinata montajului pe acoperis inclinat.
