Descriere

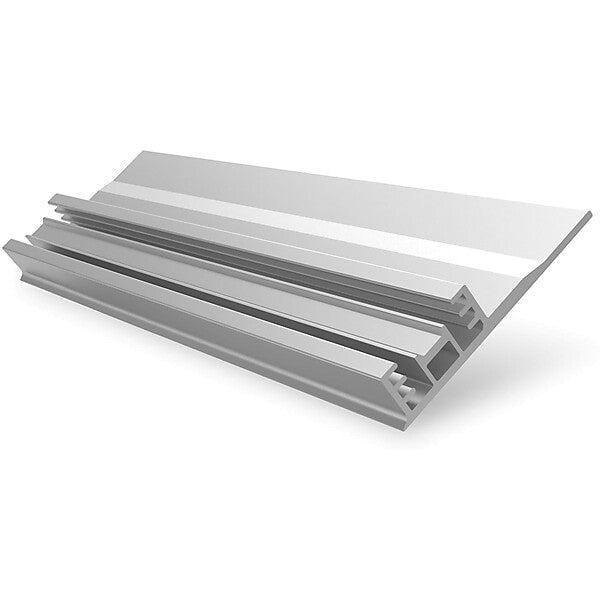

SingleBoard 3S/4S este o placa de baza pentru structuri de montaj fotovoltaic pe acoperis inclinat. Componenta permite adaugarea unui carlig de acoperis suplimentar intre doi capriori sau repozitionarea individuala a unui carlig existent. Este o solutie practica pentru zonele de margine ale acoperisului si pentru configuratii in care apar obstacole, precum ferestrele de mansarda sau strapungerile de acoperis.

Placa este realizata din aluminiu EN AW 6063 T66, cu finisaj natural de aluminiu. Dimensiunile confirmate sunt 2100 mm lungime, 123.9 mm latime si 25.9 mm inaltime. Componenta este reglabila si este destinata aplicatiilor pe acoperis inclinat, in cadrul sistemului de montaj SingleRail. Unitatea de vanzare este de 1 bucata.

Montajul se realizeaza intre capriori, prin fixarea placii de baza cu suruburi adecvate structurii din lemn si configuratiei proiectului. Pentru realizarea punctului de prindere se utilizeaza impreuna cu brate de carlig compatibile din gama SingleHook 3S sau 4S. Placa nu include accesorii pentru montajul sinei, astfel incat elementele de fixare necesare trebuie selectate separat, conform configuratiei structurii.

Dimensionarea structurii, alegerea numarului de puncte de fixare si pozitionarea componentelor trebuie stabilite prin proiectarea sistemului in functie de tipul acoperisului, distanta dintre capriori, incarcari de vant si zapada, precum si de caracteristicile modulelor fotovoltaice. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor de instalare si fara compromiterea etanseitatii sau integritatii invelitorii.

Intrebari frecvente

La ce foloseste placa de baza SingleBoard 3S 4S?

Este utilizata pentru a crea un punct suplimentar sau decalat de montaj al unui carlig de acoperis intre doi capriori, in special in zone de margine sau in apropierea obstacolelor de pe acoperis.

Cu ce sisteme de montaj este compatibila?

Componenta este destinata utilizarii in sistemul de montaj SingleRail si se foloseste impreuna cu brate de carlig compatibile din seria SingleHook 3S sau 4S.

Ce dimensiuni are placa de baza?

Placa are lungimea de 2100 mm, latimea de 123.9 mm si inaltimea de 25.9 mm.

Sunt incluse accesoriile pentru montajul sinei?

Nu. Placa de baza nu include accesorii pentru montajul sinei, iar suruburile si celelalte elemente necesare se aleg separat in functie de proiect si de structura acoperisului.

Poate fi utilizata pe acoperis plat?

Nu. Componenta este destinata aplicatiilor de montaj fotovoltaic pe acoperis inclinat.
