Descriere

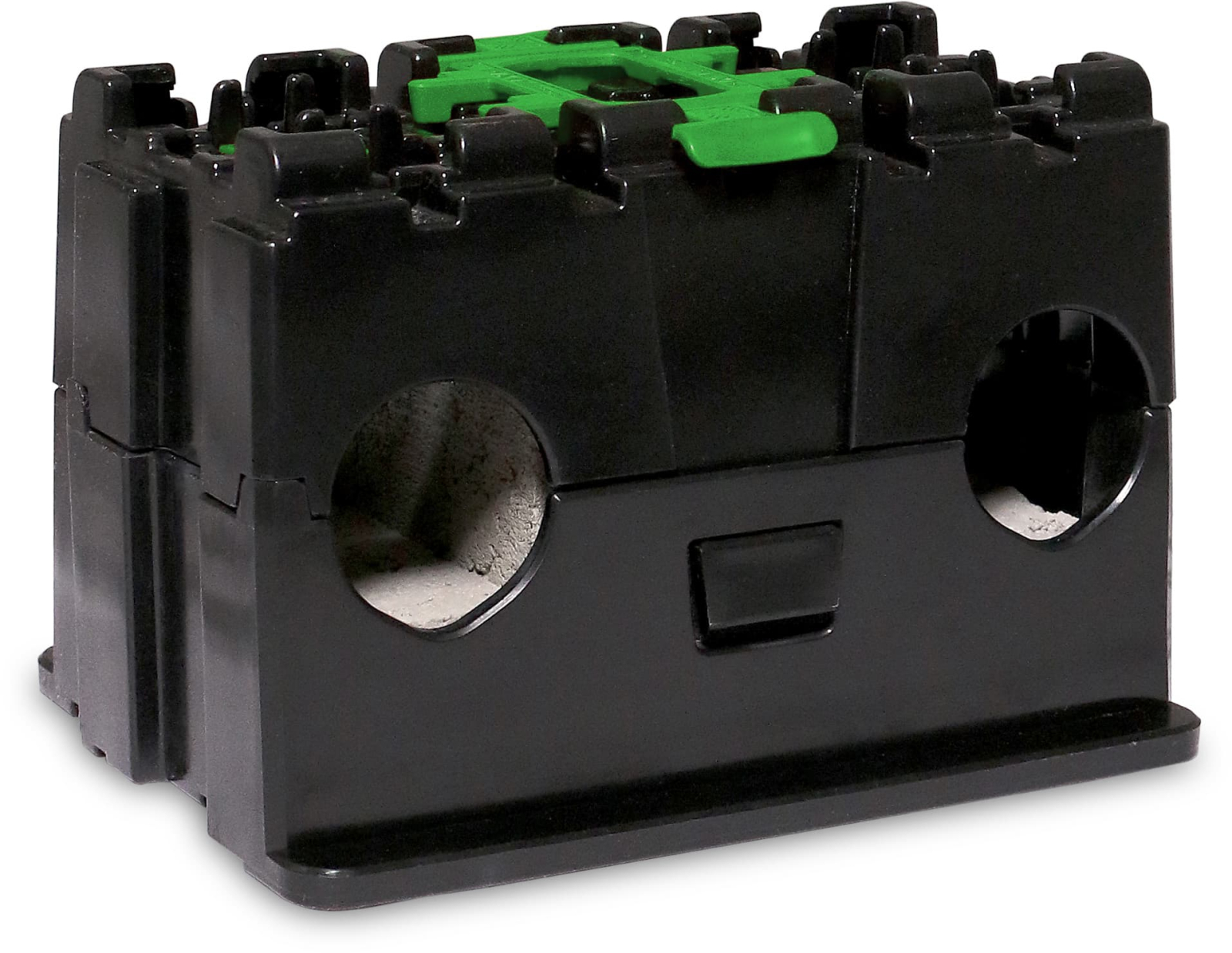

PVX Multimount este un element pentru managementul organizat al cablurilor in instalatiile fotovoltaice montate pe acoperis plat. Acesta permite pozitionarea controlata a fasciculelor de cabluri, a tuburilor electrice sau a tavilor tip cos, contribuind la realizarea unui traseu curat si usor de verificat in cadrul sistemului fotovoltaic.

Corpul are dimensiunile de 150 x 115 x 100 mm si este realizat din ASA si HDPE cu 80 la suta material reciclat, fara halogeni. Materialul este rezistent la radiatii UV, iar domeniul de temperatura declarat este de la minus 40 grade C pana la plus 60 grade C. Suportul are o sarcina maxima indicata de 50 kg si integreaza un bloc de balast rezistent la inghet.

Pentru instalare, produsul dispune de trei puncte flexibile pentru prinderea tavilor tip cos si de doua treceri pentru tuburi cu diametrul intre 16 si 32 mm. Tuburile sunt mentinute printr-un sistem de clampare integrat, iar tavile se monteaza prin mecanism de tip click, fara utilizarea uneltelor. Pentru montaj vertical sunt prevazute doua gauri M6 in partea inferioara.

Se utilizeaza exclusiv pe acoperisuri plate, in configuratii proiectate pentru sistemele de montaj compatibile. Tavile tip cos si tuburile nu sunt incluse. Respectati proiectul structurii, instructiunile de montaj ale sistemului fotovoltaic si cerintele aplicabile privind separarea, protectia si fixarea traseelor electrice.

Intrebari frecvente

Pentru ce se utilizeaza PVX Multimount?

Este utilizat pentru sustinerea si organizarea traseelor de cabluri, a tuburilor electrice sau a tavilor tip cos in instalatiile fotovoltaice amplasate pe acoperisuri plate.

Ce tuburi pot fi montate in suport?

Produsul este prevazut cu doua treceri pentru tuburi cu diametrul intre 16 si 32 mm, fixate cu dispozitive de clampare integrate.

Sunt incluse tavile tip cos sau tuburile electrice?

Nu. Suportul se livreaza ca element de baza pentru managementul cablurilor, iar tavile tip cos si tuburile se aleg separat in functie de configuratia proiectului.

Este necesar montajul cu unelte?

Prinderea tavilor tip cos si fixarea tuburilor sunt concepute pentru instalare rapida fara unelte. Pentru montaj vertical, baza include doua gauri M6.

Care este domeniul de temperatura declarat?

Materialul este declarat pentru utilizare la temperaturi cuprinse intre minus 40 grade C si plus 60 grade C, fiind rezistent la radiatii UV pentru aplicatii exterioare.
