Descriere

S-Dome 6.10 Base Set L este un ansamblu de sina de baza preasamblat pentru realizarea structurilor de montaj ale panourilor fotovoltaice pe acoperisuri plate. Este destinat configuratiilor cu o singura inclinare din gama Dome 6 si contribuie la formarea randurilor de module, reducand timpul necesar pregatirii componentelor pe santier. Setul este conceput pentru module fotovoltaice cu latimea cuprinsa intre 1061 si 1170 mm.

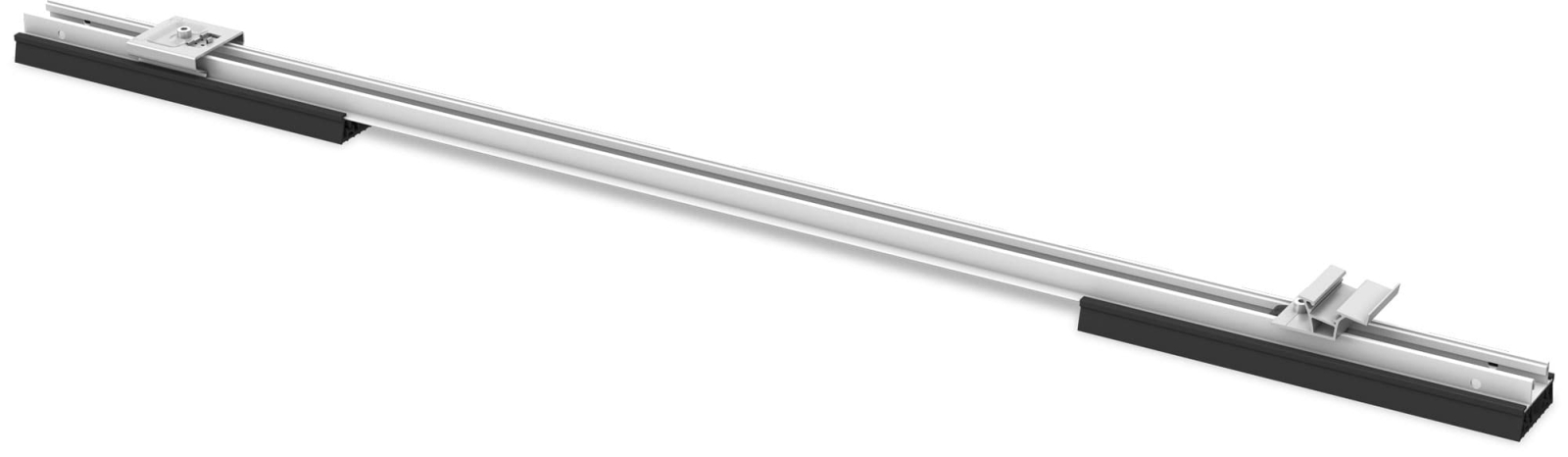

Pachetul include o sina BasicRail cu lungimea de 1,50 m, un suport frontal Dome 6.10 SD, o placa terminala Dome 6 EndPlate si doua elemente de protectie Dome Mat S. Sina are latimea de 75 mm, inaltimea de 77,5 mm si greutatea de 1,88 kg. Componentele sunt fabricate din aluminiu, EPDM si otel inoxidabil, iar finisajul sinei este din aluminiu natur.

Montajul se realizeaza pe acoperis plat, ca parte a sistemului Dome 6, impreuna cu elementele de elevare, clemele pentru module, conectoarele de sina si deflectoarele de vant compatibile, selectate in functie de configuratia proiectului. Setul preasamblat se pozitioneaza conform planului de montaj, iar modulele se fixeaza cu cleme de capat si de mijloc adecvate grosimii ramei acestora. Elementele Mat S se aseaza intre sina si suprafata acoperisului pentru protectie si compensarea tolerantelor.

Dimensionarea structurii, distantele dintre randuri, balastarea, conectarea electrica si masurile de echipotentializare trebuie stabilite pentru fiecare lucrare in functie de acoperis, zona de vant, incarcarile din zapada si caracteristicile modulelor. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor de instalare ale sistemului si a proiectului tehnic. Acest set este o componenta de structura si nu reprezinta singur o solutie completa de montaj a panourilor fotovoltaice.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest set?

Este destinat montajului structurilor fotovoltaice pe acoperis plat, ca parte a sistemului Dome 6.

Ce latime trebuie sa aiba panourile fotovoltaice compatibile?

Setul este destinat modulelor fotovoltaice cu latimea cuprinsa intre 1061 si 1170 mm.

Ce include setul de baza?

Include o sina BasicRail de 1,50 m, un suport frontal Dome 6.10 SD, o placa terminala si doua elemente de protectie Mat S.

Este suficient un singur set pentru montajul complet al panourilor?

Nu. Pentru realizarea unui camp fotovoltaic sunt necesare si alte componente compatibile, precum elemente de elevare, cleme, conectori, deflectoare de vant si, dupa caz, elemente de balastare si impamantare.

Cum se stabileste configuratia corecta a structurii?

Configuratia trebuie determinata prin proiectare in functie de dimensiunile modulelor, tipul acoperisului, incarcarile de vant si zapada, distantele dintre randuri si cerintele de siguranta ale lucrarii.
