S Dome 6 10 Windbreaker Xtra long

Descriere

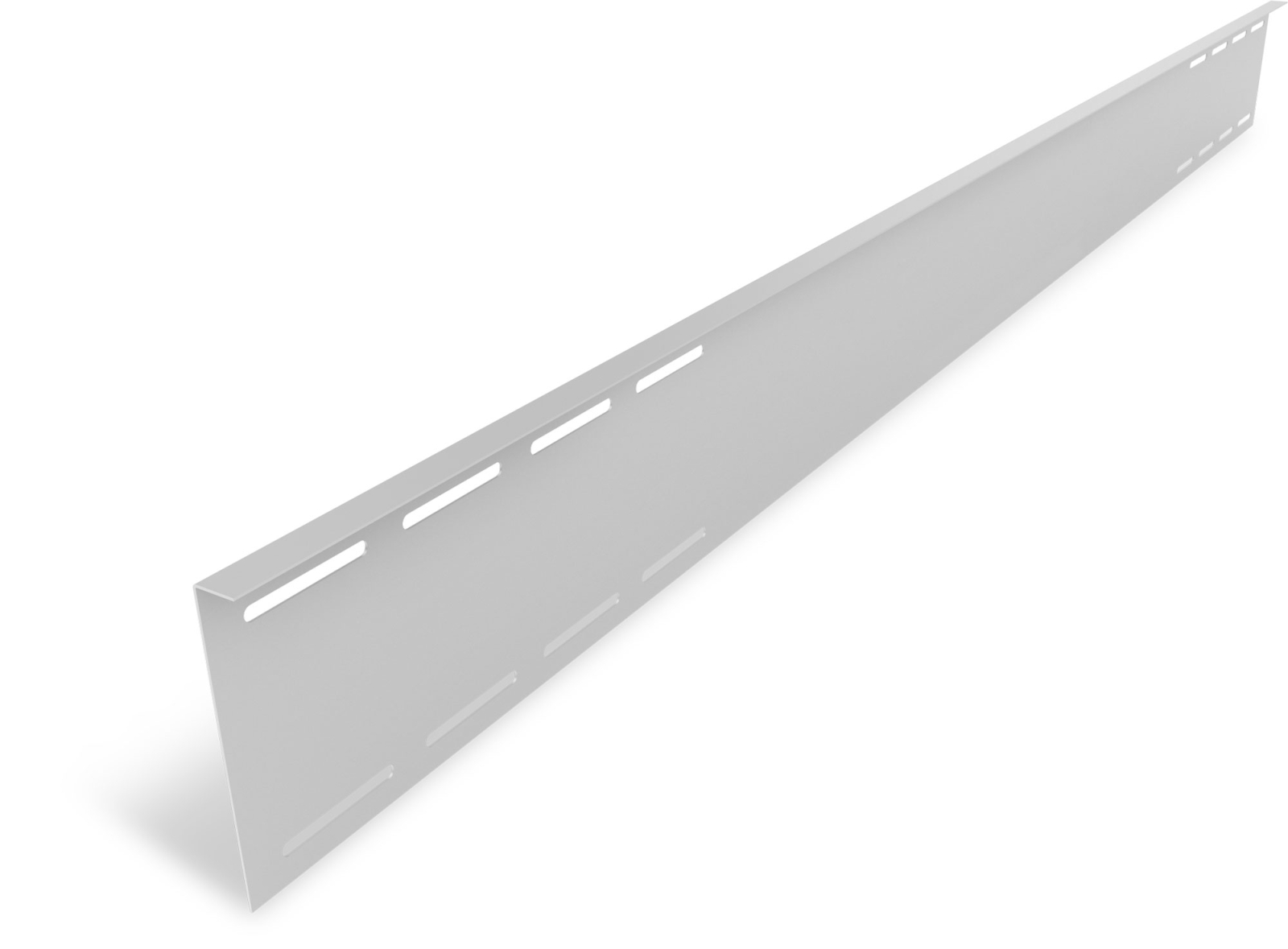

S Dome 6 10 Windbreaker Xtra long este un deflector de vant destinat instalatiilor fotovoltaice montate pe acoperis plat cu sistemul S-Dome 6.10. Se monteaza pe partea posterioara a campului de module si contribuie la directionarea fluxului de aer din zona din spate a structurii, ca element al configuratiei mecanice proiectate pentru sistem.

Piesa este destinata modulelor fotovoltaice cu lungimea cuprinsa intre 2045 si 2398 mm. Este fabricata din otel cu acoperire Magnelis ZM310, pentru protectia suprafetei in aplicatii exterioare. Dimensiunile declarate sunt de 2450 x 115,1 x 1 mm, iar greutatea este de 2,428 kg pe bucata.

Montajul se realizeaza exclusiv ca parte a sistemului S-Dome 6.10 pentru acoperis plat, pe spatele randului de module. Fantele de fixare sunt prevazute pentru integrarea in geometria structurii. Alegerea pozitiei, a elementelor de fixare si a distantelor trebuie efectuata conform proiectului tehnic al campului fotovoltaic si instructiunilor de montaj aplicabile sistemului.

Pentru functionare corecta, compatibilitatea trebuie verificata in functie de dimensiunile reale ale modulului, configuratia randurilor, zona de vant, incarcarea cu balast si caracteristicile acoperisului. Nu se utilizeaza ca element independent si nu se modifica prin gaurire, indoire sau taiere. Montajul trebuie efectuat de personal calificat, cu respectarea cerintelor de siguranta la lucru pe acoperis si a documentatiei tehnice a sistemului.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza acest deflector de vant?

Este utilizat pe partea din spate a campurilor fotovoltaice instalate pe acoperis plat cu sistemul S-Dome 6.10, pentru directionarea vantului in zona posterioara a structurii.

Cu ce dimensiuni de module este compatibil?

Este destinat modulelor fotovoltaice cu lungimea cuprinsa intre 2045 si 2398 mm. Compatibilitatea finala trebuie confirmata in proiectul structurii.

Din ce material este realizata piesa?

Deflectorul este realizat din otel cu acoperire Magnelis ZM310.

Se poate monta fara alte componente ale structurii?

Nu. Este o componenta a sistemului S-Dome 6.10 si trebuie montata conform configuratiei tehnice si instructiunilor de instalare ale sistemului.

Care sunt dimensiunile si greutatea?

Dimensiunile declarate sunt de 2450 x 115,1 x 1 mm, iar greutatea este de 2,428 kg pe bucata.
