Descriere

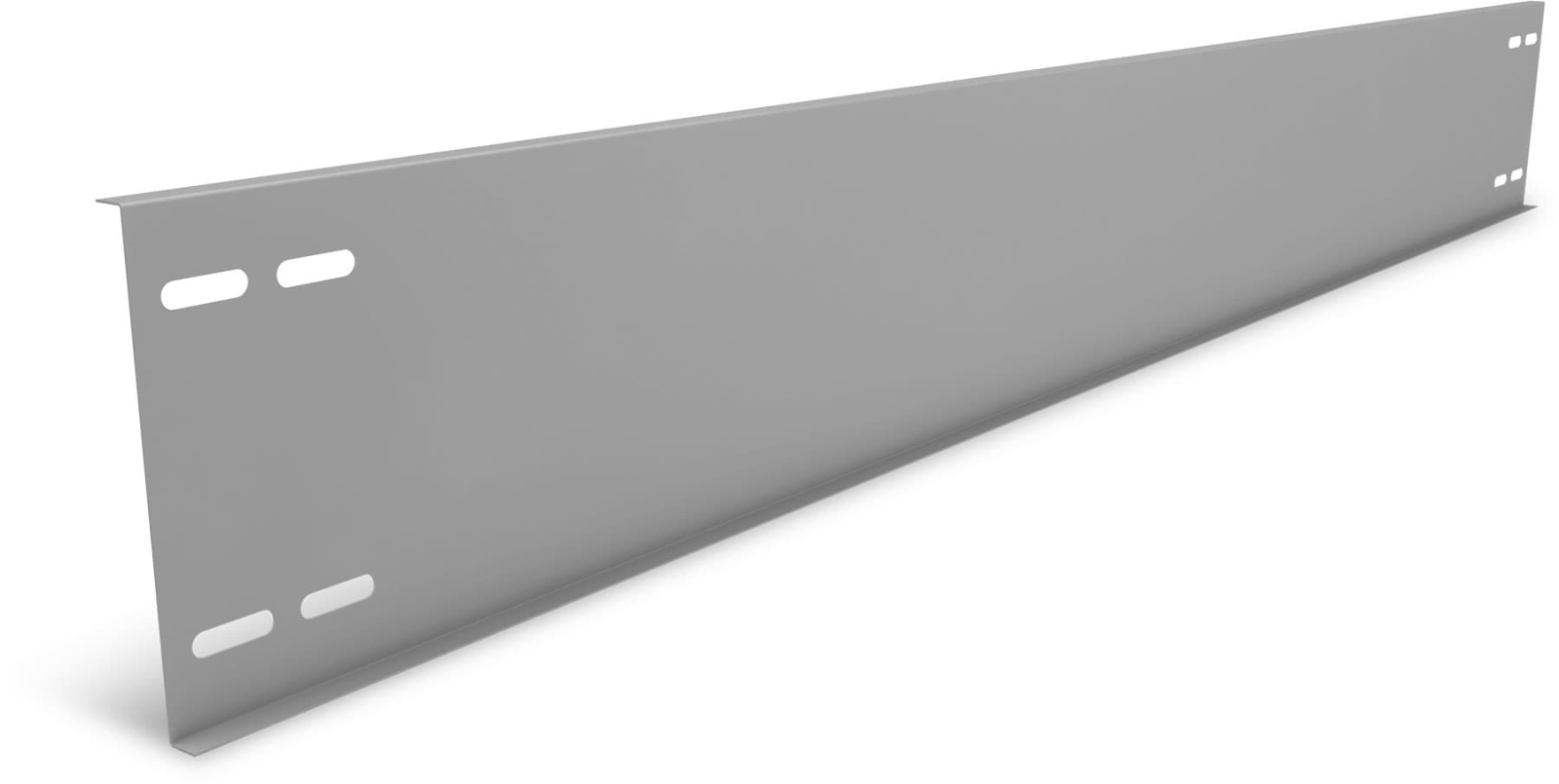

S-Dome Classic Windbreaker 60-cells este un deflector aerodinamic destinat structurilor fotovoltaice amplasate pe acoperisuri plate. Se monteaza pe partea posterioara a configuratiei S-Dome S1000, unde are rolul de a directiona vantul si de a contribui la cresterea fortei de apasare asupra ansamblului. Este proiectat pentru configuratii cu module fotovoltaice de tip 60 celule.

Piesa are lungimea de 1757 mm, inaltimea de 214,5 mm si adancimea de 16 mm. Este realizata din otel tip S250GD cu acoperire Magnelis ZM310, pentru protectie anticoroziva adecvata utilizarii la exterior. Grosimea tablei este de 0,75 mm, iar greutatea aproximativa este de 2,48 kg pe bucata. Finisajul standard este metalic natural.

Montajul se realizeaza exclusiv ca element posterior al sistemului compatibil, utilizand punctele de fixare prelucrate in deflector si componentele de prindere prevazute de configuratia structurii. Pozitionarea corecta este importanta pentru obtinerea efectului de deviere a vantului si pentru integrarea corespunzatoare cu randul de module si elementele de sustinere.

Pentru siguranta si functionare corecta, configuratia completa trebuie verificata in functie de tipul acoperisului, geometria campului fotovoltaic, inaltimea cladirii, zona de vant, sarcinile de zapada si modulele utilizate. Montajul trebuie efectuat de personal calificat, conform instructiunilor sistemului de montaj si calculului structural aplicabil proiectului.

Intrebari frecvente

Pentru ce se utilizeaza acest deflector de vant?

Se utilizeaza pe partea posterioara a unei structuri fotovoltaice pentru acoperis plat, pentru directionarea fluxului de aer si cresterea fortei de apasare asupra ansamblului.

Cu ce tip de structura este compatibil?

Este destinat integrarii in sistemul S-Dome S1000 pentru acoperis plat, in configuratii proiectate pentru module fotovoltaice de 60 celule.

Din ce material este realizat?

Este fabricat din otel S250GD cu acoperire Magnelis ZM310, un strat de protectie destinat utilizarii la exterior.

Care sunt dimensiunile deflectorului?

Are o lungime de 1757 mm, o inaltime de 214,5 mm si o adancime de 16 mm. Grosimea materialului este de 0,75 mm.

Este inclus materialul de fixare?

Elementele de prindere trebuie selectate conform configuratiei complete a structurii si instructiunilor de montaj aplicabile proiectului.
